VLink 速查卡 · Cheatsheet

单页索引：**最常用的 API、URL、QoS、CLI、环境变量**。用于"我记得有这个，但叫什么来着"时快速回忆。

需要完整解释时回到 根 README 的「Part II-V」章节。

目录：

1. 30 秒骨架
2. 六种原语 API
3. Node 基类方法
4. 核心枚举值
5. Transport 与 URL
6. QoS 完整结构
7. QoS 预设
8. 序列化推导
9. 安全 API
10. 零拷贝 API
11. 日志宏
12. Bag 录制/回放
13. Discovery / Proxy
14. C API
15. 9 个 CLI 工具
16. CMake 选项
17. VLINK_* 公共宏
18. 环境变量全表
19. 常用代码模式
20. 快速排障

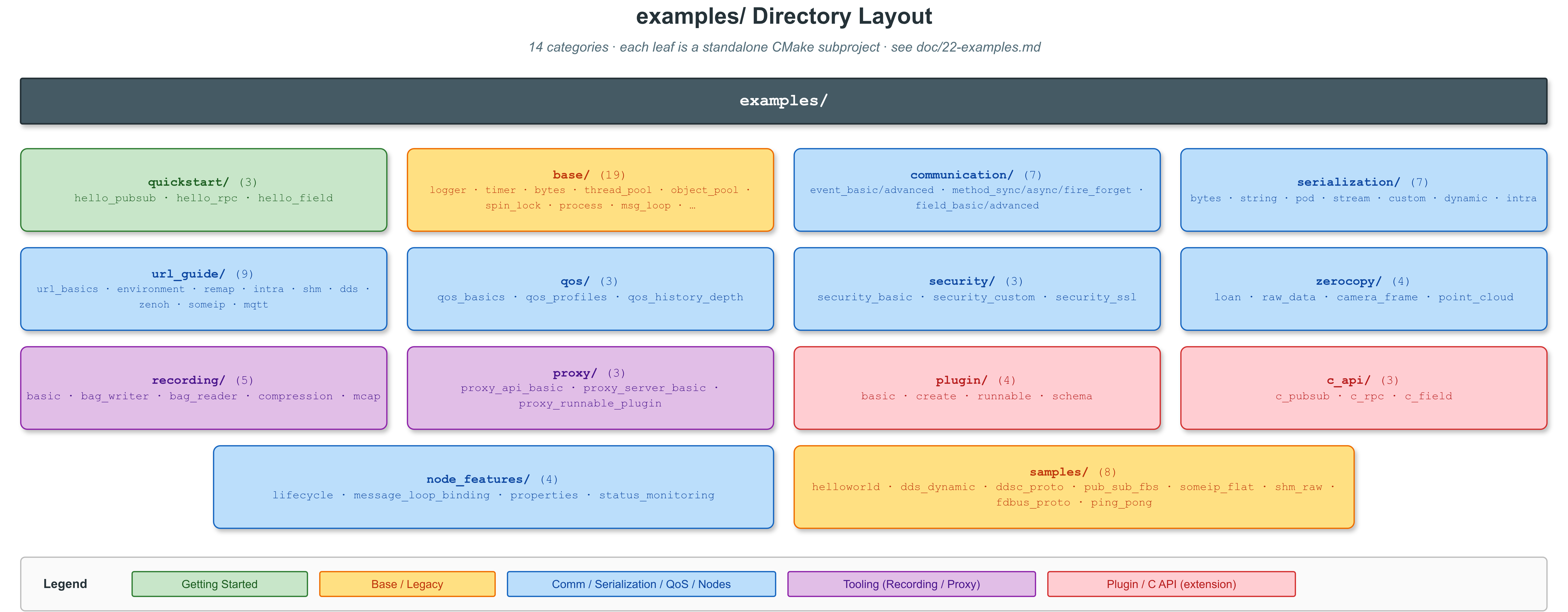

21. examples/ 目录

---

🎯 30 秒骨架

#include <vlink/vlink.h>

// 1) Event：Pub/Sub
vlink::Publisher<Imu> pub("dds://sensor/imu");
pub.publish(msg);
vlink::Subscriber<Imu> sub("dds://sensor/imu");
sub.listen([](const Imu& m){ process(m); });

// 2) Method：Client/Server
vlink::Server<Req, Resp> srv("dds://calc/add");
srv.listen([](const Req& q, Resp& r){ r.set_sum(q.left() + q.right()); });
vlink::Client<Req, Resp> cli("dds://calc/add");
auto resp = cli.invoke(req, 3s);                 // sync, returns optional
cli.invoke(req, [](auto& r){ use(r); });         // async callback
auto fut = cli.async_invoke(req);                // future
vlink::Client<Req> fire("dds://evt/notify");
fire.send(req);                                  // fire-and-forget

// 3) Field：Setter/Getter
vlink::Setter<Status> setter("shm://vehicle/status");
setter.set(status);
vlink::Getter<Status> getter("shm://vehicle/status");
getter.listen([](auto& s){ use(s); });
getter.set_change_reporting(true);               // trigger only on change

---

🔁 六种原语 API

**工厂与构造**（所有原语都有四种）：

// 直接构造（立即 init）
Publisher<T> pub(url_str);
Publisher<T> pub(url_str, InitType::kWithoutInit);  // 延迟 init
// 智能指针工厂
auto up = Publisher<T>::create_unique(url_str);
auto sp = Publisher<T>::create_shared(url_str);
// 用 ConfT 精细控制（各 transport 的 Conf 类）

Publisher / Subscriber (Event)

Publisher	Subscriber
bool publish(const T& msg, bool force=false)	bool listen(MsgCallback&&)
bool publish_fbb(const void* fbb, bool force=false)	void set_manual_unloan(bool)
void detect_subscribers(ConnectCallback&&)	void set_latency_and_lost_enabled(bool)
bool wait_for_subscribers(timeout=5000ms)	bool is_latency_and_lost_enabled() const
bool has_subscribers() const	int64_t get_latency() const
void mark_as_setter()	SampleLostInfo get_lost() const
	void mark_as_getter()

Server / Client (Method)

Server	Client
bool listen(ReqCallback&&) — fire-and-forget	bool invoke(req, resp&, timeout) — sync by out-param
bool listen(ReqRespCallback&&) — sync reply	std::optional<Resp> invoke(req, timeout) — sync optional
bool listen_for_reply(ReqAsyncRespCallback&&)	bool invoke(req, RespCallback&&) — async callback
bool reply(uint64_t req_id, const Resp&) — async answer	std::future<Resp> async_invoke(req) — future
	bool send(req) — no response
	void detect_connected(ConnectCallback&&)
	bool wait_for_connected(timeout)
	bool is_connected() const

Setter / Getter (Field)

Setter	Getter
void set(const V&)	std::optional<V> get() const
void mark_as_publisher()	bool wait_for_value(timeout)
	bool listen(MsgCallback&&)
	void set_change_reporting(bool) — only on change
	void set_manual_unloan(bool)
	void set_latency_and_lost_enabled(bool)
	int64_t get_latency() const
	SampleLostInfo get_lost() const
	void mark_as_subscriber()

**安全别名**：SecurityPublisher<T> ≡ Publisher<T, SecurityType::kWithSecurity>（其余五个同理）。

---

🧱 Node 基类方法

所有 6 种原语都从 Node<ImplT, SecT>（include/vlink/node.h）派生，共享这些方法：

方法	作用
bool init() / bool deinit() / void interrupt()	显式生命周期
bool has_inited() const	init 是否完成
bool is_support_loan() const	该 transport 是否支持零拷贝
Bytes loan(int64_t size)	借一块共享内存
bool return_loan(const Bytes&)	归还 loan
void set_manual_unloan(bool) / bool is_manual_unloan() const	订阅端手动归还开关
bool suspend() / bool resume() / bool is_suspend() const	暂停/恢复
bool attach(MessageLoop*) / bool detach()	绑定到外部 MessageLoop
MessageLoop* get_message_loop() const	获取当前 MessageLoop
TransportType get_transport_type() const	返回 kShm / kDds / …
const std::string& get_url() const	构造时传入的完整 URL
void set_property(key, value) / std::string get_property(key) const	自定义属性（会在 Discovery 广播）
void set_ser_type(ser, schema_type) / const std::string& get_ser_type() / SchemaType get_schema_type()	显式序列化类型名
void set_discovery_enabled(bool) / bool get_discovery_enabled()	开关本节点的 Discovery 上报
void set_security_key(key) / void set_security_callbacks(enc, dec)	加密（二选一）
void set_record_path(path)	用 BagWriter 单节点旁路录制
void set_ssl_options(SslOptions)	TLS 配置（ddsc/mqtt/zenoh）
void bind_proto_arena(void*)	绑定 Google Arena（Protobuf）
double get_cpu_usage() const	本节点 CPU 占比（Discovery 会广播）
bool get_safety_quit() / set_safety_quit(bool)	退出前安全排空
Status::BasePtr get_status(Status::Type) const / register_status_handler(cb)	状态查询与回调
const AbstractNode* get_abstract_node() const	调试用，获取底层抽象

---

🔢 核心枚举值

源：include/vlink/impl/types.h

**ImplType（位掩码 uint8_t）**：kUnknownImplType=0，kPublisher=1，kSubscriber=2，kSetter=4，kGetter=8，kServer=16，kClient=32。mark_as_* 方法对应位翻转。

**TransportType（uint8_t）**：kUnknown=0，kIntra=1，kShm=2，kShm2=3，kZenoh=4，kDds=5，kDdsc=6，kDdsr=7，kDdst=8，kSomeip=9，kMqtt=10，kFdbus=11，kQnx=12。

**InitType**：kWithoutInit=0（延迟 init），kWithInit=1（构造时即 init，默认）。

**SecurityType**：kWithoutSecurity=0，kWithSecurity=1。

**ActionType**：kUnknownAction=0，kClientRequest=1，kClientResponse=2，kServerRequest=3，kServerResponse=4，kPublish=5，kSubscribe=6，kSet=7，kGet=8。

**SchemaType**：kUnknown=0，kRaw=1，kZeroCopy=2，kProtobuf=3，kFlatbuffers=4。

**Logger::Level**（base/logger.h）：kTrace=0，kDebug=1，kInfo=2，kWarn=3，kError=4，kFatal=5，kOff=6。

**Timeout**：kDefaultInterval = 5000ms，kInfinite = -1。

---

🚌 Transport 与 URL

URL 前缀	底层	范围	零拷贝	典型用途
intra://	内置 lock-free 队列	同进程	✅	进程内最低延迟
shm://	**Iceoryx**（推荐 vlink-proxy -c 内嵌起 iox-roudi）	同机跨进程	✅	相机/点云
shm2://	Iceoryx2	同机跨进程	✅	下一代 SHM（beta）
dds://	**Fast-DDS**（eProsima）	跨机	❌	多 ECU 协同（稳定）
ddsc://	**CycloneDDS**（Eclipse）	跨机	❌	轻量跨机（稳定）
ddsr://	RTI Connext	跨机	❌	工业高可靠（beta）
ddst://	**TravoDDS**（国产 DDS）	跨机	❌	国产 DDS 替代（beta）
zenoh://	Zenoh (zenoh-c / pico)	跨机/云边	❌	IoT 边缘（beta）
someip://	vsomeip3	车载以太网	❌	ECU 服务化（beta）
mqtt://	Paho MQTT	跨机/云	❌	IoT 云端（beta）
fdbus://	FDBus	同机	❌	Android/Linux 混合（beta）
qnx://	QNX IPC	同机（QNX）	❌	QNX 实时（beta）

**URL 模板**：<scheme>://[<host>[:<port>]]/<path>[?<query>][#<frag>]

各 transport 支持的 URL query 参数

Transport	关键 query	默认
intra://	event=<name>、pipeline=<int>（pipeline depth）	event=""、pipeline=1
shm://	domain=<int>、depth=<int>、history=<int>、wait=0\|1	0 / 1 / 1 / 0
shm2://	与 shm:// 相同；额外通过 VLINK_SHM2_CONFIG 指定 TOML	同上
dds:// / ddsc:// / ddsr:// / ddst://	domain=<int>、depth=<int>、qos=<profile>；保留 part/topic/pub/sub/writer/reader 作 QoS 扩展键	0 / 1 / ""
zenoh://	domain=<int>、event=<name>、qos=<profile>、depth=<int>（覆盖 session 级 TX 队列深度）、shm=<0\|1>、shm_mode=init\|lazy、shm_size=<bytes>（支持 K/M/G）、shm_threshold=<bytes>、shm_loan_threshold=<bytes>（用户 loan() 最小尺寸阈值，默认 8K）、shm_blocking=<0\|1>；#fragment = 模式提示（tcp/udp/unix/shm 或带地址的 tcp/host:port）	0 / "" / "" / 0
someip://	service=<hex>、instance=<hex>、method=<hex> 或 event=<hex>	0 / 0 / 0
mqtt://	domain=<int>、qos=<0\|1\|2>、event=<name>；#fragment = broker URI 提示	0 / 1 / ""
fdbus:// / qnx://	基本 path + event=	—

**能力速记**：shm/shm2 默认支持 loan()；zenoh 在 ?shm=1 且构建带 Z_FEATURE_SHARED_MEMORY + Z_FEATURE_UNSTABLE_API 时支持；其余后端 is_support_loan() 返回 false。intra 不走序列化（类型必须"可共享的"）；dds:// + CDR 不走 VLink 安全管道。

---

🎚️ QoS 完整结构

源：include/vlink/extension/qos.h

struct Qos {
  char name[20] = {};                // 仅展示用
  bool valid = false;                // 必须置 true 才生效

  Reliability reliability;           // kind=kReliable, block_time=100ms, heartbeat_time=3000ms
  History history;                   // kind=kKeepLast, depth=1
  Durability durability;             // kind=kVolatile（其他：kTransientLocal / kTransient / kPersistent）
  PublishMode publish_mode;          // kind=kSync（或 kASync）
  Liveliness liveliness;             // kind=kAutomatic, duration=-1ms (infinite)
  DestinationOrder destination_order;// kind=kReceptionTimestamp（或 kSourceTimestamp）
  Ownership ownership;               // kind=kShared（或 kExClusive）
  Deadline deadline;                 // period=-1ms (no constraint)
  Lifespan lifespan;                 // duration=-1ms (infinite)
  LatencyBudget latency_budget;      // duration=0ms (best-effort)
  ResourceLimits resource_limits;    // max_samples=6000, max_instances=10, max_samples_per_instance=500
  Additions additions;               // priority=kPriorityNormal, is_express=false
};

**优先级枚举**：kPriorityRealTime=1、kPriorityHigh=2、kPriorityNormal=4（默认）、kPriorityLow=6、kPriorityBackground=7。

🎯 QoS 预设（?qos=xxx）

源：include/vlink/extension/qos_profile.h（13 个）

Profile	Reliability	History	Durability	PubMode	优先级	典型场景
kEvent	Reliable	KeepLast(10)	Volatile	Sync	RealTime	离散控制事件
kMethod	Reliable	KeepAll	Volatile	Sync	High	RPC 请求响应
kField	Reliable	KeepLast(1)	TransientLocal	Sync	High	最新值状态同步
kSensor	BestEffort	KeepLast(20)	Volatile	ASync	Normal	高频传感器
kParameter	Reliable	KeepLast(1000)	Volatile	Sync	Normal	配置参数
kService	Reliable	KeepLast(10)	TransientLocal	Sync	Normal	服务发现
kClock	BestEffort	KeepLast(1)	Volatile	ASync	Low	时间同步
kStatic	Reliable	KeepAll	TransientLocal	Sync	Normal	静态/地图数据
kLight	Reliable	KeepLast(1)	Volatile	ASync	High	轻量快速
kPoor	BestEffort	KeepLast(5)	Volatile	ASync	Background	低优先
kBetter	BestEffort	KeepLast(50)	Volatile	Sync	RealTime	高吞吐 best-effort（同步发送）
kBest	Reliable	KeepLast(200)	Volatile	Sync	RealTime	高吞吐 reliable（同步发送）
kLarge	Reliable	KeepLast(500)	Volatile	Sync	Low	大负载（延长心跳）

**运行时用法**：

auto& m = vlink::QosProfile::get_available_qos_map();
if (auto it = m.find("sensor"); it != m.end()) pub->set_qos(it->second);
// 或直接：
pub->set_qos(vlink::QosProfile::kSensor);

自定义 Qos**：构造 vlink::Qos，逐个设置子策略，**必须把 valid = true 才会应用。

---

🧪 序列化：T 会走哪种 kXType

编译期按以下顺序命中第一个（源：include/vlink/internal/serializer-inl.h:160-192）：

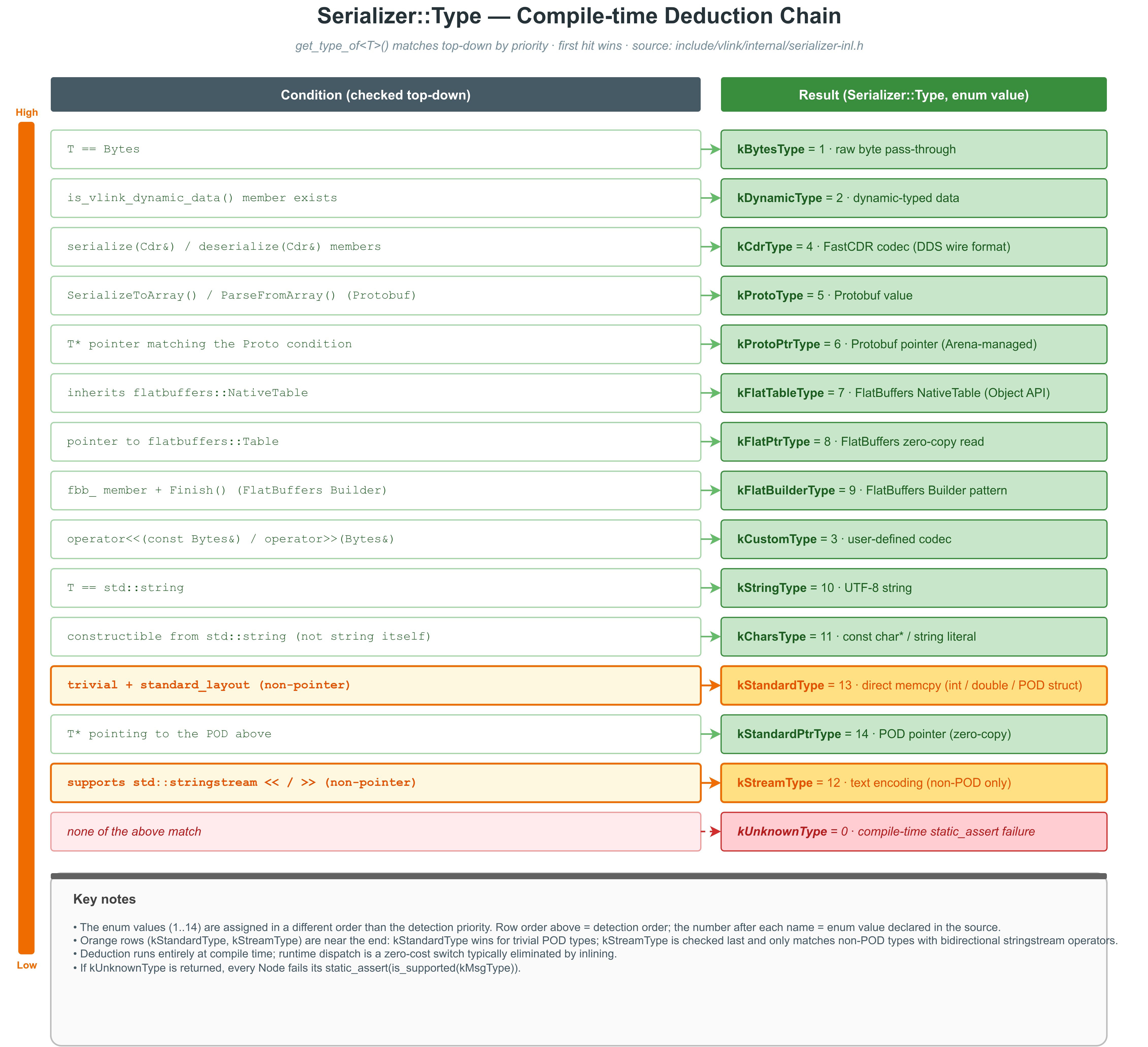

Serializer::Type 推导链

**Serializer::Type 完整枚举**（serializer.h:123-139）：

枚举	值	依赖	典型 T
kUnknownType	0	—	不支持 → static_assert
kBytesType	1	—	vlink::Bytes
kDynamicType	2	—	含 is_vlink_dynamic_data()
kCustomType	3	—	实现 operator>>/<<(Bytes)
kCdrType	4	FastCDR	有 serialize(Cdr&)
kProtoType	5	protobuf	MyProto（派生 MessageLite）
kProtoPtrType	6	protobuf	MyProto* Arena
kFlatTableType	7	flatbuffers	MyTableT : flatbuffers::NativeTable
kFlatPtrType	8	flatbuffers	MyTable*（从 GetRoot）
kFlatBuilderType	9	flatbuffers	自建 Builder
kStringType	10	—	std::string
kCharsType	11	—	const char* / 字符串字面量
kStreamType	12	—	支持 stringstream<< 双向流，且**非** POD
kStandardType	13	—	trivial + standard_layout（POD）
kStandardPtrType	14	—	POD 指针

**重点**：int / double / 纯 POD 先命中 **kStandardType**（memcpy 二进制）；要走 kStreamType 必须**非 trivial**（加 std::string 之类）。

---

🔐 安全 API

vlink::SecurityPublisher<Msg> pub("dds://topic");
pub.set_security_key(/*≥16 B key*/);            // 内置 AES-128-CBC (+PKCS7)
// 或：
pub.set_security_callbacks(enc_cb, dec_cb);     // 自定义算法

• 两者互斥：设了 set_security_key 后不能再设回调，反之亦然
• 默认 key = "vlink"；默认 IV 取自 "thun.lu@zohomail.cn" 的前 16 字节（仅当缺省时）
• 不支持：intra://（无序列化流程）、dds:// + CDR（CDR 直通 DDS，绕过 VLink 管道）
• CMake：ENABLE_SECURITY=ON（默认 ON），依赖 OpenSSL

**Callback 签名**：

using Callback = std::function<bool(const Bytes& in, Bytes& out)>;

**SSL / TLS**（ddsc / mqtt / zenoh 的 TCP 通道适用）：通过 SslOptions 或 env 变量 VLINK_SSL_VERIFY / _CA / _CERT / _KEY / _KEY_PASS / _SNI / _CIPHERS 配置。

---

📦 零拷贝 API

if (pub.is_support_loan()) {                   // 仅 shm/shm2/intra 返回 true
  auto buf = pub.loan(sizeof(CameraFrame));    // 零分配拿取缓冲
  std::memcpy(buf.data(), &frame, sizeof(frame));
  pub.publish(buf);                             // 发布后归还由框架管
}

sub.set_manual_unloan(true);                   // 订阅端接管归还时机
sub.listen([&](const Bytes& b){
  /* 用 b.data() ... */
  /* 用完后显式调用： */
  sub.return_loan(b);                          // 由订阅端归还
});

**数据容器**（include/vlink/zerocopy/）：

• RawData（64 B）· CameraFrame（80 B）· PointCloud（256 B）· ProxyData
• 都内嵌 40 B Header：frame_id[16] + seq[4] + reserved[4] + time_meas[8] + time_pub[8]

**Bytes 五种所有权模式**（源：base/bytes.h:42-48）：

工厂	拥有内存	典型用途
Bytes::create(n)	✅	新分配（≤96 B 走 SBO）
Bytes::shallow_copy(ptr, n)	❌	零拷贝包装外部缓冲
Bytes::deep_copy(ptr, n)	✅	外部数据的 owned 副本
Bytes::loan_internal(...)	❌（借用）	Iceoryx 零拷贝 loan
Bytes::shallow_copy_ptr(ptr)	❌	包装不透明指针（size=0）

Bytes 对象总是 **128 字节**固定大小（96 B SBO + meta）。

---

📝 日志宏

源：base/logger.h。四种风格 × 6 个级别 = 24 条。

风格	例子	什么时候用
流式 VLOG_X	VLOG_I("frame=", id, " lat=", ms, "ms");	默认选这个；变量多、零分配
**{} 格式化** MLOG_X	MLOG_W("t={} C", temp);	需要 Python/fmt 风格
printf 风格 CLOG_X	CLOG_E("errno=d", errno);	兼容 C 代码里的老格式
RAII 流 SLOG_X	SLOG_D << "values: " << a << " " << b;	想用 << 运算符链

后缀 _X ∈ {_T, _D, _I, _W, _E, _F} 对应 kTrace/Debug/Info/Warn/Error/Fatal。

**编译期消除**：VLINK_LOG_LEVEL 宏设为 3（kWarn）后，VLOG_T、VLOG_D 在 Release 下被编译器整条消除（零指令）。

**运行时配置**：VLINK_LOG_LEVEL=0..6 总级别；VLINK_LOG_CONSOLE_LEVEL / VLINK_LOG_FILE_LEVEL 分别控制 sink。

**Backtrace**：

vlink::Logger::enable_backtrace(20);  // 保留最近 20 条
// ... 发生问题时 ...
vlink::Logger::dump_backtrace();

---

🧳 Bag 录制/回放

BagWriter

auto w = vlink::BagWriter::create("/path/to/out.vdb");  // 或 .vcap (MCAP)
vlink::BagWriter::Config cfg;
// .vdb/.vdbx (SQLite) 仅当 compress == kCompressAuto 或 kCompressLzav 时启用压缩，
// 并且只走 LZAV；kCompressZstd/kCompressLz4 在 SQLite 路径被视为不压缩。
// .vcap/.vcapx (MCAP) 仅当 compress == kCompressAuto 或 kCompressZstd 时启用压缩，走 Zstandard。
cfg.compress = vlink::BagWriter::kCompressAuto;
cfg.split_by_size = 1LL * 1024 * 1024 * 1024;           // 1 GiB
cfg.split_by_time = 60'000;                             // 60 s (ms)
w->set_config(cfg);
w->async_run();
w->push(url, ser_type, schema, ActionType::kPublish, bytes);  // 线程安全、非阻塞

**Config 关键字段**（extension/bag_writer.h:122-144）：

字段	默认	说明
tag_name	""	bag 头标签
compress	kCompressNone	枚举 kCompressNone/Auto/Zstd/Lz4/Lzav；SQLite 仅识别 Auto/Lzav（实际走 LZAV），MCAP 仅识别 Auto/Zstd（实际走 Zstd）
compress_start_size	128	小于该字节数不压缩
compress_level	3	编码器特定 level
split_by_size	1 GiB	按字节数切分
split_by_time	0 ms	按时间切分（0 = 关）
wal_mode	false	SQLite WAL
enable_limit	false	启用 max_row / max_bytes 上限
max_row_count	5e9	启用 limit 时生效
max_bytes_size	512 GiB	启用 limit 时生效
max_task_depth	20000	最大排队写任务
max_memory_size	2 GiB	内存缓冲上限
cache_size	4 MiB	SQLite page cache
sync_mode	false	同步 fsync
optimize_on_exit	false	关闭时 VACUUM
ignore_compress_urls	{}	指定 URL 永不压缩

BagReader

auto r = vlink::BagReader::create("/path/to/in.vdb");
r->register_output_callback([](int64_t ts, auto& url, auto action, auto& data){ ... });
vlink::BagReader::Config cfg;
cfg.rate = 2.0;                 // 2× 倍速
cfg.times = -1;                 // 无限循环
cfg.filter_urls = {"dds://sensor/imu"};
r->play(cfg);
r->seek(ts_ms);                 // 跳转
// 后台维护：
r->check();     // → std::future<bool>
r->reindex();
r->fix();

**Config 字段**（extension/bag_reader.h:181-191）： begin_time/end_time（ms，0 = 从头/到尾）、times（-1 = 无限）、rate（默认 1.0）、skip_blank（跳过静默段）、force_delay（-1 = 用原始间隔）、auto_pause（每条暂停）、auto_quit（结束后退出）、filter_urls。

**格式识别**：.vdb/.vdbx → SQLite（DatabaseWriter）；<tt>.vcap/.vcapx → MCAP（McapWriter）。

---

🛰️ Discovery / Proxy

DiscoveryReporter / DiscoveryViewer

// Viewer 查询当前节点拓扑
auto viewer = std::make_shared<vlink::DiscoveryViewer>(
    vlink::DiscoveryViewer::kFilterNative);  // 仅本机
viewer->register_callback([](const std::vector<DiscoveryViewer::Info>& infos){
  for (auto& i : infos) { /* i.url, i.type, i.type_flags, i.processes */ }
});

**FilterType**：kFilterNone=0 / kFilterAvailable=1 / kFilterNative=2。

**Discovery 组播地址**：239.255.0.100（src/extension/discovery_reporter.cc）。

**Env 开关**：VLINK_DISCOVER_DISABLE=1 关掉；VLINK_DISCOVER_NATIVE=1 限本机。

ProxyServer / ProxyAPI / vlink-proxy

vlink-proxy 是 VLink 的**远程监控守护进程**（proxy/proxy.cc）：

• 默认起 DDS proxy 观察全网拓扑
• -c [config.toml]：**同时内嵌 iox-roudi**（默认 -l 2 Middle = 7 档，见 proxy/etc/proxy_roudi.toml；-l 3 High = 8 档，见 proxy_roudi_large.toml；-l 1 Low = 6 档，见 proxy_roudi_small.toml）
• -l {1|2|3}：内存策略（Low/Middle/High，默认 Middle）
• -m on|off：Iceoryx 监控（默认 on）
• -d <domain>（0~255）、-k <key>、-b <bind>、-p <peer>、-s <buf_size>、-e <mtu>、-n（native）、-a（async）、-r（reliable）、-t（TCP）、-g（SHM 直连）、-x <max_MB>（默认 4.0；**注意：-x 0 会丢弃所有非空消息**，proxy_server.cc:1215 的过滤是 bytes.size() > real_max_packet_size 严格判断，没有 "0 = unlimited" 的特判）、--dds_impl dds|ddsc|ddsr|ddst、--runnable <plugins...>

**ProxyAPI 嵌入式使用**：

vlink::ProxyAPI::Config cfg;
cfg.role = vlink::ProxyAPI::kController;     // 或 kListener
cfg.domain_id = 0;
cfg.dds_impl = "dds";
vlink::ProxyAPI api(cfg);
api.register_connect_callback([](bool connected){ ... });
api.register_info_callback([](auto& infos){ ... });

**ProxyAPI::Mode**：kOffline=0/kObserveOne=1/kObserveAll=2/kRecord=3/kPlay=4/kEdit=5/kAuto=6/kAutoAndObserveAll=7。

**Error codes**：kNoError=0/kModeError=1/kControlError=2/kReliableCompError=3/kTcpCompError=4/kDirectCompError=5/kMultiProxyError=7/kVersionCompError=8/kUnknownError=9。

---

🔌 C API

源：include/vlink/external/c_api.h。Python / Rust / Go 通过 C ABI 调用。

**返回码 vlink_ret_t**：VLINK_RET_UNKNOWN_ERROR=-1 / VLINK_RET_NO_ERROR=0 / VLINK_RET_UNEXPECTED_ERROR=1 / VLINK_RET_INVALID_ERROR=2 / VLINK_RET_MEMORY_ERROR=3 / VLINK_RET_RUNTIME_ERROR=4 / VLINK_RET_TRANSFER_ERROR=5。

**Schema 类型 vlink_schema_t**：VLINK_SCHEMA_UNKNOWN=0 / _RAW=1 / _ZEROCOPY=2 / _PROTOBUF=3 / _FLATBUFFERS=4。

**Handle 类型**（每种通信原语一个）：vlink_publisher_handle_t、_subscriber_handle_t、_server_handle_t、_client_handle_t、_setter_handle_t、_getter_handle_t。每个都是 { void* native_handle; void* reserved[4]; }。

**核心函数**（签名精简自 c_api.h，所有函数返回 int，值为 vlink_ret_t）：

// 创建/销毁（所有原语都有）
int vlink_create_publisher(const char* url,
                           const vlink_schema_info_t* schema_info,
                           vlink_publisher_handle_t* handle);
int vlink_destroy_publisher(vlink_publisher_handle_t* handle);
// Publisher 数据路径
int vlink_publish(vlink_publisher_handle_t handle, const uint8_t* data, size_t size);
int vlink_publish_by_force(vlink_publisher_handle_t handle, const uint8_t* data, size_t size);
int vlink_has_subscribers(vlink_publisher_handle_t handle);           // 返回码即结果
int vlink_wait_for_subscribers(vlink_publisher_handle_t handle, int timeout_ms);
int vlink_detect_subscribers(vlink_publisher_handle_t handle,
                             vlink_connect_callback_t cb, void* user_data);
// Subscriber（构造时传回调）
int vlink_create_subscriber(const char* url, const vlink_schema_info_t* schema_info,
                            vlink_subscriber_handle_t* handle,
                            vlink_msg_callback_t cb, void* user_data);
int vlink_destroy_subscriber(vlink_subscriber_handle_t* handle);
// Server / Client
int vlink_create_server(const char* url, const vlink_schema_info_t* schema_info,
                        vlink_server_handle_t* handle,
                        vlink_req_callback_t cb, void* user_data);
int vlink_reply(vlink_server_handle_t* handle, const uint8_t* data, size_t size);
int vlink_invoke(vlink_client_handle_t handle, const uint8_t* data, size_t size,
                 vlink_resp_callback_t resp_cb, void* user_data);   // 异步回调，无超时参数
// Setter / Getter
int vlink_set(vlink_setter_handle_t handle, const uint8_t* data, size_t size);
int vlink_get(vlink_getter_handle_t handle, uint8_t* data, size_t* size);
// 完整列表（含 has_server / wait_for_server / detect_server 等）见 include/vlink/external/c_api.h

头文件为纯 C，用 #ifdef __cplusplus extern "C" 保护；编译宏 VLINK_C_API_EXPORT 控制可见性。

---

🧰 9 个 CLI 工具

所有工具都支持 -h/--help 和 -v/--version。安装后同时暴露无前缀别名（bag / bench 等）。

工具总览

工具	一句话	顶层子命令
vlink-info	版本 / 编译选项	—（只有 -l）
vlink-check	系统诊断	diag / env / test
vlink-list	列活动节点	—
vlink-monitor	实时 TUI 监控	—
vlink-bag	录制 / 回放 / bag 管理	record / play / info / clone / check / reindex / fix / tag
vlink-dump	URL / bag 抽数据	—
vlink-eproto	Protobuf 动态 pub/sub	pub / sub
vlink-efbs	FlatBuffers 动态 pub/sub	pub / sub
vlink-bench	基准测试 + 报告	run / plot / pub / sub
(额外) vlink-proxy	远程监控 + 内嵌 iox-roudi	—（见上节）

vlink-bag record 关键参数

短/长参数	类型	默认	说明
path（位置参数）	string	—	录制输出文件（<tt>.vdb / .vdbx / .vcap / .vcapx）
-u, --urls	string 列表	[]	录制的 URL 列表（可多个）
-t, --tag	string	""	bag 头标签
-i, --filter	string	""	URL 关键字过滤
-k, --black	bool	false	黑名单模式（反过滤）
-n, --native	bool	false	仅录本机节点
-d, --duration	double 秒	0	<=0 表示不限
-w, --wait	double 秒	30	退出前最长等待排空时间
-p, --compress	bool	false	启用压缩（SQLite 走 LZAV / MCAP 走 Zstd）
-f, --force	bool	false	覆盖已有文件
-q, --quiet / -l, --detail	bool	false	输出繁简
-o, --split_name_by_time	bool	false	切分文件名附时间
-z, --split_by_size	double GB	1.0	按大小切分（需用 vdbx/vcapx 后缀）
-y, --split_by_time	double 秒	0	按时间切分（0 关）
-g, --deft	bool	false	跳过序列化信息采集
-x, --max_packet_size	double MB	4.0	单消息字节数超过此阈值则丢弃
-j, --wal_mode	bool	false	SQLite WAL
-c, --cache_size	double MB	4.0	SQLite page cache
-s, --sync_mode	bool	false	fsync 同步
--max_task_depth	int	20000	排队写任务上限
--max_memory_size	double GB	2.0	内存上限
--enable_limit / --max_row_count / --max_bytes_size	—	—	行数/字节上限（max_bytes_size 单位 GB）
--compress_level	int	3	压缩 level（1~5，0 表示默认）
--ignore_compress	string 列表	[]	指定 URL 不压缩

vlink-bag play 关键参数

-u/--urls、-i/--filter、-k/--black、-n/--native、-s/--actions（默认 [6]，即仅 Sub；5=Pub / 6=Sub，参考 ActionType）、-b/--begin_time（秒，0 从头）、-e/--end_time（秒，0 到尾）、-t/--times（默认 1，<=0 表示无限循环）、-r/--rate（默认 1.0，范围 0.01~100）、-q/--quiet、-l/--detail、-m/--skip_blank、-j/--auto_pause、--local_time/--utc_time、--rel_begin_time/--rel_end_time/--local_begin_time/--local_end_time/--utc_begin_time/--utc_end_time、--plugin <name>。

vlink-bench run 关键参数

-p/--preset = quick/full；-u/--url（可重复）；-s/--suite = throughput/latency/topology/serialization/backpressure（参考 Bench::Suite）；-m/--mode = local-direct/local-loop/process；-t/--topology = 1:1/1:n/n:1/n:n；--pattern = max/fixed/burst；-k/--payload = bytes/string/rawdata；-q/--qos <profile>；--size / --latency-size / --topology-size（列表）；-r/--rate（列表 Hz）；-f/--fanout（列表）；--publishers（列表）；--burst（列表）；--property / --pub-property / --sub-property；--report = html/json/csv/terminal/both（可重复）；--no-pager；-o prefix；--verbose。

vlink-bench plot <bench.json> [--report …] [--no-pager] [-o prefix]：从已有 JSON 重绘报告，不重跑。

vlink-bench pub / sub：process 模式下由 run 内部 spawn，不手工调用。

vlink-check diag 自检项（15+ 项）

IP 地址、VLINK_DDS_IP、VLink 组播路由（239.255.0.100）、DDS 组播路由（239.255.0.1）、日志盘空间、CPU 使用率、内存使用率、以及各 CLI / viewer 是否在跑（proxy/bag/dump/eproto/monitor/viewer/player/analyzer 等）。

vlink-eproto / vlink-efbs 关键参数

pub / sub 两个子命令，参数基本一致：url（位置）、-d/--proto_dir 或 --fbs_dir、-s/--ser_type <full.type.name>、-i/--filter <field>、-k/--black、-n/--native、-m/--max_str_count；pub 专属：-c <content> 或 -f <prototxt/fbstxt>、-t <times>、-l <period_ms>。

vlink-dump 关键参数

url（位置）、-t/--type <fmt>（输出格式：console/text/csv/json/bin/jpg/h264/h265/raw/pcd，默认 csv）、-c/--condition <fields>（逗号分隔的字段，CSV/JSON 必填）、-o/--out_dir <dir>（输出目录，默认 ./）、-m/--base_name <name>（输出文件基名，默认 output）、-f/--bag_file <bag>（离线 bag）、-b/--begin_time/-e/--end_time（秒，仅在 -f 下生效）、-n/--count <n>、--hz <hz>、--native、-d/--proto_dir、--fbs_dir、-q/--quiet、-l/--detail、-x/--expression <expr>（需 exprtk）。

---

⚙️ CMake 选项

源：/work/vlink/CMakeLists.txt 和各模块 CMakeLists.txt

主开关

选项	默认	说明
BUILD_SHARED_LIBS	ON	构建 .so/.dll；OFF → 静态库
ENABLE_CXX_STD_20	auto	启用 C++20 特性
ENABLE_SECURITY	ON	OpenSSL AES-128-CBC
ENABLE_SQLITE	ON	VDB bag 支持
ENABLE_ZSTD	ON	bag zstd 压缩
ENABLE_C_API	ON	libvlink-c_api
ENABLE_PYTHON_API	OFF	nanobind 绑定
ENABLE_PROXY	ON	proxy_api / proxy_server / vlink-proxy
ENABLE_VIEWER	OFF	Qt GUI
ENABLE_VIEWER_FFMPEG / _OSG	ON	viewer 子开关（摄像头解码 / 3D 点云）
ENABLE_WEBVIZ	OFF	vlink-foxglove / vlink-rerun
ENABLE_WEBVIZ_FOXGLOVE	ON	webviz Foxglove 桥接子开关
ENABLE_WEBVIZ_RERUN	OFF	webviz Rerun 桥接子开关
ENABLE_COMPLETIONS	ON	安装 bash/zsh 补全
ENABLE_EXAMPLES / _WHOLE_EXAMPLES	场景相关 / OFF	示例构建
ENABLE_TEST	ON	doctest 单元测试
ENABLE_TEST_SANITIZE / _COVERAGE / _WARN	OFF	测试附加检测
ENABLE_DOC	OFF	Doxygen
ENABLE_CCACHE_BUILD	OFF	编译缓存
ENABLE_CPM_BUILD / _CPM_WHOLE_BUILD	OFF	CPM 构建
SELECT_LOG_BACKEND	spdlog	spdlog/quill/dlt/native

CLI 单开关（9 个）

ENABLE_CLI_INFO / _BAG / _EPROTO / _EFBS / _LIST / _MONITOR / _DUMP / _CHECK / _BENCH（均默认 ON）。

模块 SKIP_*（缺省 OFF，除非标注）

模块	选项	默认
intra / shm / shm2 / dds / ddsc / zenoh / mqtt / someip / fdbus	SKIP_<NAME>	OFF
ddsr / ddst / qnx	SKIP_<NAME>	**ON**（需要专有 SDK / 平台）
zenoh	ENABLE_ZENOH_PICO	OFF（用 zenoh-c，切到 pico 需显式开）

导入 CMake 目标

find_package(vlink REQUIRED COMPONENTS shm dds)
target_link_libraries(app PRIVATE vlink::vlink vlink::shm vlink::dds)
# 一次导入已启用的全部
find_package(vlink REQUIRED COMPONENTS all)
target_link_libraries(app PRIVATE vlink::all)
# 代码生成
vlink_generate_cpp(TARGET gen PROTO msg.proto)
target_link_libraries(app PRIVATE gen)

可用目标：vlink::vlink（核心）、vlink::all、vlink::<module>（intra/shm/…）、vlink::c_api、vlink::proxy_api、vlink::proxy_server。

---

🏷️ VLINK_* 公共宏

源：include/vlink/version.h、include/vlink/base/macros.h

**版本**：VLINK_VERSION_MAJOR、_MINOR、_PATCH、VLINK_VERSION（字符串）、VLINK_VERSION_TIMESTAMP、VLINK_VERSION_TAG、VLINK_VERSION_COMMIT_ID、VLINK_VERSION_CHECK(M,m,p)。

**特性门**：VLINK_ENABLE_CXX_STD_20 / _C_API / _SECURITY / _SQLITE / _ZSTD / _PROXY / _TEST / _CLI_INFO/BAG/EPROTO/EFBS/LIST/MONITOR/DUMP/CHECK/BENCH。

**导出**：VLINK_EXPORT / VLINK_PROXY_SERVER_EXPORT / VLINK_PROXY_API_EXPORT / VLINK_C_API_EXPORT。

**Transport 检测**：VLINK_SUPPORT_INTRA / _SHM / _SHM2 / _DDS / _DDSC / _DDSR / _DDST / _ZENOH / _SOMEIP / _MQTT / _FDBUS / _QNX。

**Schema 插件**：VLINK_HAS_SCHEMA_PLUGIN_PROTOBUF / _FLATBUFFERS。

**工具宏**：

• VLINK_LIKELY(x) / VLINK_UNLIKELY(x) — 分支预测提示
• VLINK_DISALLOW_COPY_AND_ASSIGN(Cls) — 禁用拷贝/赋值
• VLINK_SINGLETON_* — 单例辅助
• VLINK_HAS_MEMBER(T, m) — 编译期成员检测
• VLINK_REGISTER_FLATBUFFERS / _NOW — FlatBuffers schema 注册
• VLINK_PLUGIN_REGISTER / _REGISTER_BY_ID / _DECLARE / _EXPORT — 插件注册
• VLINK_NO_INSTRUMENT — 禁用函数级注入

---

🌿 环境变量全表（前缀 VLINK_）

**日志**（15 个）： VLINK_LOG_LEVEL（0=Trace..5=Fatal，6=Off） · _CONSOLE_LEVEL · _FILE_LEVEL · _DIR · _MAX_SIZE（每个日志文件最大字节数，超过后轮转；默认 10 * 1024 * 1024） · _MAX_COUNT（默认 10） · _FLUSH_DELAY（ms，默认 500，0 = 每条立即刷） · _ENABLE_UTC · _PLUGIN（自定义 logger 插件名） · _STORE_STRATEGY（1 = spdlog 大小轮转，空 = 时间轮转） · _OPEN_APPEND · _BLOCK_SYNC · _CONSOLE_UNORDER · _CONSOLE_FMT（1 = 启用扩展格式，布尔，非模板） · _WRITE_DEPTH

**发现 / 剖析**：VLINK_DISCOVER_DISABLE · VLINK_DISCOVER_NATIVE · VLINK_PROFILER_ENABLE

**插件 / Schema**：VLINK_PLUGIN_DIR · VLINK_SCHEMA_PLUGIN · VLINK_URL_PLUGINS

**CLI 动态 schema**：VLINK_PROTO_DIR · VLINK_FBS_DIR

**运行时目录**：VLINK_TMP_DIR · VLINK_LOCK_DIR · VLINK_BAG_PATH · VLINK_BAG_TAG

**URL / Intra**：VLINK_URL_REMAP（重映射配置文件） · VLINK_INTRA_BIND

QoS**：VLINK_QOS_CONFIG（**JSON 配置文件路径，由 nlohmann::json 解析）

**SSL / TLS**（7 个）：VLINK_SSL_VERIFY · _CA · _CERT · _KEY · _KEY_PASS · _SNI · _CIPHERS

**DDS 通用**（15 个）：VLINK_DDS_BIND · _DOMAIN · _IP · _PEER · _MULTICAST_IP · _SHM · _UDP · _TCP · _MTU · _BUF · _LESS_MEMORY · _DEBUG · _EVENT_QOS · _FIELD_QOS · _METHOD_QOS；另 VLINK_FASTDDS_QOS_FILE、VLINK_TRAVODDS_QOS_FILE、VLINK_CYCLONEDDS_URI

**SHM**（2 个）：VLINK_SHM_DEBUG · VLINK_SHM_DEPTH

**SHM2**（4 个）：VLINK_SHM2_DEBUG · VLINK_SHM2_DEPTH · VLINK_SHM2_CONFIG · VLINK_SHM2_NOTIFY_EVERY（默认 1）

Zenoh**（30 个）：VLINK_ZENOH_CONFIG（**JSON5 路径） · _DOMAIN · _MODE（router/peer/client） · _IP · _PEER · _LISTEN · _MULTICAST（默认 239.255.0.100） · _MULTICAST_IF · _MULTICAST_TTL · _GOSSIP（默认 1） · _RX_BUF · _MAX_MSG · _TX_QUEUE_DATA · _TX_QUEUE_RT · _LOWLATENCY · _QOS（默认 1） · _COMPRESSION · _TIMESTAMPS · _BATCH_ENABLED（默认 true） · _BATCH_TIME_LIMIT_MS（默认 1） · _ALLOWED_LOCALITY（local/remote/any，默认 any，需 Z_FEATURE_UNSTABLE_API） · _EVENT_QOS · _FIELD_QOS · _METHOD_QOS · _SHM（默认 0，需 Z_FEATURE_SHARED_MEMORY + Z_FEATURE_UNSTABLE_API） · _SHM_MODE（init/lazy，默认 init） · _SHM_SIZE（支持 K/M/G） · _SHM_THRESHOLD · _SHM_LOAN_THRESHOLD（默认 8192，低于此值 loan() 回退堆分配） · _SHM_BLOCKING（默认 0）

**MQTT**（5 个）：VLINK_MQTT_BROKER（默认 tcp://localhost:1883） · _CLIENT_ID（默认 vlink_mqtt） · _DOMAIN · _KEEPALIVE（默认 60s） · _QOS

**SOME/IP**：VLINK_SOMEIP_CFG（vsomeip JSON 路径）

**Bench**（4 个，仅 VLINK_ENABLE_CLI_BENCH）：VLINK_BENCH_READY_TIMEOUT_MS（默认 30000） · _START_TIMEOUT_MS（默认 15000） · _MEASURE_BUFFER_MS（默认 10000） · _CLEANUP_TIMEOUT_MS（默认 3000）

完整描述与按模块宏裁剪逻辑见 21-environment-vars.md。vlink-check env 按编译时启用的模块（VLINK_SUPPORT_* / VLINK_ENABLE_CLI_BENCH）动态裁剪输出。

---

🧩 常用代码模式

**① Publish 前等订阅者就绪**：

pub.wait_for_subscribers(3s);     // 超时返回 false 但不抛
pub.publish(msg);

**② 跨线程安全退出**：

pub.set_safety_quit(true);        // 析构前排空队列

**③ SHM 零拷贝发布（大帧）**：

if (pub.is_support_loan()) {
  auto buf = pub.loan(sizeof(Frame));
  new (buf.data()) Frame{...};    // placement-new 直接写
  pub.publish(buf);
}

**④ 订阅端手动 loan 归还**：

sub.set_manual_unloan(true);
sub.listen([&](const Bytes& b){
  /* ... 使用 b ... */
  sub.return_loan(b);              // 必须显式归还（由订阅端调用）
});

**⑤ 预设 QoS + 自定义覆盖**：

vlink::Qos qos = vlink::QosProfile::kSensor;
qos.history.depth = 50;
qos.valid = true;
pub.set_qos(qos);

**⑥ 延迟 init + 显式初始化**：

vlink::Publisher<T> pub("dds://topic", vlink::InitType::kWithoutInit);
// ... 其他准备 ...
if (!pub.init()) return -1;

**⑦ Method 模型的四种调用**：

Resp r;
if (cli.invoke(req, r, 1s)) use(r);                 // 1) 同步 + out 参数
if (auto opt = cli.invoke(req, 1s)) use(*opt);      // 2) 同步 + optional
cli.invoke(req, [](const Resp& r){ use(r); });      // 3) 异步回调
auto f = cli.async_invoke(req); use(f.get());       // 4) future

**⑧ 日志 backtrace 辅助排错**：

vlink::Logger::enable_backtrace(50);     // 常态只记录 warn+
// 某处检测到异常：
vlink::Logger::dump_backtrace();         // 吐出最近 50 条

**⑨ 获取节点 CPU 占比**：

double usage = pub.get_cpu_usage();      // 同时会通过 Discovery 广播

---

🩺 快速排障

症状	先试
编译报错 is_supported(type) / kUnknownType	消息类型不被 Serializer 支持；见 06 的检测链
Pub/Sub 建得起但收不到	vlink-check diag；vlink-list；URL/Domain/security 是否完全一致
shm:// 报错启动不了	SHM 守护进程没起；**首选** vlink-proxy -c（内嵌 iox-roudi + 针对 VLink 载荷分级 chunk 内存池：默认 -l 2 7 档，-l 3 8 档，-l 1 6 档）；备选 iox-roudi -c /path/to/roudi.toml
cannot find vlink::xxx CMake 报错	find_package(vlink REQUIRED COMPONENTS xxx) 少了 component，或该 module 编译时被关了
大消息延迟飙升	检 QoS：History depth 过小丢样本；block_time 过大阻塞 publish
Bag 播放跳变	时间基准：选"相对"还是"绝对"；见 12-bag-recording.md
跨机器看不到对方	多播路由/防火墙/容器网络；vlink-check diag 看 239.255.0.100
VLINK_RET_RUNTIME_ERROR	构造时 C++ 异常；开 VLINK_LOG_LEVEL=0 看 what()

更多见 91-troubleshooting.md。

---

🔙 examples/ 目录结构

examples 目录

---

速查卡设计原则：只放"查"的内容，不放"讲"的内容。要看完整文档请回 根 README.md。
