  1. WebViz Web 可视化

概述

VLink WebViz 是 VLink 生态中的可视化桥接工具集。它把 VLink 中间件中的实时通信数据转换成主流可视化平台可理解的标准格式，使用户可以通过浏览器或桌面可视化器进行数据可视化、调试与分析。

WebViz 目前支持两个可视化后端：

后端 可执行程序 前端可视化平台 传输协议 离线转换工具
Foxglove vlink-foxglove Foxglove Studio WebSocket vlink-bag2mcap
Rerun vlink-rerun Rerun Viewer gRPC vlink-bag2rrd

**相关文档**：桌面 GUI 可视化工具参见 14-viewer.md；代理通信层参见 16-proxy.md；录制 / 回放 API 参见 12-bag-recording.md；CLI 工具参见 13-cli-tools.md。

整体架构

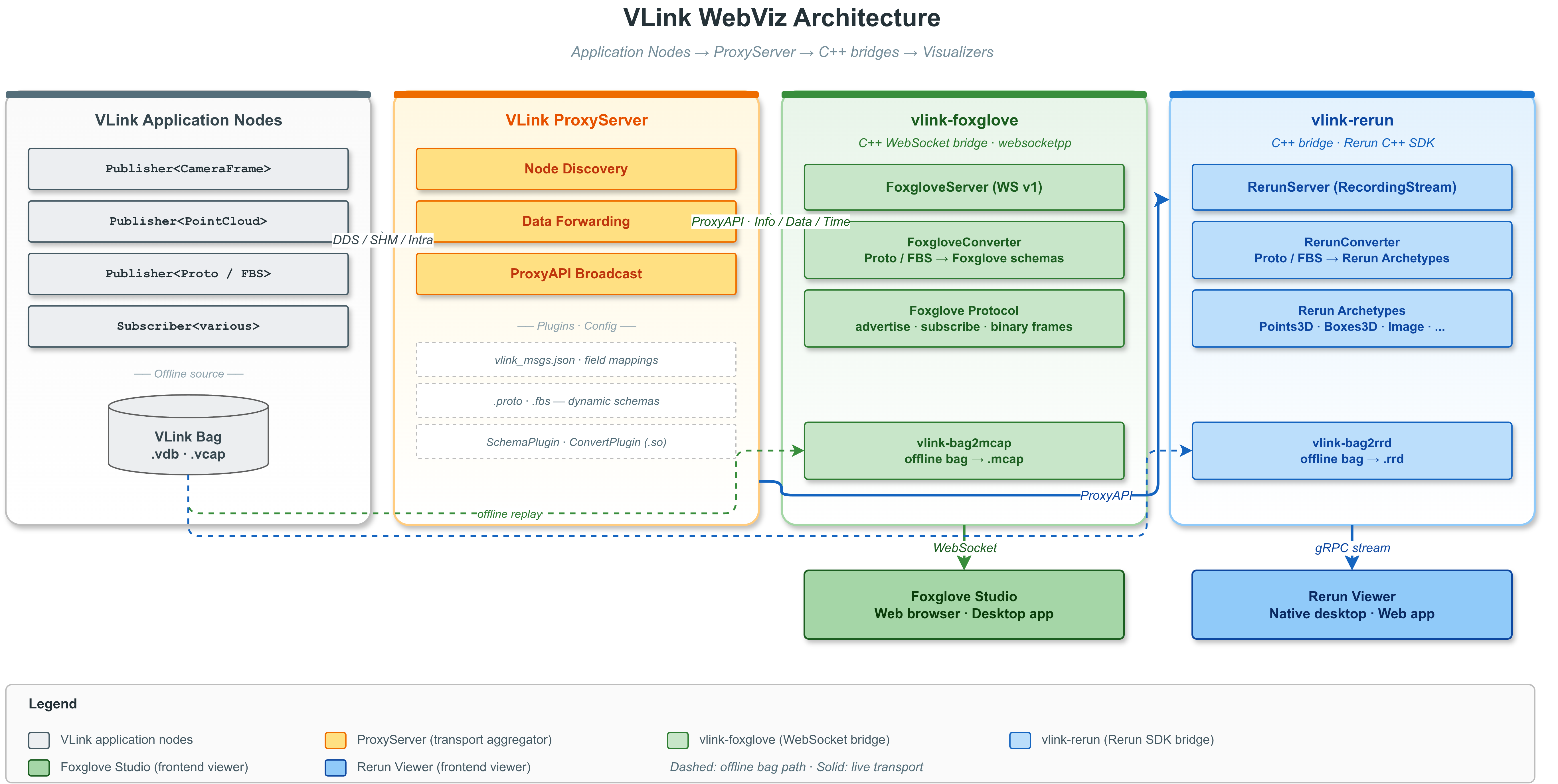

WebViz 架构

图中展示的是 proxy_api 部署路径；在 proxy_server 模式下，外部 ProxyServer + ProxyAPI 这一跳会折叠为 WebViz 进程内的 ProxyBridge 本地直连实现。

WebViz 的核心设计思想是“桥接”而非“重写”：VLink 应用节点通过各种传输后端（DDS、SHM、Intra 等）发布数据，WebViz 后端通过统一的 ProxyBridge 抽象接入这些数据流，再将 VLink 原生消息格式（Protobuf、FlatBuffers、零拷贝类型）转换为目标可视化平台的标准 Schema，通过 WebSocket（Foxglove）或 gRPC（Rerun）推送到前端可视化器。

ProxyBridge 提供两种运行模式：

  • proxy_api：WebViz 作为外部客户端，通过 ProxyAPI 连接独立运行的 ProxyServer
  • proxy_server：WebViz 在本进程内直接使用 DiscoveryViewer + Publisher / Subscriber 接入 VLink 网络，省去一次代理中转 DDS 通信和一个额外进程

完整数据链路

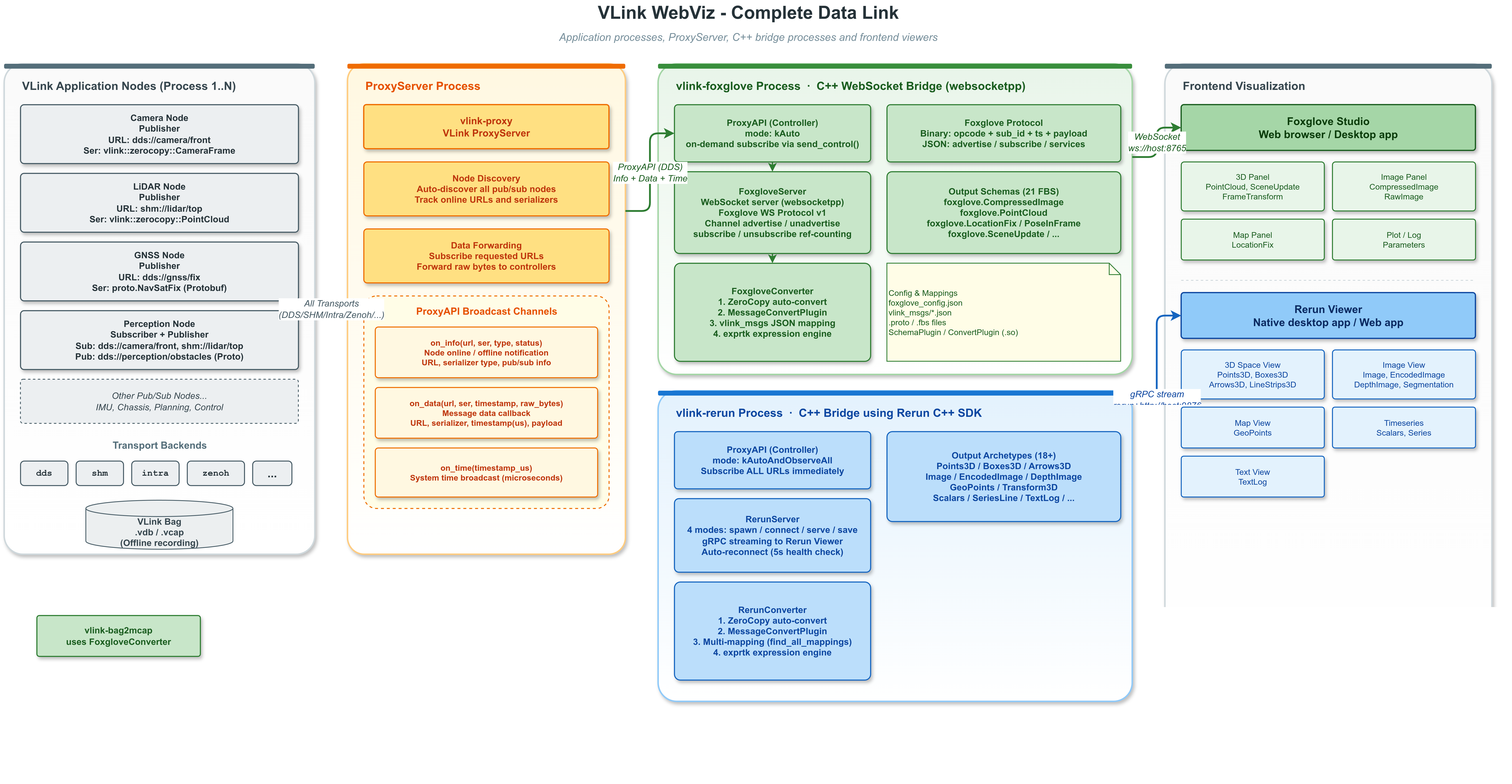

WebViz 数据链路

图中主链路展示的是 proxy_api 形态；若选择 proxy_server，则 WebViz 会直接进行节点发现与原始 Topic 订阅 / 发布，不再经过外部代理进程。

完整链路如下：

  1. VLink 应用节点通过各种传输后端（DDS / SHM / Intra / Zenoh）发布消息，每个 Publisher 以 <transport>://<topic> 的 URL 标识。
  2. Proxy 接入层有两种部署方式：
    • proxy_api：独立 ProxyServer 聚合所有传输后端的数据，WebViz 通过 ProxyAPI 接收 Info / Data / Time
    • proxy_server：WebViz 进程内直接做节点发现与原始 Topic 订阅 / 发布，不再经过外部 ProxyServer
  3. WebViz 后端（vlink-foxglove 或 vlink-rerun）按需订阅感兴趣的 URL，并在 controller 模式下保留向 VLink 注入消息的能力。

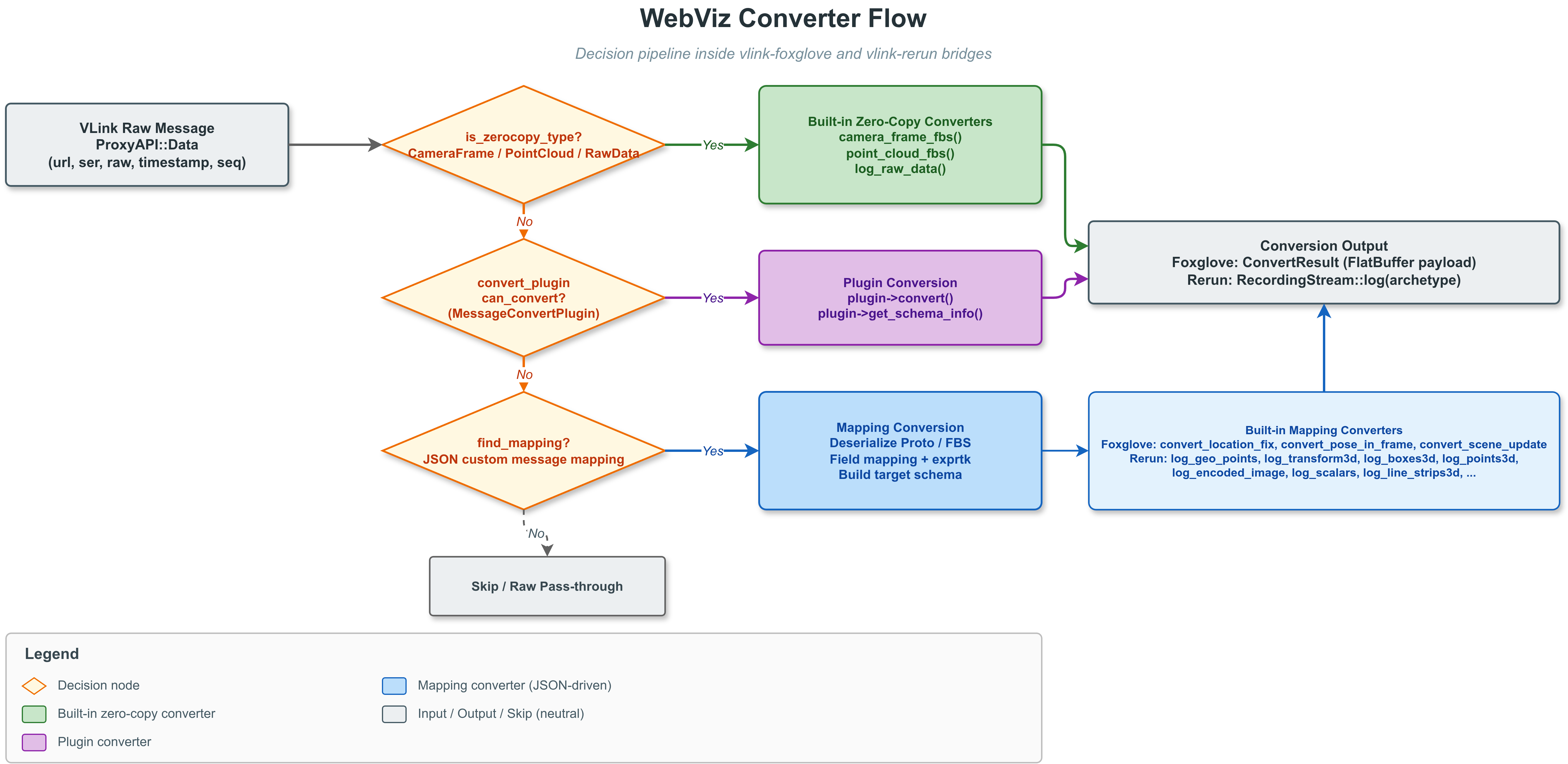

  4. Converter 根据消息的序列化类型，通过优先级链（零拷贝 > 插件 > JSON 映射）将 VLink 原生消息转换为目标平台格式。
  5. 推送协议层将转换后的数据通过 WebSocket（Foxglove）或 gRPC（Rerun）发送到前端。
  6. 前端可视化器（Foxglove Studio / Rerun Viewer）接收并展示这些数据。

数据流

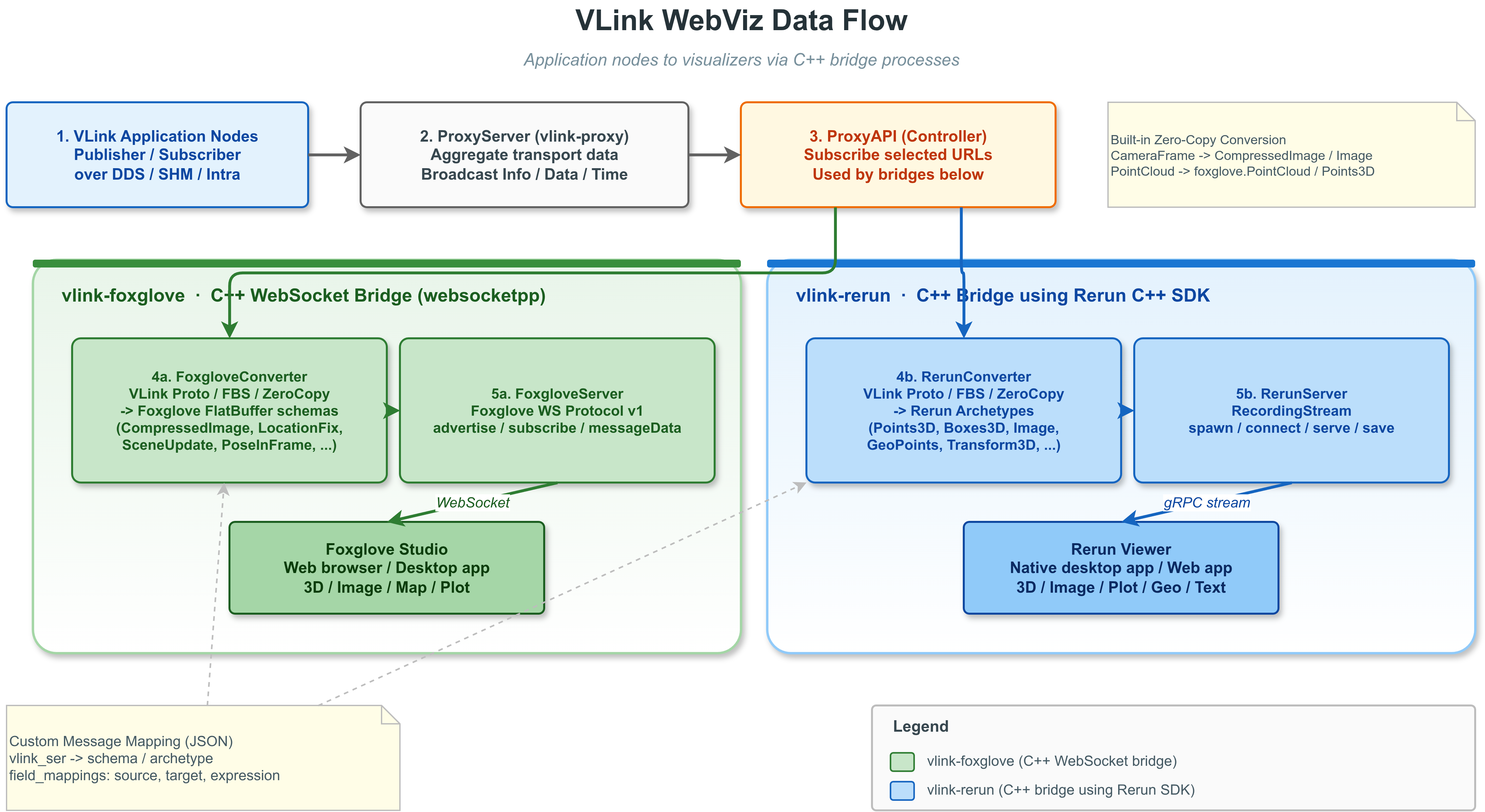

WebViz 数据流

数据流图展示的是统一抽象视角：ProxyBridge 对外提供同样的 Info / Data / Time 回调，而底层可选择 proxy_api 或 proxy_server 两种接入方式。

完整的数据流路径：

  1. VLink 应用节点通过任意传输后端（dds://、shm://、intra:// 等）发布消息。
  2. Proxy 接入层以 proxy_api 或 proxy_server 模式向 WebViz 暴露 Info / Data / Time 数据流。
  3. WebViz 后端根据前端订阅情况或自身策略，按需订阅感兴趣的 URL。
  4. Converter 将 VLink 原生消息反序列化并转换为目标平台的可视化 Schema。
  5. 推送协议层将转换后的数据通过 WebSocket（Foxglove）或 gRPC（Rerun）推送到前端。
  6. 前端可视化用户在 Foxglove Studio 或 Rerun Viewer 中查看实时数据。

Proxy 接入模式与共享参数

两种模式的定位如下：

模式 连接方式 适用场景 特点
proxy_api WebViz 连接独立 ProxyServer 多机部署、需要复用统一代理控制面 兼容现有 Proxy 生态，支持版本匹配、外部代理统一转发
proxy_server WebViz 进程内直接发现 / 订阅 / 发布 VLink Topic 单机调试、车端本地可视化、对时延和资源更敏感 少一次代理中转 DDS 通信，少一个进程开销

共享 CLI 参数由 vlink-foxglove 和 vlink-rerun 同时支持：

参数 说明 默认值
--proxy_interface 代理接入模式：proxy_api 或 proxy_server proxy_api
--proxy_role WebViz 角色；proxy_api 支持 controller / listener，proxy_server 仅支持 controller controller
--proxy_domain_id WebViz 进程使用的 DDS 域 ID 0
--proxy_dds_impl DDS 实现（dds / ddsc / ddsr / ddst，仅 proxy_api 使用） dds
--proxy_native 仅使用本机回环流量 false
--proxy_tcp 为 DDS Topic 启用 TCP 传输 false
--proxy_bind_ip DDS 绑定 IP 地址 空
--proxy_peer_ip DDS 单播对端 IP 空
--proxy_buf_size DDS Socket 缓冲区大小（字节） 0
--proxy_mtu_size DDS MTU 大小（字节） 0
--proxy_key proxy_api 模式的安全密钥 空
--proxy_reliable proxy_api 模式的可靠转发 false
--proxy_direct proxy_api 模式的直连 SHM 转发 false
--proxy_no_match_version 关闭 proxy_api 的版本匹配 false
--proxy_data_callback_mode 代理数据回调派发模式：direct 或 queued queued
--proxy_max_packet_size proxy_server 模式下允许转发的最大 payload（MiB）。默认 0.0 表示不限制（webviz/proxy_bridge.cc:232,861 对 >0 的值才启用过滤）；要限制大包则设置为正数 0.0
--proxy_use_iox proxy_server 模式下启动内嵌 Iceoryx RouDi false
--proxy_iox_config proxy_server 模式下的 Iceoryx TOML 配置路径 空
--proxy_iox_strategy proxy_server 模式下的 Iceoryx 内存策略 1
--proxy_iox_monitoring proxy_server 模式下的 Iceoryx 监控开关（on / off） on

共享 JSON 配置结构如下：

{
"proxy": {
"interface_mode": "proxy_api",
"role": "controller",
"domain_id": 0,
"dds_impl": "dds",
"native": false,
"enable_tcp": false,
"bind_ip": "",
"peer_ip": "",
"buf_size": 0,
"mtu_size": 0,
"data_callback_mode": "queued",
"api": {
"security_key": "",
"reliable": false,
"direct": false,
"match_version": true
},
"server": {
"max_packet_size": 4.0,
"use_iox": false,
"iox_config": "",
"iox_strategy": 2,
"iox_monitoring": true
}
}
}

共享配置项说明：

配置项 说明
proxy.interface_mode 代理接入模式：proxy_api 或 proxy_server
proxy.role WebViz 角色：controller 或 listener
proxy.domain_id DDS 域 ID
proxy.dds_impl DDS 实现（dds / ddsc / ddsr / ddst；仅 proxy_api 使用）
proxy.native 是否只使用回环流量
proxy.enable_tcp 是否对 DDS Topic 启用 TCP
proxy.bind_ip DDS 绑定 IP 地址
proxy.peer_ip DDS 单播对端 IP
proxy.buf_size DDS Socket 缓冲区大小
proxy.mtu_size DDS MTU 大小
proxy.data_callback_mode 代理数据回调模式：direct 或 queued
proxy.api.security_key proxy_api 模式的安全密钥
proxy.api.reliable proxy_api 模式是否使用可靠转发
proxy.api.direct proxy_api 模式是否使用直连 SHM 转发
proxy.api.match_version proxy_api 模式是否与外部 ProxyServer 做版本匹配
proxy.server.max_packet_size proxy_server 模式下允许转发的最大 payload（MiB）。默认 0.0 代表不限制（webviz 的桥接实现对 >0 才启用阈值判断），示例中写 4.0 仅为演示用
proxy.server.use_iox proxy_server 模式下是否启动内嵌 Iceoryx RouDi
proxy.server.iox_config proxy_server 模式的 Iceoryx 配置文件
proxy.server.iox_strategy proxy_server 模式的 Iceoryx 内存策略
proxy.server.iox_monitoring proxy_server 模式的 Iceoryx 监控开关

设计约束：

  • proxy_api 适合复用独立代理的场景，--proxy_reliable、--proxy_direct、--proxy_no_match_version 只在该模式下生效
  • proxy_data_callback_mode=queued 会把 DataCallback 串行化到上层 WebViz 服务（vlink-foxglove 或 vlink-rerun）持有的 MessageLoop；direct 则直接在桥接回调线程转发
  • proxy_server 适合低时延本地桥接，--proxy_max_packet_size、--proxy_use_iox 等仅在该模式下生效
  • proxy_server 采用进程内本地桥接语义，不支持 proxy_role=listener
  • proxy_server 模式会直接订阅/发布原始 VLink Topic，因此能减少一次代理中转 DDS 通信和一个额外进程

编译选项

CMake 选项

在根 CMakeLists.txt 中：

option(ENABLE_WEBVIZ "Enable webviz" OFF)

WebViz 子目录中可独立控制两个后端：

option(ENABLE_WEBVIZ_FOXGLOVE "Enable Foxglove for webviz" ON)
option(ENABLE_WEBVIZ_RERUN "Enable Rerun for webviz" OFF)

WebViz 的单元测试走项目统一的测试开关：

option(ENABLE_TEST "Enable test" ON)

说明：

  • ENABLE_WEBVIZ 默认 OFF，且在顶层 CMakeLists.txt 中依赖 ENABLE_PROXY（ENABLE_WEBVIZ=ON 但 ENABLE_PROXY=OFF 时会打印 warning 并关闭 WebViz）
  • ENABLE_WEBVIZ=ON 只会启用 WebViz 总入口；ENABLE_WEBVIZ_FOXGLOVE 默认 ON，ENABLE_WEBVIZ_RERUN 默认 OFF，若需要 vlink-rerun，还需显式打开 ENABLE_WEBVIZ_RERUN=ON
  • vlink-foxglove 是 C++ WebSocket bridge 可执行文件（基于 websocketpp），把 VLink 数据按 Foxglove schema 推给浏览器里的 Foxglove Studio，**不是纯浏览器端程序**
  • vlink-rerun 是 C++ 可执行文件，使用 Rerun 官方 C++ SDK（<rerun.hpp>），支持 spawn / connect / serve / save 四种模式，**同样不是纯浏览器端程序**
  • 两者都链接 vlink::proxy_api（webviz/CMakeLists.txt），因此离不开 ENABLE_PROXY
  • vlink-rerun 及 vlink-bag2rrd 还要求本机能找到 rerun_sdk
  • 当前仓库没有额外的 WebViz 专属测试目标；仍沿用项目统一测试框架

依赖项

依赖库 用途 两者共用 Foxglove 专用 Rerun 专用
vlink::all proxy_server 本地桥接、公用运行时 ✅
vlink::proxy_api proxy_api 通信层 ✅
protobuf Protobuf 消息动态解析 ✅
flatbuffers FlatBuffers 消息处理 ✅
nlohmann/json JSON 配置解析 ✅
argparse 命令行参数解析 ✅
exprtk 数学表达式引擎 ✅
websocketpp + asio WebSocket 服务端 ✅
rerun_sdk Rerun C++ SDK ✅

编译与安装

#编译（需先确保依赖可用）
cmake -B build -DENABLE_WEBVIZ=ON -DENABLE_WEBVIZ_RERUN=ON
cmake --build build -j8
#安装
cmake --install build

安装后，可执行程序位于 <prefix>/bin/：

  • vlink-foxglove（实时 Foxglove 桥接服务）
  • vlink-rerun（实时 Rerun 桥接服务）
  • vlink-bag2mcap（Bag 文件离线转换为 MCAP 格式）
  • vlink-bag2rrd（Bag 文件离线转换为 RRD 格式）

配置文件安装到 <prefix>/etc/vlink/（路径由 INSTALL_CONFIG_DIR CMake 缓存变量决定，默认 etc/vlink）下的工具子目录：

  • foxglove/foxglove_config.json（以及 foxglove/vlink_msgs/、foxglove/foxglove_msgs/、foxglove/rpc_msgs/ 目录）
  • rerun/rerun_config.json（以及 rerun/vlink_msgs/ 目录）

Foxglove 后端（vlink-foxglove）

功能概述

vlink-foxglove 是一个实时 WebSocket 桥接服务，实现了 Foxglove WebSocket Protocol v1，将 VLink 中间件的实时数据流转换为 Foxglove Studio 可直接消费的标准 FlatBuffer 或 Protobuf 编码消息。

核心能力：

  • **实时数据桥接**：通过 WebSocket 将 VLink 实时数据推送到 Foxglove Studio
  • **自动通道发现**：通过 ProxyBridge 自动发现系统中所有在线 URL，动态 advertise/unadvertise
  • **消息格式转换**：通过 FoxgloveConverter 将 VLink Protobuf/FlatBuffers/零拷贝类型转换为 Foxglove 标准 Schema
  • **自定义消息映射**：通过 JSON 配置文件定义任意 VLink 消息类型到 Foxglove Schema 的映射规则
  • **数学表达式引擎**：字段映射支持 exprtk 数学表达式，可在转换过程中进行单位换算、坐标变换等计算
  • **话题过滤**：支持黑白名单机制，精确控制哪些 URL 对外可见
  • **时间同步**：支持从消息中提取消息级时间戳（timestamp_field）；若消息未显式提供消息级时间戳，则回退到最近一次 Time 回调提供的 proxy-server 系统时间，并结合本地经过时间外推得到传输侧 wall-clock 兜底时间。该时间仅用于传输侧兜底，不代表采集时间或传感器时间
  • **连接图**：支持 connectionGraph 能力，在 Foxglove 中查看节点拓扑
  • **客户端发布**：支持 clientPublish 能力，Foxglove Studio 前端消息经 foxglove_msgs 或 ConvertPlugin 转换后调用桥接层 send_data() 发往 VLink
  • **服务调用**：支持 Foxglove Service Call，经 rpc_msgs/*.json 示例配置将前端 JSON 请求映射到 VLink Client 调用，再把后端响应转换回前端 JSON
  • **资源获取**：支持 fetchAsset 能力，从配置的资源目录中提供文件下载
  • **插件扩展**：支持 SchemaPlugin（动态 Schema 注册）和 MessageConvertPlugin（自定义转换逻辑）

命令行参数

vlink-foxglove [OPTIONS]
参数 说明 默认值
-p, --port WebSocket 服务端口 8765
-a, --address WebSocket 绑定地址 0.0.0.0
-c, --config JSON 配置文件路径 空
--name Foxglove 服务名称 vlink-foxglove
--proto_dir Proto 文件目录（动态解析） 空
--fbs_dir FBS 文件目录（动态 FlatBuffers 解析） 空
--schema_plugin Schema 插件共享库路径 空
--convert_plugin 消息转换插件共享库路径 空
--convert_plugin_config 转换插件配置字符串 空
--vlink_msgs vlink_msgs 映射文件路径（可多个） 空
--foxglove_msgs foxglove_msgs 映射文件路径（仅 Foxglove） 空
--rpc_msgs rpc_msgs RPC 映射文件路径（可多个） 空
--send_time 启用向前端推送时间更新 false
--parameters_url Foxglove Parameters 下发绑定的 VLink URL；仅用于 setParameters 时创建 Setter<Bytes> 空
--parameters_encoding 参数后端序列化格式：json/protobuf/flatbuffer（兼容读取 flatbuffers） json
-i, --filter URL 过滤字符串，空格分隔，大小写不敏感 空
-k, --black 将 -i/--filter 作为黑名单模式 false
--allow_multiple 允许同机同时运行多个 vlink-foxglove 实例 false

共享代理参数请参考上文“**Proxy 接入模式与共享参数**”章节，vlink-foxglove 支持完整的 --proxy_* 选项集。

握手要求：

  • Foxglove 客户端必须协商 foxglove.websocket.v1 子协议；未带该子协议的连接会被直接拒绝。

配置文件

foxglove_config.json 是 vlink-foxglove 的根配置文件。仅当显式传入 --config 时才会加载；未传入时不会在当前目录或上级目录自动搜索配置文件。

配置文件结构：

{
"name": "vlink-foxglove-bridge",
"port": 8765,
"address": "0.0.0.0",
"send_time": false,
"filter": {
"whitelist": [],
"blacklist": []
},
"capabilities": {
"time": false,
"connection_graph": true,
"publish": true,
"rpcs": true,
"assets": false
},
"parameters": {
"url": "dds://foxglove/parameters",
"encoding": "json",
"values": [
{ "name": "vehicle.mode", "value": "AUTO" },
{ "name": "control.max_speed", "value": 12.5, "type": "float64" },
{ "name": "planner.enable_debug", "value": true }
]
},
"proxy": {
"interface_mode": "proxy_api",
"role": "controller",
"domain_id": 0,
"dds_impl": "dds",
"native": false,
"enable_tcp": false,
"bind_ip": "",
"peer_ip": "",
"buf_size": 0,
"mtu_size": 0,
"api": {
"security_key": "",
"reliable": false,
"direct": false,
"match_version": true
},
"server": {
"max_packet_size": 4.0,
"use_iox": false,
"iox_config": "",
"iox_strategy": 2,
"iox_monitoring": true
}
},
"proto_dir": "",
"fbs_dir": "",
"schema_plugin_path": "",
"convert_plugin_path": "",
"convert_plugin_config": "",
"vlink_msgs": [
"vlink_msgs/example_gps.json",
"vlink_msgs/example_imu.json",
"vlink_msgs/example_obstacle.json",
"vlink_msgs/example_frame_transform.json",
"vlink_msgs/example_laserscan.json",
"vlink_msgs/example_log.json",
"vlink_msgs/example_raw_image.json",
"vlink_msgs/example_camera_calibration.json",
"vlink_msgs/example_joint_states.json"
],
"foxglove_msgs": [
"foxglove_msgs/example_command.json",
"foxglove_msgs/example_command_flatbuffers.json",
"foxglove_msgs/example_command_json_proto_schema.json",
"foxglove_msgs/example_json_payload.json"
],
"rpc_msgs": [
"rpc_msgs/example_set_mode_rpc.json",
"rpc_msgs/example_reset_rpc.json"
]
}

webviz 下的本地配置 / 映射 JSON 统一使用 snake_case 键名，例如 schema_name、schema_encoding、encoding、default_value。 Foxglove WebSocket 协议自身的在线报文字段仍然保持官方定义，例如 schemaName、channelId、serviceId；这些是协议字段，不是本地配置键。 同一个映射文件若写成 JSON 数组，则要求数组内每一项都合法；任意一项校验失败时，该文件整体不会生效，避免部分加载导致行为不确定。

配置项 说明
name 服务名称，显示在 Foxglove Studio 中
port WebSocket 端口号
address 绑定 IP 地址
filter.whitelist URL 白名单；若写成字符串，则按空格切分并做大小写不敏感子串匹配；若写成字符串数组，则通常应填写完整 URL，并按数组元素做严格精确匹配
filter.blacklist URL 黑名单；若写成字符串，则按空格切分并做大小写不敏感子串匹配；若写成字符串数组，则通常应填写完整 URL，并按数组元素做严格精确匹配
capabilities.time 是否显式开启 Foxglove time capability；若配置了 send_time 或存在 converter: "send_time" 的内部时间源，服务端仍会自动对外暴露 time capability
capabilities.connection_graph 是否支持连接图
capabilities.publish 是否允许前端下发消息并回写到 VLink；若配置了 foxglove_msgs 且未显式关闭，默认会自动打开
capabilities.rpcs 是否对前端暴露 Service Call；若配置了 rpc_msgs 且未显式关闭，默认会自动打开
capabilities.assets 是否开放 fetchAsset；需要同时配置 asset_dirs
parameters.url Foxglove setParameters 下发绑定的后端 VLink URL；配置后会创建 Setter<Bytes> 将参数更新写到该 URL；该能力不受 topic URL filter 约束
parameters.encoding 写往 parameters.url 的后端序列化格式，支持 json / protobuf / flatbuffer，并兼容读取 flatbuffers；默认 json
parameters.values 前端 Parameters panel 初始参数表；Foxglove server 用它回复 getParameters / subscribeParameterUpdates；未配置时面板初始为空。这里的每个条目都必须显式包含 value
send_time 是否推送 Proxy 服务时间到前端（默认 false）；这是独立的内部时间流，不依赖前端 channel subscribe
proxy 共享代理配置对象；字段定义见“Proxy 接入模式与共享参数”
proto_dir .proto 文件目录（相对路径基于配置文件目录）
fbs_dir .fbs 文件目录
schema_plugin_path Schema 插件共享库路径（相对路径基于配置文件目录）
convert_plugin_path 转换插件共享库路径（相对路径基于配置文件目录）
convert_plugin_config 转换插件配置字符串；按原样传给插件，不做相对路径解析
vlink_msgs vlink_msgs 映射文件列表（相对路径基于配置文件目录）
foxglove_msgs foxglove_msgs 映射文件列表（相对路径基于配置文件目录）
rpc_msgs RPC 映射文件列表；仓库示例位于 rpc_msgs/
asset_dirs 允许 fetchAsset 访问的目录列表；相对路径基于配置文件目录，不存在的目录会被忽略，若最终为空则 assets 能力会自动关闭

filter 必须是对象，filter.whitelist / filter.blacklist 必须是字符串或字符串数组；capabilities 必须是对象；parameters 必须是对象；vlink_msgs / foxglove_msgs / rpc_msgs / asset_dirs 必须是字符串数组。上述字段类型写错时，当前配置文件会直接判定为无效。

foxglove_msgs 前端下发映射

foxglove_msgs 仅用于 Foxglove 的 clientPublish / Publish panel 下发链路。Foxglove 前端下发到后端的 payload 固定按 JSON 处理；foxglove_msgs 只负责把这份前端 JSON 编成目标 ser 对应的后端 payload，然后调用桥接层 send_data() 发回 VLink。

它的职责边界需要明确：

  • foxglove_msgs 负责“前端按 url 发布一条消息”
  • rpc_msgs 负责“前端按 service name 发起一次请求-响应调用”
  • Foxglove 的 Variables / Variable Slider 是前端布局变量，不是后端 WebSocket 协议能力；后端不会直接收到“变量更新”
  • Foxglove 的 Parameters 面板显示的数据，由 parameters.values 提供；前端修改后的参数更新，再通过 parameters.url 下发到后端
  • 仅配置 parameters.url 而不配置 parameters.values 时，Parameters 面板初始会是空的；parameters.url 只负责把修改后的参数下发到后端，不负责生成前端参数列表
  • Foxglove 内置 Teleop panel 当前不适用于 custom WebSocket 数据源；它不会向 webviz/foxglove 发送 clientPublish 消息。若要做遥控，请改用 Publish panel、Service Call panel，或自定义 Foxglove extension panel

匹配顺序如下：

  1. 先按前端 publish 的 url + schema_name + schema_encoding 尝试命中 foxglove_msgs；若前端没有把这些字段全部带上，后端会用本地映射把缺失的 schema 回填
  2. 只有在没有命中静态 foxglove_msgs 时，才会退回 ConvertPlugin 的 can_convert_frontend() / get_publish_info() 做兜底

只要配置了 foxglove_msgs，capabilities.publish 在未显式配置时会自动打开。仅配置 convert_plugin_path 时不会自动开启 publish，因为后端无法主动 advertise 出固定的 Publish channels。 当前 serverInfo.supportedEncodings 固定只有 ["json"]，因为 Publish panel 和 Service Call panel 面向前端的输入都被收敛成 JSON。

convert_plugin_config 无论来自命令行还是 JSON，都会作为原始配置字符串传给 ConvertPlugin，不会被当作文件路径展开。

{
"url": "dds://vehicle/control/cmd",
"encoding": "protobuf",
"ser": "control.proto.VehicleCmd"
}
字段 必填 说明
encoding 否 目标后端 payload 编码，支持 json / text / protobuf / flatbuffers；对 protobuf / flatbuffers 目标应显式提供；对 ser: "json" / "text" 可省略并自动推导
schema_name 否 前端 JSON schema 名称；若与 ser 相同可省略，后端会自动继承
schema_encoding 否 前端 schema 编码；仅支持 jsonschema / json
schema 否 前端 JSON schema 内容；省略时会按目标 ser 自动生成默认 JSON schema
url 否 目标 URL 选择器。可缺省；可写单个字符串、字符串数组，或 { "whitelist": ..., "blacklist": ... } 对象
ser 是 转换后的目标 VLink 序列化类型

补充规则：

  • Foxglove 前端下发到后端的输入一律按 JSON 处理，不再配置前端 encoding
  • foxglove_msgs 这类前端下发映射配置不接受单独的 schema_type 字段；当前实现会根据 encoding 解析出目标 family，并在运行时继续把解析后的 schema_type 带入后端路由元数据
  • url 缺省时，表示这条映射不限制 URL；最终发送到后端的目标 URL 直接取前端 publish 的 topic
  • url 为字符串时，表示单个精确 URL；为字符串数组时，表示多个精确 URL，并会为这些 URL 提前创建 Publish channels
  • url 为对象时，复用 filter.whitelist / filter.blacklist 的语义：字符串按空格切词做大小写不敏感子串匹配，数组按完整 URL 做严格精确匹配
  • url 对象里的 whitelist / blacklist 若不是字符串或字符串数组，会直接判定该映射无效
  • foxglove_msgs 不再单独维护前端别名 topic；前端 topic 直接等于运行时 URL
  • 前端下发链路不再支持 field_mappings
  • foxglove_msgs 不再支持 passthrough / passthrough_json
  • 对于“前端 JSON，但目标 ser 是 Protobuf / FlatBuffers”的场景，后端会直接用官方 JSON 解析能力把 JSON 编成目标二进制
  • 若显式写了 schema / schema_path，则必须能解析成合法 JSON schema；配置错误不会再静默回退成自动生成 schema
  • 若只配置了 ConvertPlugin 而没有静态精确 url 的 foxglove_msgs，插件仍然可以处理前端 publish，但需要显式开启 capabilities.publish，并且后端无法主动 advertise 出固定的 Publish panel channels

foxglove_msgs 示例目录

仓库内置了多种前端下发示例：

  • webviz/foxglove/etc/foxglove_msgs/example_command.json：JSON -> Protobuf，直接使用目标 Protobuf schema
  • webviz/foxglove/etc/foxglove_msgs/example_command_json_proto_schema.json：显式 JSON schema + JSON -> Protobuf
  • webviz/foxglove/etc/foxglove_msgs/example_command_flatbuffers.json：JSON -> FlatBuffer
  • webviz/foxglove/etc/foxglove_msgs/example_nested_expression.json：嵌套 JSON -> Protobuf 直接路由
  • webviz/foxglove/etc/foxglove_msgs/example_json_payload.json：转换后输出 JSON payload
  • webviz/foxglove/etc/foxglove_msgs/example_repeated_protobuf.json：前端数组 JSON -> Protobuf 直接路由
  • webviz/foxglove/etc/foxglove_msgs/example_teleop_cmd_vel.json：为 custom WebSocket 场景提供的 Teleop 替代写法，配合 Publish panel 发送 Twist 风格控制消息

rpc_msgs RPC 映射

rpc_msgs 只用于 Foxglove Service Call panel。Service Call panel 在前端是“输入 service name，然后发起一次请求并等待响应”，因此 rpc_msgs 不应该被拿来承载普通遥控 topic、按钮模板或滑块模板。

每条配置包含：

  • request：前端请求 JSON schema
  • 顶层 url / ser / encoding：后端 RPC 请求目标；url 不能缺省
  • response：后端响应如何回到前端；当前实现要求显式提供 response，并且至少给出 response.ser
  • schema / schema_name / schema_encoding：定义前端请求或响应的 schema
  • url 同样受全局 filter.whitelist / filter.blacklist 约束；被过滤掉的 RPC 不会对前端 advertise，前端强行调用也会被后端拒绝

补充说明：

  • 当前 webviz/foxglove 对前端宣告的 supportedEncodings 固定只有 ["json"]
  • rpc_msgs.request 描述的是前端请求 JSON schema
  • rpc_msgs.response 描述的是前端响应 JSON schema
  • 顶层 url / ser / encoding 描述的是后端请求目标
  • response.ser 描述的是后端 RPC 响应的实际序列化类型；后端会把它解码后统一回前端 JSON
  • response.encoding 目前仅支持 json / text / protobuf / flatbuffers，不支持 zerocopy
{
"name": "vehicle/set_mode",
"type": "vehicle.SetMode",
"timeout_ms": 1500,
"request": {},
"url": "dds://vehicle/service/set_mode",
"encoding": "protobuf",
"ser": "control.proto.SetModeRequest",
"response": {
"encoding": "protobuf",
"ser": "control.proto.SetModeResponse"
}
}

内置示例：

  • webviz/foxglove/etc/rpc_msgs/example_set_mode_rpc.json
  • webviz/foxglove/etc/rpc_msgs/example_reset_rpc.json

按前端能力反推后的后端设计

Foxglove 前端常见的几个交互入口，在 webviz 里应该对应成下面这三类，而不是混在一起：

Foxglove 前端功能 后端能力 当前配置入口 说明
Publish panel / 按 url 下发控制消息 clientPublish foxglove_msgs 适合遥控、调试命令、模板化控制消息
Service Call panel services rpc_msgs 适合请求-响应式调用；前端以 service name 选服务
Variables / Variable Slider 前端布局变量 无后端配置 变量值留在前端布局内部，可被 Publish panel 模板引用，但不会自动变成后端协议
Parameters panel parameters / parametersSubscribe parameters.values + parameters.url parameters.values 决定前端面板显示哪些参数；parameters.url 负责把前端修改后的参数更新下发到后端；若未配置 parameters.values，面板初始为空

当前实现里，Variables / Variable Slider 仍然只是前端布局变量；如果你需要真正的后端参数同步，请走 parameters 能力，不要再把它设计进 rpc_msgs 或 foxglove_msgs。

参数功能保持收敛，只支持“本地参数表 + 单个下发 URL”这一种模型：

  • parameters.values：Foxglove server 本地维护的参数表，决定前端 Parameters panel 的显示内容
  • parameters.values 里的每个条目都必须显式带 value；这里只接受“初始值”，不接受“删除项”
  • parameters.url：创建 Setter<Bytes> 的目标 URL；当前端执行 setParameters 时，服务端会把更新后的参数表编码后写到这个 URL
  • 如果只配置了 parameters.url 而没有 parameters.values，Foxglove server 仍然会接受 setParameters，但 Parameters 面板打开时不会自动出现任何参数项
  • parameters.values 不会在服务启动时自动写到 parameters.url；只有前端实际执行 setParameters 后，后端 Setter 才会发出参数快照
  • getParameters([]) / subscribeParameterUpdates([]) 的空 parameterNames 数组表示“全部参数”
  • subscribeParameterUpdates(names) 会直接替换该客户端旧的参数订阅集合，不会和旧集合叠加
  • unsubscribeParameterUpdates([]) 会清空该客户端全部参数订阅；unsubscribeParameterUpdates(names) 只从当前集合中移除指定参数
    • 若客户端当前订阅的是“全部参数”，则 unsubscribeParameterUpdates(names) 会转成“全部参数减去这些显式排除项”，后续新增参数仍会继续收到
  • parameterValues 不会再把“已删除 / 不存在”的参数作为空壳条目回给前端；删除后这些参数只会从结果中消失
  • json 模式：写往 parameters.url 的 payload 是 {"parameters":[...]} 这种 JSON 文本
  • protobuf 模式：写往 parameters.url 的 payload 是 vlink.webviz.foxglove.pb.ParameterSnapshot
  • flatbuffer 模式：写往 parameters.url 的 payload 是 vlink.webviz.foxglove.fbs.ParameterSnapshot

三种模式对外语义一致，参数条目统一写成：

{
"name": "vehicle.mode",
"value": "AUTO"
}

可选 type 仅支持三类显式提示：

  • byte_array
  • float64
  • float64_array

前端运行时若要删除参数，可在 setParameters 里省略 value 字段：

{
"name": "debug.temp_limit"
}

使用示例

# 基本启动（不加载配置文件）
vlink-foxglove
# 指定端口
vlink-foxglove -p 9090
# 使用白名单过滤多个 URL 关键字
vlink-foxglove -i "camera lidar"
# 使用黑名单过滤 URL 关键字
vlink-foxglove -i "debug test" -k
# 指定配置文件和 Proto 目录
vlink-foxglove -c /path/to/foxglove_config.json --proto_dir /path/to/protos
# 启用后端参数能力
vlink-foxglove --parameters_url dds://vehicle/parameters --parameters_encoding protobuf
# 叠加服务/前端下发映射
vlink-foxglove \
--rpc_msgs /path/to/rpc_msgs/set_mode.json \
--foxglove_msgs /path/to/foxglove_msgs/vehicle_cmd.json
# 使用特定 DDS 域
vlink-foxglove --proxy_domain_id 42
# 使用独立 ProxyServer + 安全密钥
vlink-foxglove --proxy_interface proxy_api --proxy_key "my_secret_key_32bytes_exactly!!"
# 进程内直连模式，减少一次代理中转，并把数据回调入队处理
vlink-foxglove --proxy_interface proxy_server --proxy_data_callback_mode queued
# 在 Foxglove Studio 中连接
# 打开 Foxglove Studio -> Data Source -> Foxglove WebSocket -> ws://localhost:8765

Rerun 后端（vlink-rerun）

功能概述

vlink-rerun 是一个实时数据桥接服务，将 VLink 中间件的数据流转换为 Rerun 原生 Archetype 格式，通过 gRPC 推送到 Rerun Viewer 进行多模态可视化。

核心能力：

  • **四种运行模式**：Spawn（自动启动 Rerun Viewer）、Connect（连接到已运行的 Viewer）、Serve（作为 gRPC 服务端等待连接）、Save（直接保存到 .rrd 文件）
  • **丰富的 Archetype 支持**：支持一组常用 Rerun Archetype 直接映射；Protobuf 路径覆盖最完整，FlatBuffers 路径覆盖其中的大多数，少数复杂 Archetype 仍会回退为 TextLog
  • **自动重连**：在 Spawn/Connect 模式下，定期检测连接健康状态，断线后自动重连
  • **零拷贝类型原生支持**：CameraFrame 直接转换为 Image/EncodedImage，PointCloud 直接转换为 Points3D
  • **插件扩展**：与 Foxglove 后端共享相同的 SchemaPlugin 和 MessageConvertPlugin 接口
  • **时间轴管理**：默认使用 timestamp（消息级时间戳优先、否则桥接层 wall-clock 兜底）和 seq（每 URL 的代理转发序列号）两条时间轴，可通过配置改名或关闭；若使用 converter: "send_time" 或插件 SendTime，还会额外更新 vlink_time duration 时间轴
  • **静态数据持久化**：Pinhole、ViewCoordinates、AnnotationContext 等配置数据使用 log_static 持久化
  • **Entity 清理**：代理断开或 Topic 失效时自动清除对应 Entity 数据
  • **Viewer 控制**：支持 recording_id、spawn/serve 内存上限、playback 行为、可执行文件路径等高级运行配置

命令行参数

vlink-rerun [OPTIONS]
参数 说明 默认值
-m, --mode 运行模式（spawn/connect/serve/save） spawn
-a, --address gRPC 地址（connect 模式） rerun+http://127.0.0.1:9876/proxy
--bind_ip 绑定 IP（serve 模式） 0.0.0.0
-p, --port 端口号（serve 模式） 9876
--save_path 保存路径（save 模式） 空
-c, --config JSON 配置文件路径 空
--name Rerun 应用名称 vlink-rerun
--proto_dir Proto 文件目录 空
--fbs_dir FBS 文件目录 空
--schema_plugin Schema 插件共享库路径 空
--convert_plugin 消息转换插件共享库路径 空
--convert_plugin_config 转换插件配置字符串 空
--vlink_msgs vlink_msgs 映射文件路径（可多个） 空
--recording_id 指定 Rerun recording ID 空
--spawn_memory_limit spawn 模式下 Viewer 的内存上限 75%
--spawn_server_memory_limit spawn 模式下内置 gRPC server 的内存上限 1GiB
--spawn_hide_welcome_screen spawn 模式下隐藏欢迎页 false
--spawn_no_detach spawn 模式下不要 detach 子进程 false
--spawn_executable_name spawn 模式下使用的可执行文件名 rerun
--spawn_executable_path spawn 模式下使用的可执行文件绝对路径 空
--serve_memory_limit serve 模式下 gRPC server 的内存上限 1GiB
--playback_behavior serve 模式播放策略（oldest_first/newest_first） oldest_first
--sequence_timeline 序列时间轴名称 seq
--timestamp_timeline 时间戳时间轴名称 timestamp
--disable_sequence_timeline 关闭序列时间轴 false
--disable_timestamp_timeline 关闭时间戳时间轴 false
-i, --filter URL 过滤字符串，空格分隔，大小写不敏感 空
-k, --black 将 -i/--filter 作为黑名单模式 false
--allow_multiple 允许同机同时运行多个 vlink-rerun 实例 false

共享代理参数请参考上文“**Proxy 接入模式与共享参数**”章节，vlink-rerun 同样支持完整的 --proxy_* 选项集。

运行模式

模式 说明 适用场景
spawn 自动启动本地 Rerun Viewer 进程并连接 本机开发调试（默认模式）
connect 连接到已运行的 Rerun Viewer 的 gRPC 地址 Viewer 已在远程机器运行
serve 作为 gRPC 服务端，等待 Rerun Viewer 主动连接 车端部署，远程查看
save 直接将数据保存为 .rrd 文件，不启动 Viewer 离线数据采集与后处理

配置文件

rerun_config.json 是 vlink-rerun 的根配置文件。仅当显式传入 --config 时才会加载；未传入时不会在当前目录或上级目录自动搜索配置文件。

配置文件结构：

{
"name": "vlink-rerun",
"mode": "spawn",
"address": "rerun+http://127.0.0.1:9876/proxy",
"bind_ip": "0.0.0.0",
"port": 9876,
"save_path": "",
"recording_id": "",
"filter": {
"whitelist": [],
"blacklist": []
},
"proxy": {
"interface_mode": "proxy_api",
"role": "controller",
"domain_id": 0,
"dds_impl": "dds",
"native": false,
"enable_tcp": false,
"bind_ip": "",
"peer_ip": "",
"buf_size": 0,
"mtu_size": 0,
"api": {
"security_key": "",
"reliable": false,
"direct": false,
"match_version": true
},
"server": {
"max_packet_size": 4.0,
"use_iox": false,
"iox_config": "",
"iox_strategy": 2,
"iox_monitoring": true
}
},
"proto_dir": "",
"fbs_dir": "",
"schema_plugin_path": "",
"convert_plugin_path": "",
"convert_plugin_config": "",
"spawn_memory_limit": "75%",
"spawn_server_memory_limit": "1GiB",
"spawn_hide_welcome_screen": false,
"spawn_detach_process": true,
"spawn_executable_name": "rerun",
"spawn_executable_path": "",
"serve_memory_limit": "1GiB",
"playback_behavior": "oldest_first",
"sequence_timeline": "seq",
"timestamp_timeline": "timestamp",
"use_sequence_timeline": true,
"use_timestamp_timeline": true,
"vlink_msgs": [
"vlink_msgs/example_gps.json",
"vlink_msgs/example_imu.json",
"vlink_msgs/example_obstacle.json",
"vlink_msgs/example_scalars.json",
"vlink_msgs/example_text_log.json",
"vlink_msgs/example_line_strips3d.json",
"vlink_msgs/example_points2d.json",
"vlink_msgs/example_pinhole.json",
"vlink_msgs/example_view_coordinates.json",
"vlink_msgs/example_asset3d.json",
"vlink_msgs/example_tensor.json",
"vlink_msgs/example_bar_chart.json"
]
}

filter.whitelist / filter.blacklist 支持两种写法，而且两者语义不同：

  • JSON 字符串数组，例如 ["dds://camera/front", "shm://lidar/top"]
  • 单个空格分隔字符串，例如 "camera lidar"
  • 若写成字符串，会先按空格切分，再按 URL 做大小写不敏感子串匹配，例如 "camera lidar" 会匹配相机和激光相关 URL
  • 若写成字符串数组，则数组项必须填写完整 URL，并按完整字符串做严格精确匹配，不做拆词，也不做大小写归一化

URL 到实体路径转换

Rerun 使用树状的实体路径（Entity Path）来组织数据。vlink-rerun 通过 url_to_entity_path() 将 VLink URL 自动转换为 Rerun 实体路径：

dds://camera/front -> dds/camera/front
shm://sensor/lidar -> shm/sensor/lidar
intra://control/cmd -> intra/control/cmd

转换规则：将 :// 替换为 /，使传输协议成为 Rerun 实体树的顶级命名空间。

Rerun 健康探测与重连

在 spawn 和 connect 模式下，RerunServer 会在自身 MessageLoop 上启动一个 5 秒周期的探测定时器：

  • 定时调用 flush_blocking() 探测当前 Viewer / gRPC 连接是否仍可用
  • 若探测失败，则记录告警并立即按当前模式重建 RecordingStream
  • 若启动时 Viewer 尚未可用（例如 spawn 还找不到可执行文件，或 connect 目标尚未启动），进程不会直接退出，而是进入重连等待模式，后续由这个 5 秒探测定时器持续重试
  • serve 和 save 模式不启用该探测，也不会做自动重连

这里的 flush_blocking() 只用于 Viewer 连通性探测，不参与消息时间戳推断，也不改变 timestamp_field / Proxy Time 的语义。

使用示例

# 自动启动 Rerun Viewer（默认模式）
vlink-rerun
# 连接到远程 Rerun Viewer
vlink-rerun -m connect -a "rerun+http://192.168.1.100:9876/proxy"
# 作为 gRPC 服务端
vlink-rerun -m serve -p 9876
# 保存为 RRD 文件
vlink-rerun -m save --save_path /tmp/vlink_recording.rrd
# 使用白名单过滤多个 URL 关键字
vlink-rerun -i "camera lidar"
# 使用黑名单过滤 URL 关键字
vlink-rerun -i "debug test" -k
# 指定 DDS 域和 Proto 目录
vlink-rerun --proxy_domain_id 42 --proto_dir /path/to/protos
# 指定 recording_id、时间轴和内存上限
vlink-rerun \
--recording_id vehicle-dev \
--sequence_timeline seq \
--timestamp_timeline sensor_time \
--spawn_memory_limit 16GB \
--serve_memory_limit 2GiB
# 进程内直连模式，减少一次代理中转
vlink-rerun --proxy_interface proxy_server --mode spawn

自定义消息映射

映射机制

WebViz 的核心扩展能力在于自定义消息映射（Custom Message Mapping）。通过 JSON 配置文件，用户可以定义任意 VLink 消息类型（Protobuf 或 FlatBuffers）到目标可视化 Schema 的转换规则，无需修改任何 C++ 代码。

两个后端共用相同的映射文件格式，但目标字段名有所不同：

  • Foxglove 后端使用 schema 指定目标 Foxglove Schema
  • Rerun 后端使用 archetype 指定目标 Rerun Archetype

JSON 映射文件格式

{
"ser": "proto.NavSatFix",
"schema": "foxglove.LocationFix",
"encoding": "protobuf",
"schema_encoding": "flatbuffers",
"converter": "",
"timestamp_field": "header.timestamp_us",
"timestamp_unit": "us",
"field_mappings": [
{
"source": "latitude",
"target": "latitude",
"expression": "",
"default_value": ""
}
]
}
字段 必填 说明
ser 是 VLink 序列化类型名（Protobuf 全限定名或 FlatBuffers 类型名）
schema 是* 目标 Foxglove Schema 名称（Foxglove 后端使用）
archetype 是* 目标 Rerun Archetype 名称（Rerun 后端使用）
encoding 否 源消息序列化格式，决定反序列化路径：protobuf 走 Proto 反射，flatbuffers 走 FBS 反射。Foxglove 默认 flatbuffers，Rerun 默认 protobuf
schema_encoding 否 Schema 编码格式（默认 flatbuffers，仅 Foxglove 后端使用）
converter 否 内置转换器名；Foxglove 常见值包括 camera_frame / point_cloud / passthrough / send_time，Rerun 常见值包括 camera_frame / point_cloud / raw_data / send_time
timestamp_field 否 源消息中的时间戳字段路径（如 header.timestamp_us），用于提取消息级时间戳并覆盖 Proxy 传输侧兜底时间
timestamp_unit 否 时间戳字段单位：s、ms、us、ns（默认 us）
field_mappings 否 字段映射数组；内置 converter、透传类映射或纯时间源映射可为空
  • Foxglove 后端读取 schema，Rerun 后端读取 archetype，同一个 JSON 文件可以同时包含两个字段以兼容两个后端；若使用内置 converter，则可以不写 schema / archetype。

**converter: "send_time" 约束**：当前静态映射必须显式提供 timestamp_field；未提供时配置文件会直接判定为无效，避免运行期静默不生效。

**encoding 字段非常重要**：它决定了 Converter 使用哪条反序列化路径。若源消息是 Protobuf 编码，必须设为 protobuf；若是 FlatBuffers 编码，必须设为 flatbuffers。错误的 encoding 会导致反序列化失败。

**timestamp_field 的作用**：默认情况下，WebViz 只能使用 Proxy Time 回调提供的系统时间作为传输侧 wall-clock 兜底，并在两次心跳之间按本地经过时间做外推。它不是采集时间，也不是传感器时间。若配置了 timestamp_field，Converter 会直接从消息内容中提取消息级时间戳，这对于需要精确传感器时间的场景（如相机同步、回放对齐）至关重要。当前实现也不会把 ProxyBridge::Data.timestamp 直接当作采集时间使用。

字段映射（FieldMapping）：

字段 必填 说明
source 是 源字段路径，支持点分嵌套和数组下标（如 header.frame_id、pose.position.x、waypoints[0].x）
target 是 目标字段名（各 Schema/Archetype 有特定的 target 名称，详见下文）
expression 否 exprtk 数学表达式，可引用源消息中的任意字段
default_value 否 源字段不存在时使用的默认值；支持字符串、数字、布尔和 null，数值目标会按字面量解析，字符串目标保持原值

映射文件也支持**数组格式**，在一个 JSON 文件中定义多条映射：

[
{ "ser": "type.A", "schema": "foxglove.LocationFix", ... },
{ "ser": "type.B", "schema": "foxglove.PoseInFrame", ... }
]

如何编写 vlink_msgs

建议按以下顺序写 vlink_msgs，这样最不容易踩坑：

  1. 先确认源消息真实序列化格式，再写 encoding
  2. 再确认目标可视化类型是 schema（Foxglove）还是 archetype（Rerun）
  3. 优先先做最小映射，只映射 2-3 个核心字段，确认能显示
  4. 再补 timestamp_field、默认值、表达式和重复字段映射
  5. 若出现“字段很多、层级很深、需要条件分支或复杂组装”，直接改用 ConvertPlugin

vlink_msgs 不支持 topic 字段。 Foxglove 中展示的 channel topic 固定等于运行时的 VLink URL，Rerun 中的 entity path 也固定由运行时 VLink URL 推导，所以 vlink_msgs 只需要描述“怎么把这个 ser 转成目标可视化消息”，不需要再额外写一层 topic。

vlink_msgs 的 url 是可选的 URL 选择器：

  • 缺省：这条映射只按 ser 命中
  • 字符串：单个精确 URL
  • 字符串数组：多个精确 URL
  • 对象：复用 filter.whitelist / filter.blacklist 语义；字符串按空格切词做大小写不敏感子串匹配，数组按完整 URL 做严格精确匹配

只要配置了 url，这条 vlink_msgs 就只会对命中的运行时 URL 生效；未命中的 URL 不会走这条 mapping / converter。

同样地，vlink_msgs / foxglove_msgs / rpc_msgs 这三类本地映射 JSON 都统一使用 snake_case 键名；不要写成 schemaName、payloadEncoding、defaultValue 这类驼峰形式。 只有 Foxglove WebSocket 在线协议报文字段仍保持官方驼峰命名，例如 schemaName、channelId、serviceId、supportedEncodings、services。

对于 Foxglove 上行链路，vlink_msgs 现在也支持显式透传：当原始 VLink payload 本身就已经是目标 Foxglove Protobuf 或 FlatBuffers payload 时，可以写 converter: "passthrough"。这时不会做字段映射或重编码，而是直接把原始 bytes 发给前端。

{
"ser": "vehicle.proto.Status",
"schema": "vehicle.proto.Status",
"encoding": "protobuf",
"schema_encoding": "protobuf",
"converter": "passthrough"
}

这个模式下有两个约束：

  • encoding 目前只能是 protobuf 或 flatbuffers
  • schema_encoding 必须与 encoding 一致

还需要注意：

  • Foxglove 会先按 url + ser 选择最具体的 vlink_msgs 映射；精确 URL 优先级高于模式匹配，高于不带 url 的默认映射
  • Rerun 允许同一个 ser 注册多条 vlink_msgs；运行时会按每个 Archetype / converter 选择最具体的一条命中映射，因此可以把同一条源消息同时输出到多个不同 Archetype
  • 在 Rerun 中，converter: "send_time" 或插件 SendTime 不会生成普通 Archetype，而是把消息里的时间戳写到 vlink_time duration 时间轴

实战上最常见的 6 类写法如下：

  • **直拷贝字段**：{ "source": "latitude", "target": "latitude" }
  • **嵌套字段**：{ "source": "pose.position.x", "target": "position_x" }
  • **数组元素**：{ "source": "waypoints[0].x", "target": "waypoints[0].x" }
  • **重复数组入口**：{ "source": "obstacles", "target": "entities" }
  • **默认值**：{ "source": "header.frame_id", "target": "frame_id", "default_value": "base_link" }
  • **表达式**：{ "source": "speed_mps", "target": "value", "expression": "speed_mps * 3.6" }
  • **消息时间戳**："timestamp_field": "header.timestamp_ns", "timestamp_unit": "ns"

仓库已经补了一批覆盖面更广的示例，适合直接照着改：

  • Foxglove vlink_msgs/
    • example_gps.json
    • example_imu.json
    • example_obstacle.json
    • example_frame_transform.json
    • example_laserscan.json
    • example_log.json
    • example_raw_image.json
    • example_camera_calibration.json
    • example_joint_states.json
  • example_expression.json
  • example_passthrough_protobuf.json
  • example_timestamp.json
  • example_send_time.json
  • Rerun vlink_msgs/
    • example_gps.json
    • example_imu.json
    • example_obstacle.json
    • example_scalars.json
    • example_text_log.json
    • example_line_strips3d.json
    • example_points2d.json
    • example_pinhole.json
    • example_view_coordinates.json
    • example_asset3d.json
    • example_tensor.json
    • example_bar_chart.json
    • example_expression.json
    • example_timestamp.json
    • example_send_time.json

如何编写 foxglove_msgs

foxglove_msgs 解决的是“Foxglove 前端发什么，VLink 后端真正收到什么”：

  1. 先确定目标 ser
  2. 再确定目标后端 encoding
  3. 只在需要限制或预创建 URL 时写 url
  4. 若前端需要显式表单 / 校验，再补 schema_name / schema_encoding / schema
  5. 若仍然需要非同型转换，直接交给 ConvertPlugin，不要再往 foxglove_msgs 里塞字段映射逻辑

补充约束：

  • 前端下发到后端的请求始终是 JSON
  • encoding 描述的是后端目标 payload 编码，不再描述前端输入编码
  • 若 ser 不是 json，不要写 encoding: "json"；这会在装载阶段被直接拒绝
  • 若 encoding: "protobuf" 或 encoding: "flatbuffers"，后端会把前端 JSON 直接用官方 JSON 解析器编成目标二进制
  • 若目标 ser 是 "json" / "text"，且没有显式指定 encoding，后端会自动补成对应编码
  • url 缺省时，这条映射不限制 URL；最终发送到后端的目标 URL 直接取前端 publish 的 topic
  • url 为字符串 / 字符串数组时，会按精确 URL 命中；精确 URL 还能提前创建 Publish channels
  • url 为对象时，复用 filter.whitelist / filter.blacklist 语义
  • 前端下发链路不再支持 field_mappings
  • foxglove_msgs 不再支持 passthrough
  • 若某条 vlink_msgs 使用 converter: "send_time"，服务端会把它当成内部时间源常驻订阅，并直接发送 Foxglove time update，即使前端没有 subscribe 任何 topic
  • 若这条 send_time 映射还能解析出真实消息 schema（例如 example_send_time.json 里的 gpal.proto.ChassisInfo），它仍会作为普通可见 channel 对外 advertise；只有纯内部 send_time 通道才会隐藏

四个最典型的内置示例是：

  • example_command.json：JSON -> Protobuf
  • example_command_flatbuffers.json：JSON -> FlatBuffer
  • example_command_json_proto_schema.json：显式 JSON schema + JSON -> Protobuf
  • example_nested_expression.json：嵌套 JSON -> Protobuf 直接路由
  • example_json_payload.json：JSON -> JSON payload
  • example_repeated_protobuf.json：前端数组/重复字段组装成目标 Protobuf

Foxglove Schema 字段映射参考

Foxglove 后端内嵌了一组 Foxglove 标准 FlatBuffers Schema。其中大多数 Schema 提供了基于 field_mappings 的结构化转换，CompressedImage、PointCloud 等则主要通过零拷贝内置转换器使用。

这些带 field_mappings 的 Schema 主要同时支持 **Protobuf 路径**（反序列化后字段提取）和 **FlatBuffers 路径**（通过反射 API 字段提取）。

Converter 根据 schema 的值自动选择对应的转换方法。以下是每个 Schema 期望的 target 字段名：

foxglove.LocationFix – GPS/GNSS 定位

target 名 类型 说明
timestamp uint64 时间戳（微秒），自动转换为 Time{sec,nsec}
timestamp_ns uint64 时间戳（纳秒），与 timestamp 二选一
frame_id string 坐标系 ID
latitude double 纬度（度）
longitude double 经度（度）
altitude double 海拔（米）

示例 – GNSS 消息映射：

{
"ser": "proto.NavSatFix",
"schema": "foxglove.LocationFix",
"encoding": "protobuf",
"schema_encoding": "flatbuffers",
"timestamp_field": "time_gnss",
"timestamp_unit": "ns",
"field_mappings": [
{ "source": "time_gnss", "target": "timestamp_ns" },
{ "source": "header.frame_id", "target": "frame_id", "default_value": "gnss" },
{ "source": "latitude", "target": "latitude" },
{ "source": "longitude", "target": "longitude" },
{ "source": "altitude", "target": "altitude" }
]
}

**encoding 与 schema_encoding 的区别**：encoding 指定源 VLink 消息的序列化格式（这里是 protobuf），schema_encoding 指定输出到 Foxglove 的 Schema 编码格式（通常是 flatbuffers，因为 Foxglove 内嵌了 FlatBuffer Schema）。

foxglove.PoseInFrame – 位姿（位置 + 姿态）

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
position_x double 位置 X
position_y double 位置 Y
position_z double 位置 Z
pose msg 源字段为含 x,y,z,w 的四元数消息，直接提取姿态
pose_euler msg 源字段为含 x,y,z 的欧拉角消息（roll,pitch,yaw），自动转四元数

foxglove.SceneUpdate – 3D 场景（障碍物、检测框等）

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID（默认 base_link）
entities repeated 源字段指向重复消息数组（如 obstacles），每个元素生成一个 CubePrimitive
entity_sub_items string 可选，实体内的嵌套重复子字段名
entity_x double 实体中心 X（源字段路径）
entity_y double 实体中心 Y
entity_z double 实体中心 Z
entity_width double 实体宽度
entity_length double 实体长度
entity_height double 实体高度
entity_heading double 实体航向角（弧度），自动转为四元数

foxglove.FrameTransform – 坐标变换（单帧）

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
parent_frame_id string 父坐标系 ID
child_frame_id string 子坐标系 ID
translation_x double 平移 X
translation_y double 平移 Y
translation_z double 平移 Z
rotation_x double 四元数 X
rotation_y double 四元数 Y
rotation_z double 四元数 Z
rotation_w double 四元数 W
euler_roll double 欧拉角 Roll（与四元数二选一，自动转换）
euler_pitch double 欧拉角 Pitch
euler_yaw double 欧拉角 Yaw

foxglove.FrameTransforms – 坐标变换（批量）

target 名 类型 说明
transforms repeated 变换数组源字段
transform_timestamp uint64 子项时间戳（微秒）
transform_timestamp_ns uint64 子项时间戳（纳秒）
transform_parent_frame_id string 子项父坐标系 ID
transform_child_frame_id string 子项子坐标系 ID
transform_translation_x double 子项平移 X
transform_translation_y double 子项平移 Y
transform_translation_z double 子项平移 Z
transform_rotation_x double 子项四元数 X
transform_rotation_y double 子项四元数 Y
transform_rotation_z double 子项四元数 Z
transform_rotation_w double 子项四元数 W

foxglove.Log – 文本日志

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
level string 日志级别
message string 日志消息内容
name string Logger 名称
file string 源文件名
line uint32 源文件行号

foxglove.LaserScan – 激光扫描线

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
start_angle double 起始角度（弧度）
end_angle double 终止角度（弧度）
ranges repeated 距离数组
intensities repeated 强度数组

foxglove.RawImage – 原始图像

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
width uint32 图像宽度
height uint32 图像高度
encoding string 像素编码（如 rgb8）
step uint32 行步长（字节）
data bytes 像素数据

foxglove.GeoJSON – 地理 JSON

target 名 类型 说明
geojson string GeoJSON 字符串内容

foxglove.PosesInFrame – 位姿（批量）

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
poses repeated 位姿数组源字段
pose_position_x double 子项位置 X
pose_position_y double 子项位置 Y
pose_position_z double 子项位置 Z
pose_orientation_x double 子项四元数 X
pose_orientation_y double 子项四元数 Y
pose_orientation_z double 子项四元数 Z
pose_orientation_w double 子项四元数 W

foxglove.LocationFixes – GPS 定位点（批量）

target 名 类型 说明
fixes repeated 定位点数组源字段
fix_timestamp uint64 子项时间戳（微秒）
fix_timestamp_ns uint64 子项时间戳（纳秒）
fix_frame_id string 子项坐标系 ID
fix_latitude double 子项纬度
fix_longitude double 子项经度
fix_altitude double 子项海拔

foxglove.CameraCalibration – 相机标定

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
width uint32 图像宽度
height uint32 图像高度
distortion_model string 畸变模型
d repeated 畸变系数数组
k repeated 内参矩阵（3x3，行优先）
r repeated 矫正矩阵（3x3）
p repeated 投影矩阵（3x4）

foxglove.CompressedVideo – 压缩视频流

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
format string 视频编码格式（如 h264）
data bytes 视频帧数据

foxglove.Grid – 2D 栅格

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
column_count uint32 列数
cell_size_x double 单元格宽度
cell_size_y double 单元格高度
row_stride uint32 行步长（字节）
cell_stride uint32 单元格步长（字节）
fields repeated 字段描述数组
data bytes 栅格数据

foxglove.ImageAnnotations – 图像标注

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
circles repeated 圆形标注数组
points repeated 点标注数组
texts repeated 文字标注数组

foxglove.JointStates – 关节状态

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
joints repeated 关节数组源字段
joint_name string 子项关节名称
joint_position double 子项关节位置
joint_velocity double 子项关节速度
joint_effort double 子项关节力矩

foxglove.Point3InFrame – 3D 坐标点

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
position_x double X 坐标
position_y double Y 坐标
position_z double Z 坐标

foxglove.RawAudio – 原始音频

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
sample_rate uint32 采样率
number_of_channels uint32 通道数
format string 采样格式（如 f32le）
data bytes 音频数据

foxglove.VoxelGrid – 体素栅格

target 名 类型 说明
timestamp uint64 时间戳（微秒）
timestamp_ns uint64 时间戳（纳秒）
frame_id string 坐标系 ID
voxel_size_x double 体素宽度
voxel_size_y double 体素高度
voxel_size_z double 体素深度
row_count uint32 行数
column_count uint32 列数
slice_stride uint32 层步长
row_stride uint32 行步长
cell_stride uint32 单元格步长
fields repeated 字段描述数组
data bytes 体素数据

零拷贝类型（无需 field_mappings）

以下这些常见 Schema 不通过 field_mappings 转换，而是由零拷贝类型内置转换器直接处理：

Schema 名 对应零拷贝类型 说明
foxglove.CompressedImage vlink::zerocopy::CameraFrame 压缩图像
foxglove.PointCloud vlink::zerocopy::PointCloud 3D 点云
foxglove.Log vlink::zerocopy::RawData 原始字节的简要日志

Rerun Archetype 字段映射参考

Rerun 后端的 Converter 根据 archetype 的值选择对应的 log_* 方法。以下是每个 Archetype 期望的 target 字段名：

GeoPoints – 地理空间点

target 名 类型 说明
latitude double 纬度（度）
longitude double 经度（度）

Transform3D – 3D 坐标变换

target 名 类型 说明
position_x double 平移 X
position_y double 平移 Y
position_z double 平移 Z
pose msg 源字段为四元数消息（含 x,y,z,w），直接提取旋转
pose_euler msg 源字段为欧拉角消息（含 x,y,z），自动转四元数

Boxes3D – 3D 包围盒

target 名 类型 说明
entities repeated 重复消息数组（如 obstacles）
entity_sub_items string 嵌套子字段名
entity_x double 中心 X（回退查找 x/cx/position.x）
entity_y double 中心 Y
entity_z double 中心 Z
entity_width double 宽度（回退 width）
entity_length double 长度（回退 length）
entity_height double 高度（回退 height）
entity_heading double 航向角弧度（回退 heading_angle/yaw）

Points3D – 3D 点集

target 名 类型 说明
entities / points repeated 重复消息数组
point_x / entity_x double X 坐标（回退 x）
point_y / entity_y double Y 坐标（回退 y）
point_z / entity_z double Z 坐标（回退 z）
ranges repeated 可选，激光扫描距离数组（极坐标转笛卡尔）
angle_min double 可选，起始角度（配合 ranges 使用）
angle_max double 可选，终止角度
angle_increment double 可选，角度步长

LineStrips3D – 3D 折线段

target 名 类型 说明
entities / strips / points repeated 重复消息数组
point_x double X（回退 x）
point_y double Y（回退 y）
point_z double Z（回退 z）

LineStrips2D – 2D 折线段

target 名 类型 说明
entities / strips / points repeated 重复消息数组
point_x double X（回退 x）
point_y double Y（回退 y）

Boxes2D – 2D 包围盒

target 名 类型 说明
entities / boxes repeated 重复消息数组
center_x double 中心 X（回退 center_x）
center_y double 中心 Y（回退 center_y）
width / size_x double 宽度（回退 width）
height / size_y double 高度（回退 height）

Arrows3D – 3D 箭头

target 名 类型 说明
entities repeated 重复消息数组
origin_x double 起点 X
origin_y double 起点 Y
origin_z double 起点 Z
vector_x double 方向向量 X
vector_y double 方向向量 Y
vector_z double 方向向量 Z

Arrows2D – 2D 箭头

target 名 类型 说明
entities repeated 重复消息数组
origin_x double 起点 X
origin_y double 起点 Y
vector_x double 方向向量 X
vector_y double 方向向量 Y

Points2D – 2D 点集

target 名 类型 说明
entities / points repeated 重复消息数组
point_x double X（回退 x）
point_y double Y（回退 y）

EncodedImage – 编码图像

target 名 类型 说明
format string 图像格式（jpeg/png），可选
data bytes 图像二进制数据（回退 image_data）

Image – 原始图像

target 名 类型 说明
width uint32 图像宽度
height uint32 图像高度
data bytes 原始像素数据

自动根据数据大小推断通道数：4 通道 = RGBA，3 通道 = RGB，1 通道 = 灰度。

DepthImage – 深度图像

target 名 类型 说明
column_count / width double 图像宽度
row_count / height double 图像高度
data bytes 深度数据

EncodedDepthImage – 编码深度图像

target 名 类型 说明
data bytes 深度图像编码数据
media_type string 媒体类型（可选）
meter double 深度值到米的比例（可选）

SegmentationImage – 语义分割图像

target 名 类型 说明
width double 图像宽度
height double 图像高度
data bytes 分割掩码数据

Pinhole – 相机针孔模型

target 名 类型 说明
fx double 焦距 X（必须 >0）
fy double 焦距 Y（必须 >0）
cx double 主点 X
cy double 主点 Y
width / image_width double 图像宽度（可选）
height / image_height double 图像高度（可选）

使用 log_static 持久化，数据不会随时间消失。

Scalars – 标量时序值

target 名 类型 说明
value double 标量值

SeriesLine / SeriesPoint – 折线图 / 散点图

target 名 类型 说明
value double 数据值（同时记录到 Scalars 和 Series 组件）

也接受别名 SeriesLines 和 SeriesPoints。

TextLog – 文本日志

target 名 类型 说明
message string 日志文本（未映射时使用消息的 DebugString）
level / severity string 日志级别（可选）

Mesh3D – 3D 网格

target 名 类型 说明
vertices repeated 顶点数组（含 x,y,z 子字段）
triangle_indices repeated 三角形索引数组
vertex_normals repeated 法线数组（可选）
vertex_colors repeated 颜色数组（可选）

Cylinders3D – 3D 圆柱体

target 名 类型 说明
length float 长度
radius float 半径
center_x float 中心 X
center_y float 中心 Y
center_z float 中心 Z

Ellipsoids3D – 3D 椭球体

target 名 类型 说明
half_size_x float 半尺寸 X
half_size_y float 半尺寸 Y
half_size_z float 半尺寸 Z
center_x float 中心 X
center_y float 中心 Y
center_z float 中心 Z

Capsules3D – 3D 胶囊体

target 名 类型 说明
length float 长度
radius float 半径
center_x float 中心 X
center_y float 中心 Y
center_z float 中心 Z
qx float 旋转四元数 X（可选）
qy float 旋转四元数 Y（可选）
qz float 旋转四元数 Z（可选）
qw float 旋转四元数 W（可选）

GeoLineStrings – 地理折线

target 名 类型 说明
entities / line_strings / points repeated 点数组源字段
latitude / lat double 子项纬度
longitude / lon double 子项经度

BarChart – 柱状图

target 名 类型 说明
values repeated (double) 数据值数组

AnnotationContext – 标注上下文

target 名 类型 说明
entities / annotations / class_descriptions repeated 标注描述数组
class_id double 类别 ID
label string 类别标签
color_r double 颜色 R
color_g double 颜色 G
color_b double 颜色 B
color_a double 颜色 A（可选）

使用 log_static 持久化。

Asset3D – 3D 资源文件

target 名 类型 说明
data bytes 3D 模型文件数据
media_type string 媒体类型（如 model/gltf）

AssetVideo – 视频资源

target 名 类型 说明
data bytes 视频文件数据
media_type string 媒体类型（如 video/mp4）

VideoFrameReference – 视频帧引用

target 名 类型 说明
timestamp_ns int64 帧时间戳（纳秒）
video_reference string 视频实体路径（可选）

GraphNodes – 图节点

target 名 类型 说明
entities / nodes repeated 节点数组源字段
node_id string 节点 ID
position_x double 节点位置 X（可选）
position_y double 节点位置 Y（可选）
label string 节点标签（可选）
color_r double 节点颜色 R（可选）
color_g double 节点颜色 G（可选）
color_b double 节点颜色 B（可选）
color_a double 节点颜色 A（可选）

GraphEdges – 图边

target 名 类型 说明
entities / edges repeated 边数组源字段
source string 源节点 ID
target string 目标节点 ID
graph_type string 图类型（如 directed）

ViewCoordinates – 视图坐标系

target 名 类型 说明
system / coordinates string 坐标系名（RUB/RDF/FLU/FRD 等）

使用 log_static 持久化。默认为 RIGHT_HAND_Z_UP。

InstancePoses3D – 实例位姿

target 名 类型 说明
entities / poses repeated 位姿数组源字段
translation_x float 平移 X
translation_y float 平移 Y
translation_z float 平移 Z
qx float 四元数 X（可选）
qy float 四元数 Y（可选）
qz float 四元数 Z（可选）
qw float 四元数 W（可选）
scale_x float 缩放 X（可选）
scale_y float 缩放 Y（可选）
scale_z float 缩放 Z（可选）

Tensor – 张量

target 名 类型 说明
shape repeated 张量形状
data bytes 张量原始字节
dim_names repeated 可选，维度名称

当前 Tensor 的 Protobuf / FlatBuffers 直接映射路径 都已实现。若需要从 ConvertPlugin 输出 Tensor，可通过 data_base64 + shape (+ dim_names) 的 JSON 形式提供。

Rerun 映射 JSON 示例

GeoPoints – GNSS 定位到地图点：

{
"ser": "proto.NavSatFix",
"archetype": "GeoPoints",
"encoding": "protobuf",
"timestamp_field": "header.timestamp_us",
"timestamp_unit": "us",
"field_mappings": [
{ "source": "latitude", "target": "latitude" },
{ "source": "longitude", "target": "longitude" }
]
}

Transform3D – IMU 姿态到 3D 变换：

{
"ser": "proto.Imu",
"archetype": "Transform3D",
"encoding": "protobuf",
"field_mappings": [
{ "source": "orientation", "target": "pose" }
]
}

Boxes3D – 感知障碍物到 3D 包围盒：

{
"ser": "proto.PerceptionObstaclesStamped",
"archetype": "Boxes3D",
"encoding": "protobuf",
"timestamp_field": "header.timestamp_us",
"timestamp_unit": "us",
"field_mappings": [
{ "source": "obstacles", "target": "entities" },
{ "source": "position.x", "target": "entity_x" },
{ "source": "position.y", "target": "entity_y" },
{ "source": "position.z", "target": "entity_z" },
{ "source": "width", "target": "entity_width" },
{ "source": "length", "target": "entity_length" },
{ "source": "height", "target": "entity_height" },
{ "source": "heading_angle", "target": "entity_heading" }
]
}

Scalars – 速度标量时序图（带表达式）：

{
"ser": "proto.ChassisInfo",
"archetype": "Scalars",
"encoding": "protobuf",
"field_mappings": [
{ "source": "speed_mps", "target": "value", "expression": "speed_mps * 3.6" }
]
}

Points3D – 激光扫描极坐标转笛卡尔：

{
"ser": "proto.LaserScan",
"archetype": "Points3D",
"field_mappings": [
{ "source": "ranges", "target": "ranges" },
{ "source": "angle_min", "target": "angle_min" },
{ "source": "angle_max", "target": "angle_max" },
{ "source": "angle_increment", "target": "angle_increment" }
]
}

Pinhole – 相机内参模型：

{
"ser": "proto.CameraCalib",
"archetype": "Pinhole",
"field_mappings": [
{ "source": "intrinsic.fx", "target": "fx" },
{ "source": "intrinsic.fy", "target": "fy" },
{ "source": "intrinsic.cx", "target": "cx" },
{ "source": "intrinsic.cy", "target": "cy" },
{ "source": "image_width", "target": "width" },
{ "source": "image_height", "target": "height" }
]
}

Rerun 多映射支持

同一个 ser 可以注册多条映射（通过数组格式或多个 JSON 文件），但 Rerun 会按 url 选择器对**每个 Archetype / converter 单独选取最具体的一条映射**。因此一条消息可以同时输出到多个 Archetype，例如车辆位姿消息同时映射为 GeoPoints（地图显示）和 Transform3D（3D 场景显示）；若同一 Archetype 存在多条等价优先级映射，则该 Archetype 会被判定为歧义并跳过，避免写到同一路径产生冲突。实体路径会自动追加 /{ArchetypeName} 后缀以避免不同 Archetype 冲突：

[
{
"ser": "proto.VehiclePose",
"archetype": "GeoPoints",
"encoding": "protobuf",
"timestamp_field": "header.timestamp_us",
"timestamp_unit": "us",
"field_mappings": [
{ "source": "latitude", "target": "latitude" },
{ "source": "longitude", "target": "longitude" }
]
},
{
"ser": "proto.VehiclePose",
"archetype": "Transform3D",
"encoding": "protobuf",
"field_mappings": [
{ "source": "pose.position.x", "target": "position_x" },
{ "source": "pose.position.y", "target": "position_y" },
{ "source": "pose.position.z", "target": "position_z" },
{ "source": "pose.orientation", "target": "pose" }
]
}
]

Rerun Viewer 中的实体路径将自动变为 dds/vehicle/pose/GeoPoints 和 dds/vehicle/pose/Transform3D。

编写 VLink 到 WebViz 映射教程

以下是从零开始编写一个自定义消息映射的完整步骤：

**场景**：假设你有一个自定义 Protobuf 消息 my.proto.VehicleState，包含位置、速度和航向角，需要在 Foxglove 中显示为地图上的定位点，同时在 Rerun 中显示为 3D 坐标变换。

第 1 步 – 确认消息结构

// my_vehicle_state.proto
message VehicleState {
Header header = 1; // header.time_meas (uint64, ns), header.frame_id (string)
double lat = 2; // 纬度
double lon = 3; // 经度
double alt = 4; // 海拔
double pos_x = 5; // 局部坐标 X
double pos_y = 6; // 局部坐标 Y
double pos_z = 7; // 局部坐标 Z
double yaw_rad = 8; // 航向角（弧度）
double speed_mps = 9; // 速度（m/s）
}

第 2 步 – 创建 Foxglove 映射文件 my_vehicle_foxglove.json

Foxglove 当前按 ser + url 选择器 选一条最佳 vlink_msgs 映射；若出现同分歧义，后端会直接 fail-close 并拒绝该映射。若同一条源消息需要同时生成多个 Foxglove channel/schema，应优先考虑上游拆成多个 URL，或改用 ConvertPlugin 自定义输出。

{
"ser": "my.proto.VehicleState",
"schema": "foxglove.LocationFix",
"encoding": "protobuf",
"schema_encoding": "flatbuffers",
"timestamp_field": "header.time_meas",
"timestamp_unit": "ns",
"field_mappings": [
{ "source": "header.time_meas", "target": "timestamp_ns" },
{ "source": "header.frame_id", "target": "frame_id", "default_value": "vehicle" },
{ "source": "lat", "target": "latitude" },
{ "source": "lon", "target": "longitude" },
{ "source": "alt", "target": "altitude" }
]
}

**注意**：encoding 设为 protobuf 表示源消息是 Protobuf 编码（匹配消息的实际序列化格式）。timestamp_field 指向消息中的纳秒级时间戳字段，WebViz 会优先使用它作为消息时间；只有缺失时才会回退到 Proxy 传输侧的 wall-clock 兜底时间。

第 3 步 – 创建 Rerun 映射文件 my_vehicle_rerun.json

[
{
"ser": "my.proto.VehicleState",
"archetype": "GeoPoints",
"encoding": "protobuf",
"timestamp_field": "header.time_meas",
"timestamp_unit": "ns",
"field_mappings": [
{ "source": "lat", "target": "latitude" },
{ "source": "lon", "target": "longitude" }
]
},
{
"ser": "my.proto.VehicleState",
"archetype": "Transform3D",
"encoding": "protobuf",
"timestamp_field": "header.time_meas",
"timestamp_unit": "ns",
"field_mappings": [
{ "source": "pos_x", "target": "position_x" },
{ "source": "pos_y", "target": "position_y" },
{ "source": "pos_z", "target": "position_z" }
]
},
{
"ser": "my.proto.VehicleState",
"archetype": "Scalars",
"encoding": "protobuf",
"timestamp_field": "header.time_meas",
"timestamp_unit": "ns",
"field_mappings": [
{ "source": "speed_mps", "target": "value",
"expression": "speed_mps * 3.6" }
]
}
]

上例中同一消息注册了三个 Rerun Archetype：GeoPoints（地图轨迹）、Transform3D（3D 位姿）、Scalars（速度时序图，m/s 转 km/h）。timestamp_field 配置使 Rerun 的 timestamp 时间轴直接使用消息中的消息级时间戳；未配置时，才会回退到 Proxy Time 心跳外推得到的 wall-clock 兜底时间。

第 4 步 – 注册映射文件

在 foxglove_config.json / rerun_config.json 的 vlink_msgs 中添加路径：

"vlink_msgs": [
"vlink_msgs/camera_frame.json",
"vlink_msgs/my_vehicle_foxglove.json"
]

或通过命令行参数：

vlink-foxglove --vlink_msgs /path/to/my_vehicle_foxglove.json
vlink-rerun --vlink_msgs /path/to/my_vehicle_rerun.json

第 5 步 – 确保 Proto Schema 可用

Converter 需要能找到 my.proto.VehicleState 的 Protobuf Descriptor 才能反序列化消息。三种方式（任选其一）：

  1. --proto_dir /path/to/protos – 指定包含 .proto 文件的目录
  2. --schema_plugin /path/to/libmy_schema_plugin.so – 加载编译好的 SchemaPlugin 共享库
  3. VLINK_PROTO_DIR / VLINK_SCHEMA_PLUGIN 环境变量

数学表达式引擎

字段映射支持通过 expression 字段使用 exprtk 数学表达式引擎。表达式中可以引用源消息中的**任意数值字段**。普通嵌套成员使用点分路径，例如 velocity.x；数组元素统一使用下标语法，例如 ranges[0]、poses[0].position.x。已编译的表达式会按“表达式 + 可见数值字段集合”缓存，不会为同一类输入重复编译。

支持的函数和运算符：

类别 内容
算术 + - * / % ^（幂）
比较 == != < <= > >=
逻辑 and or not
三角 sin cos tan asin acos atan atan2
数学 sqrt abs exp log log10 ceil floor round
工具 min max clamp if(cond, true_val, false_val)
常量 pi e

典型表达式示例：

// 度分秒 -> 十进制度数
"expression": "latitude_deg + latitude_min / 60.0 + latitude_sec / 3600.0"
// 弧度 -> 度数（带范围限制）
"expression": "clamp(-45.0, steering_angle_rad * 180.0 / pi, 45.0)"
// 速度分量 -> 合速度
"expression": "sqrt(velocity.x^2 + velocity.y^2 + velocity.z^2)"
// 数组元素访问
"expression": "max(ranges[0], ranges[1])"
// 条件表达式
"expression": "if(speed_mps > 0, 0.5 * 1500.0 * speed_mps^2, 0)"
// 四元数 -> 偏航角
"expression": "atan2(2*(pose.orientation.w*pose.orientation.z + pose.orientation.x*pose.orientation.y), 1 - 2*(pose.orientation.y^2 + pose.orientation.z^2))"

内置转换器（零拷贝类型）

对于 VLink 的零拷贝类型，WebViz 提供内置转换器，**无需 field_mappings**：

VLink 类型 Foxglove 目标 Rerun 目标 可选 converter
vlink::zerocopy::CameraFrame foxglove.CompressedImage EncodedImage / Image camera_frame
vlink::zerocopy::PointCloud foxglove.PointCloud Points3D point_cloud
vlink::zerocopy::RawData foxglove.Log Asset3D Rerun 支持 raw_data

若消息的 ser 本身就是这些零拷贝类型，Converter 会直接走内置路径，即使不写映射也能工作；若希望显式声明，也可以在映射里写对应 converter：

{ "ser": "vlink::zerocopy::CameraFrame", "schema": "foxglove.CompressedImage",
"encoding": "flatbuffers", "schema_encoding": "flatbuffers", "converter": "camera_frame" }

离线转换工具

vlink-bag2mcap – Bag 转 MCAP

将 VLink Bag 文件（<tt>.vdb / .vcap）离线转换为 MCAP 格式，可在 Foxglove Studio 中直接打开进行离线回放与分析。

vlink-bag2mcap <input.vdb> -o <output.mcap> [OPTIONS]
参数 说明 默认值
input 输入 VLink Bag 文件路径 必填
-o, --output 输出 MCAP 文件路径 必填
--proto_dir Proto 文件目录 空
--fbs_dir FBS 文件目录 空
--schema_plugin Schema 插件共享库路径 空
--convert_plugin 转换插件共享库路径 空
--convert_plugin_config 转换插件配置字符串 空
--vlink_msgs vlink_msgs 映射文件（可多次指定） 空
--compression 压缩算法（none / lz4 / zstd） zstd

vlink-bag2mcap 会自动创建输出文件所在目录；--compression 只接受 none / lz4 / zstd，传入其他值会直接报错退出。

时间戳语义：

  • 导出的 MCAP logTime/publishTime 使用“录制起点绝对时间 + Bag 内消息相对偏移”写入
  • MCAP channel 按实际输出的 topic + encoding + schema 组合注册；若同一 URL 在转换过程中出现 schema/encoding 演进或晚到 schema，工具会自动切换到新的 channel，避免错误复用旧 schema
  • 因此导出的时间轴与原始录制时间保持一致，不会从 0 或接近 0 的相对时间重新开始

使用示例：

# 基本转换
vlink-bag2mcap recording.vdb -o recording.mcap
# 使用自定义 Proto 和消息映射
vlink-bag2mcap recording.vdb -o recording.mcap \
--proto_dir /path/to/protos \
--vlink_msgs /path/to/obstacle.json \
--vlink_msgs /path/to/camera.json
# 使用 LZ4 压缩
vlink-bag2mcap recording.vdb -o recording.mcap --compression lz4

vlink-bag2rrd – Bag 转 RRD

将 VLink Bag 文件（<tt>.vdb / .vcap）离线转换为 Rerun 的 .rrd 格式，可在 Rerun Viewer 中打开进行离线分析。

vlink-bag2rrd <input.vdb> -o <output.rrd> [OPTIONS]
参数 说明 默认值
input 输入 VLink Bag 文件路径 必填
-o, --output 输出 RRD 文件路径 必填
--proto_dir Proto 文件目录 空
--fbs_dir FBS 文件目录 空
--schema_plugin Schema 插件共享库路径 空
--convert_plugin 转换插件共享库路径 空
--convert_plugin_config 转换插件配置字符串 空
--vlink_msgs vlink_msgs 映射文件（可多次指定） 空
--name Rerun 应用 ID vlink-bag2rrd
--sequence_timeline 序列时间轴名称 seq
--time_timeline Bag 相对时间时间轴名称 vlink_time
--timestamp_timeline 消息时间戳时间轴名称 timestamp
--disable_time_timeline 关闭 Bag 相对时间时间轴 false
--disable_sequence_timeline 关闭序列时间轴 false
--disable_timestamp_timeline 关闭消息时间戳时间轴 false

vlink-bag2rrd 也会自动创建输出文件所在目录。

时间轴语义：

  • vlink_time 时间轴使用 Bag 内消息相对录制起点的偏移量，写入为 Rerun duration timeline
  • seq 时间轴按每个 URL 的离线回放顺序单调递增，与实时代理链路中的每 URL 转发序号保持一致
  • 若映射或 ConvertPlugin 显式提供 timestamp_field / extract_timestamp()，Converter 还会额外写入消息级 timestamp 时间轴
  • 因此 vlink-bag2rrd 的默认兜底时间轴是录制相对时间，不会把 Proxy Time 回调语义照搬到离线导出

使用示例：

# 基本转换
vlink-bag2rrd recording.vdb -o recording.rrd
# 使用自定义消息映射
vlink-bag2rrd recording.vdb -o recording.rrd \
--proto_dir /path/to/protos \
--vlink_msgs /path/to/obstacle.json
# 转换完成后用 Rerun Viewer 打开
rerun recording.rrd

环境变量

WebViz 工具支持以下环境变量（命令行参数优先级更高）：

环境变量 说明 关联参数
VLINK_PROTO_DIR Proto 文件搜索目录 --proto_dir
VLINK_FBS_DIR FBS 文件搜索目录 --fbs_dir
VLINK_SCHEMA_PLUGIN Schema 插件共享库路径 --schema_plugin
VLINK_CONVERT_PLUGIN 转换插件共享库路径 --convert_plugin
VLINK_BAG_PATH WebViz 进程和离线转换工具启动时会主动清除，避免误写 bag 无
RUST_LOG vlink-rerun 和 vlink-bag2rrd 启动时会设为 off 以抑制 Rerun SDK 日志 无

说明：

  • VLINK_DDS_DOMAIN、VLINK_DISCOVER_NATIVE 不是当前 WebViz 入口直接读写的环境变量；DDS 域、native 发现和相关行为请通过 --proxy_* 参数或 JSON proxy 配置控制

消息转换引擎

转换流程

Converter 转换流程

当 WebViz 收到桥接层的 Data 回调时，Converter 按以下优先级尝试转换：

  1. **零拷贝类型判断**：若 ser 为 vlink::zerocopy::CameraFrame、vlink::zerocopy::PointCloud 或 vlink::zerocopy::RawData，直接调用对应的内置转换函数（如 camera_frame_fbs()），绕过所有其他路径
  2. **自定义映射匹配**：在已加载的 JSON 映射文件中查找匹配 ser 的 MessageMapping，根据 encoding 字段选择反序列化路径：
    • encoding = "protobuf"：通过 Schema 插件或 DiskSourceTree 查找 Descriptor，使用 Protobuf 反射 API 反序列化并提取字段
    • encoding = "flatbuffers"：通过 FBS 目录加载 Schema，使用 FlatBuffers 反射 API 解析并提取字段
    • 若映射配置了 timestamp_field，从消息中提取消息级时间戳并覆盖传输侧 wall-clock 兜底时间
    • 若为 converter: "send_time"（或插件 SendTime），则按后端语义更新时间流：Foxglove 发送 time update，Rerun 更新 vlink_time duration 时间轴
  3. **转换插件兜底**：只有在没有命中静态 vlink_msgs 映射时，才会尝试 MessageConvertPlugin::can_convert() / convert()；插件可同时通过 extract_timestamp() 提取消息级时间戳
  4. **裸消息透传**：若无映射但能找到 Proto/FBS Descriptor，直接以原始编码透传给前端
  5. **无匹配**：跳过该消息（Foxglove 后端返回 success=false，Rerun 后端输出 TextLog 警告）

内置 Foxglove Schema

FoxgloveConverter 内嵌了一组 Foxglove 标准 FlatBuffers Schema（通过 --bfbs-gen-embed 编译时嵌入 BFBS 二进制）：

Schema 名称 用途
foxglove.CameraCalibration 相机标定参数
foxglove.CompressedImage 压缩图像（JPEG/PNG/H264/H265）
foxglove.CompressedVideo 压缩视频流
foxglove.FrameTransform 坐标变换（单帧）
foxglove.FrameTransforms 坐标变换（批量）
foxglove.GeoJSON GeoJSON 地理数据
foxglove.Grid 2D 栅格数据
foxglove.ImageAnnotations 图像标注叠加
foxglove.JointStates 关节状态
foxglove.LaserScan 激光雷达扫描线
foxglove.LocationFix GPS 定位点
foxglove.LocationFixes GPS 定位点（批量）
foxglove.Log 文本日志
foxglove.Point3InFrame 3D 坐标点
foxglove.PointCloud 3D 点云
foxglove.PoseInFrame 位姿（位置 + 姿态）
foxglove.PosesInFrame 位姿（批量）
foxglove.RawAudio 原始音频
foxglove.RawImage 原始图像（未压缩）
foxglove.SceneUpdate 3D 场景更新（障碍物框、线段等）
foxglove.VoxelGrid 体素栅格

其中大多数 Schema 提供了基于 field_mappings 的结构化转换；CompressedImage、PointCloud 等零拷贝类型则主要走专门的内置转换路径。

内置 Rerun Archetype

RerunConverter 支持一组常用 Rerun Archetype 的直接映射。Protobuf 输入路径覆盖最完整；FlatBuffers 输入路径已覆盖其中的大多数，但 AnnotationContext、GeoLineStrings、Mesh3D、GraphNodes、GraphEdges 目前仍回退为 TextLog：

Archetype 名称 用途 对应的内部方法
GeoPoints 地理空间点（经纬度） log_geo_points()
Transform3D 3D 坐标变换 log_transform3d()
Boxes3D 3D 包围盒 log_boxes3d()
Points3D 3D 点集 log_points3d()
EncodedImage 编码图像（JPEG/PNG 等） log_encoded_image()
Image 原始图像 log_image()
TextLog 文本日志 log_text_log()
Pinhole 相机针孔模型（log_static） log_pinhole()
DepthImage 深度图像 log_depth_image()
Scalars 标量时序值 log_scalars()
LineStrips3D 3D 折线段 log_line_strips3d()
LineStrips2D 2D 折线段 log_line_strips2d()
Boxes2D 2D 包围盒 log_boxes2d()
Arrows3D 3D 箭头 log_arrows3d()
Points2D 2D 点集 log_points2d()
SegmentationImage 语义分割图像 log_segmentation_image()
SeriesLine 折线图系列 log_series_line()
SeriesPoint 散点图系列 log_series_point()
Arrows2D 2D 箭头 log_arrows2d()
Mesh3D 3D 网格 log_mesh3d()
Cylinders3D 3D 圆柱体 log_cylinders3d()
Ellipsoids3D 3D 椭球体 log_ellipsoids3d()
GeoLineStrings 地理折线 log_geo_line_strings()
BarChart 柱状图 log_bar_chart()
AnnotationContext 标注上下文（log_static） log_annotation_context()
Capsules3D 3D 胶囊体 log_capsules3d()
EncodedDepthImage 编码深度图像 log_encoded_depth_image()
Asset3D 3D 资源文件 log_asset3d()
GraphNodes 图节点 log_graph_nodes()
GraphEdges 图边 log_graph_edges()
ViewCoordinates 视图坐标系（log_static） log_view_coordinates()
InstancePoses3D 实例位姿 log_instance_poses3d()
AssetVideo 视频资源 log_asset_video()
VideoFrameReference 视频帧引用 log_video_frame_reference()
Tensor 张量 log_tensor()

Rerun 后端还支持通过 find_all_mappings() 为同一个 ser 注册多个映射；运行时会按 url 选择器对每个 Archetype / converter 单独选取最具体的一条，因此一条消息仍可同时输出到多个不同 Archetype（如同时生成 Transform3D 和 GeoPoints）；Foxglove 则不会这样做。

需要注意：上表描述的是 vlink_msgs 直接映射能力。ConvertPlugin 的 JSON 输出路径复用了其中的大部分 Archetype，但不是全量等价实现；插件 JSON 路径的实际支持范围以上面的 MessageConvertPlugin 章节为准。

零拷贝类型转换

对于 VLink 的零拷贝类型，WebViz 提供内置转换器，无需 JSON 映射：

VLink 类型 Foxglove 目标 Rerun 目标 说明
vlink::zerocopy::CameraFrame foxglove.CompressedImage EncodedImage / Image 根据像素格式自动选择压缩/原始图像
vlink::zerocopy::PointCloud foxglove.PointCloud Points3D 自动提取 XYZ 坐标和可选强度/颜色字段
vlink::zerocopy::RawData foxglove.Log Asset3D Foxglove 记录为简要日志，Rerun 记录为 Blob

CameraFrame 像素格式支持：

格式类别 格式名称
未压缩格式 YUV420, YUV422, YUV444, NV12, NV21, YUYV, YVYU, UYVY, VYUY, BGR888, RGB888 Packed/Planar
压缩格式 JPEG, H264, H265

压缩格式（JPEG/H264/H265）在 Foxglove 中映射为 CompressedImage，在 Rerun 中映射为 EncodedImage；未压缩格式映射为 RawImage / Image。

ProxyBridge 订阅行为差异

两个后端通过统一的 ProxyBridge 工作，但订阅策略仍然不同：

  • **Foxglove 后端**：使用 kAuto 策略，整体上按需订阅。普通 channel 只有在前端 subscribe 后才会更新桥接层控制面；但 send_time 内部时间源会常驻订阅。
  • **Rerun 后端**：使用 kAutoAndObserveAll 策略，连接后立即订阅系统中所有 URL 的数据。这是因为 Rerun 的 entity 模型不需要预先 advertise channel。
  • **proxy_api 模式**：控制面最终会通过 send_control() 发给外部 ProxyServer。
  • **proxy_server 模式**：控制面在 WebViz 进程内直接转成本地发现、订阅和发布动作，不再经过外部代理。

插件系统

SchemaPlugin

SchemaPlugin 用于向 WebViz 动态注册 schema，使 Converter 能够解析未在 --proto_dir 中提供的 protobuf 描述或由插件提供的 flatbuffers BFBS。插件以共享库形式加载，通过 SchemaPluginManager 单例管理，实现 SchemaPluginInterface 接口：

class SchemaPluginInterface {
public:
// 获取插件版本信息
virtual VersionInfo get_version_info() const = 0;
// 按全限定名查找 Protobuf Descriptor
virtual ProtobufDescriptorPtr search_protobuf_descriptor(const std::string& name) = 0;
// 按名称获取 protobuf FileDescriptorSet 或 flatbuffers BFBS
virtual SchemaData search_schema(const std::string& name) = 0;
// 创建 protobuf 动态消息实例（用于反序列化）
virtual ProtobufMessagePtr create_protobuf_message(const std::string& name) = 0;
// 获取 flatbuffers 反射 schema / parser
virtual FlatbuffersSchemaPtr search_flatbuffers_schema(const std::string& name) = 0;
virtual FlatbuffersParserPtr create_flatbuffers_parser(const std::string& name) = 0;
};

插件路径解析顺序：--schema_plugin 命令行参数 > VLINK_SCHEMA_PLUGIN 环境变量。

MessageConvertPlugin

MessageConvertPlugin 用于实现完全自定义的消息转换逻辑，适用于 JSON 映射文件无法表达的复杂场景。插件以共享库形式加载，实现 MessageConvertPlugin 接口：

class MessageConvertPlugin {
public:
enum ConvertTarget { kFoxglove = 0, kRerun = 1 };
// 初始化插件（config 由 --convert_plugin_config 传入）
virtual bool init(const std::string& config) = 0;
// 判断该插件是否能处理指定的 ser 类型
virtual bool can_convert(const std::string& ser, ConvertTarget target) = 0;
// 获取 Schema 信息（用于通道注册）
virtual bool get_schema_info(const std::string& ser, ConvertTarget target,
std::string& type_name, std::string& encoding,
std::string& schema_encoding, std::string& schema_data) = 0;
// 执行消息转换
virtual bool convert(const std::string& ser, const Bytes& raw,
ConvertTarget target, Bytes& payload) = 0;
// 从原始消息中提取时间戳（纳秒），返回 -1 表示不可用（回退到 Proxy 时间戳）
// 默认实现返回 -1，插件可覆盖此方法以提供消息级精确时间戳
virtual int64_t extract_timestamp(const std::string& ser, const Bytes& raw,
ConvertTarget target) { return -1; }
// Foxglove 前端下发链路：判断是否接管某个前端发布通道
virtual bool can_convert_frontend(const WebChannel& web_channel, ConvertTarget target) { return false; }
// Foxglove 前端下发链路：给出目标 VLink 发布信息
virtual bool get_publish_info(const WebChannel& web_channel, ConvertTarget target,
VlinkPublish& publish) { return false; }
// Foxglove 前端下发链路：把前端 payload 转成 VLink payload
virtual bool convert_frontend(const WebChannel& web_channel, const Bytes& raw,
ConvertTarget target, Bytes& payload) { return false; }
};

对于 Rerun 后端（kRerun），插件的 convert() 输出 JSON 格式的 payload，框架内部调用 log_plugin_json() 解析 JSON 并映射到对应 Archetype。

注意：

  • Rerun 的插件 JSON 路径不是 vlink_msgs 直接映射能力的完全等价实现，两者支持范围不同。
  • 插件 JSON 路径已支持多数几何/标量 archetype，以及 EncodedImage、Image、DepthImage、SegmentationImage、EncodedDepthImage、Asset3D、AssetVideo、Tensor 的二进制输入。
  • 上述二进制 archetype 约定通过 data_base64 传输原始字节；Image / DepthImage / SegmentationImage 还需要提供 width / height（或 resolution）；Tensor 还需要提供 shape，可选 dim_names。

ConvertPlugin 编写教程

什么时候应该写 ConvertPlugin，而不是继续堆 JSON：

  • 需要根据多个字段动态选择输出 schema / archetype
  • 需要复杂循环、条件分支、查表、状态机或外部依赖
  • 需要前端下发消息回写 VLink，但 foxglove_msgs 难以表达
  • 需要把一个源消息拆成多段 payload，或做自定义压缩/封装

推荐的实现结构：

  1. init() 里解析配置、加载 schema、准备查表数据
  2. can_convert() 只做快速类型判断，不做重活
  3. get_schema_info() 返回“这个类型最终对外长什么样”
  4. convert() 做后端上行转换
  5. can_convert_frontend() / get_publish_info() / convert_frontend() 做 Foxglove 前端下发链路

下面是一个最小可工作的骨架：

#include <vlink/base/plugin.h>
#include <vlink/extension/message_convert_plugin.h>
class VehicleConvertPlugin final : public vlink::MessageConvertPlugin {
VLINK_PLUGIN_REGISTER(MessageConvertPlugin)
public:
bool init(const std::string& config) override {
config_ = config;
return true;
}
bool can_convert(const std::string& ser, ConvertTarget target) override {
if (target == ConvertTarget::kFoxglove) {
return ser == "vehicle.proto.VehicleState";
}
if (target == ConvertTarget::kRerun) {
return ser == "vehicle.proto.VehicleState";
}
return false;
}
bool get_schema_info(const std::string& ser, ConvertTarget target,
std::string& type_name, std::string& encoding,
std::string& schema_encoding, std::string& schema_data) override {
if (ser != "vehicle.proto.VehicleState") {
return false;
}
if (target == ConvertTarget::kFoxglove) {
type_name = "foxglove.LocationFix";
encoding = "flatbuffers";
schema_encoding = "flatbuffers";
schema_data = load_embedded_or_file_schema("foxglove.LocationFix");
return !schema_data.empty();
}
if (target == ConvertTarget::kRerun) {
type_name = "GeoPoints";
encoding = "json";
schema_encoding.clear();
schema_data.clear();
return true;
}
return false;
}
bool convert(const std::string& ser, const vlink::Bytes& raw,
ConvertTarget target, vlink::Bytes& payload) override {
if (ser != "vehicle.proto.VehicleState") {
return false;
}
auto state = decode_vehicle_state(raw);
if (!state.valid) {
return false;
}
if (target == ConvertTarget::kFoxglove) {
payload = build_foxglove_location_fix(state);
return !payload.empty();
}
if (target == ConvertTarget::kRerun) {
std::string json = R"json({
"latitude": )json" + std::to_string(state.latitude) + R"json(,
"longitude": )json" + std::to_string(state.longitude) + "}";
payload = vlink::Bytes::deep_copy(reinterpret_cast<const uint8_t*>(json.data()), json.size());
return true;
}
return false;
}
int64_t extract_timestamp(const std::string& ser, const vlink::Bytes& raw,
ConvertTarget target) override {
(void)target;
if (ser != "vehicle.proto.VehicleState") {
return -1;
}
auto state = decode_vehicle_state(raw);
return state.valid ? state.timestamp_ns : -1;
}
bool can_convert_frontend(const vlink::WebChannel& channel, ConvertTarget target) override {
return target == ConvertTarget::kFoxglove && channel.topic == "foxglove://cmd/vehicle";
}
bool get_publish_info(const vlink::WebChannel& channel, ConvertTarget target,
vlink::VlinkPublish& publish) override {
if (!can_convert_frontend(channel, target)) {
return false;
}
publish.url = "dds://vehicle/control/cmd";
publish.serialization = "control.proto.VehicleCmd";
return true;
}
bool convert_frontend(const vlink::WebChannel& channel, const vlink::Bytes& raw,
ConvertTarget target, vlink::Bytes& payload) override {
if (!can_convert_frontend(channel, target)) {
return false;
}
auto command = decode_frontend_command(channel, raw);
if (!command.valid) {
return false;
}
payload = build_vehicle_cmd(command);
return !payload.empty();
}
private:
std::string config_;
};
VLINK_PLUGIN_DECLARE(VehicleConvertPlugin, 4, 0)
message_convert_plugin.h
Plugin interface for VLink/webviz message conversion across visualization backends.
plugin.h
Type-safe dynamic plugin loader with version checking and lifecycle management.
VLINK_PLUGIN_DECLARE
#define VLINK_PLUGIN_DECLARE(ImplementType, VersionMajor, VersionMinor)
Declares a plugin creation and destruction interface.
定义 plugin.h:380
VLINK_PLUGIN_REGISTER
#define VLINK_PLUGIN_REGISTER(InterfaceType)
Macro to register a plugin, automatically deriving its ID from the interface type name.
定义 plugin.h:343

上面的 load_embedded_or_file_schema()、decode_vehicle_state()、build_foxglove_location_fix()、 decode_frontend_command()、build_vehicle_cmd() 都是示意性辅助函数，实际项目里通常分别对应：

  • 读取 BFBS / Protobuf schema
  • 反序列化原始 VLink 消息
  • 构造 Foxglove 输出 payload
  • 解析 Foxglove 前端输入 payload
  • 构造要发往 VLink 的 payload

实现时有几个硬约束：

  • 插件接口版本当前是 4.0，VLINK_PLUGIN_DECLARE(..., 4, 0) 必须一致
  • convert() 和 convert_frontend() 可能并发调用，插件必须线程安全
  • Foxglove 目标需要返回最终 payload 编码对应的真实二进制
  • Rerun 目标需要返回 UTF-8 JSON 字符串，而不是 protobuf/flatbuffers 二进制
  • 如果你的插件接管前端下发，但又没有配置 foxglove_msgs，需要显式开启 capabilities.publish

建议的调试方法：

  1. 先只实现 can_convert() + get_schema_info()，确认前端能看到通道
  2. 再实现 convert()，先生成最小 payload
  3. 最后再补 extract_timestamp() 和前端下发链路
  4. 如果 Rerun 插件 JSON 不生效，先把 payload 打印出来，再对照 log_plugin_json() 支持字段排查

Foxglove WebSocket 协议细节

vlink-foxglove 实现了 Foxglove WebSocket Protocol v1（子协议标识：foxglove.websocket.v1）。

协议字段里的 FlatBuffers 编码名必须使用官方单数形式 flatbuffer。webviz 本地 JSON 配置仍兼容 flatbuffers / flatbuffer 两种写法，但对外 advertise 给 Foxglove 前端时会统一收敛为 flatbuffer，避免前端报 Unsupported message encoding flatbuffers。

服务端发送的二进制帧

Opcode 名称 载荷格式
0x01 MessageData subscription_id(4B) + timestamp_ns(8B) + payload
0x02 Time timestamp_ns(8B)
0x03 ServiceCallResponse service_id(4B) + call_id(4B) + enc_len(4B) + encoding + payload
0x04 FetchAssetResponse request_id(4B) + status(1B) + err_len(4B) + error_msg + data

支持的 JSON 操作

操作 方向 说明
serverInfo Server -> Client 连接后发送服务端信息
advertise Server -> Client 通告可用通道列表
advertiseServices Server -> Client 通告可用服务列表
status Server -> Client 发送全局或会话级状态消息
removeStatus Server -> Client 移除全局状态消息；用于清除已恢复的桥接错误或断连提示
unadvertise Server -> Client 移除通道
connectionGraphUpdate Server -> Client 连接图更新；按 topic/service 聚合 publisherIds / subscriberIds / providerIds
serviceCallFailure Server -> Client 服务调用失败原因
parameterValues Server -> Client 返回参数值或推送参数更新；内容来自本地 parameters.values 状态；已删除/不存在的参数不会作为空条目返回
subscribe Client -> Server 订阅通道
unsubscribe Client -> Server 取消订阅
advertise (client) Client -> Server 客户端发布通道声明
unadvertise (client) Client -> Server 客户端取消发布
callService Client -> Server 发起服务调用
getParameters Client -> Server 获取指定参数当前值
setParameters Client -> Server 设置参数并回写到后端参数 URL
subscribeParameterUpdates Client -> Server 订阅参数更新
unsubscribeParameterUpdates Client -> Server 取消参数更新订阅
subscribeConnectionGraph Client -> Server 订阅连接图
unsubscribeConnectionGraph Client -> Server 取消连接图订阅
fetchAsset Client -> Server 请求资源文件

Capabilities 能力声明

服务端在 serverInfo 中声明支持的能力，均可通过配置文件开关控制：

能力 说明
time 推送时间更新；时间值可来自 send_time 内部时间源，或退化为 proxy 侧 wall-clock 兜底
services 支持 Service Call；能力开关为 capabilities.rpcs，RPC 映射文件列表为 rpc_msgs
parameters 支持参数读写；由 parameters.values 或 parameters.url 启用，当前端修改参数时可选通过 parameters.url 下发到后端；若仅配置 parameters.url，面板初始为空
parametersSubscribe 支持参数增量订阅；空 parameterNames 表示全部参数；后续订阅请求会替换该客户端之前的参数订阅集合；若在“全部参数”状态下执行 unsubscribeParameterUpdates(names)，则表示排除这些参数而不是冻结当前参数全集
connectionGraph 支持节点连接图拓扑
clientPublish 允许客户端向 VLink 系统发布数据（需 Controller 角色）
assets 支持从配置目录获取资源文件（需配置 asset_dirs）

当前 webviz/foxglove 已实现 parameters / parametersSubscribe；playbackControl 等更高层能力仍未实现，因此 Foxglove 前端里依赖这些未实现能力的面板不应强行映射到 rpc_msgs / foxglove_msgs。

Foxglove 与 Rerun 的选择

维度 Foxglove Studio Rerun Viewer
平台 Foxglove Studio（浏览器或桌面） Rerun Viewer
协议 WebSocket gRPC
Schema 格式 Foxglove FlatBuffer Schema Rerun Archetype
3D 渲染 3D 场景面板（SceneUpdate） 原生 3D 空间视图
图像 图像面板 + 标注叠加 图像 + 分割 + 深度
地理空间 地图面板（LocationFix） GeoPoints + 地图
时序图表 Plot 面板 Scalars / SeriesLine
离线文件 MCAP RRD
部署便利性 连接现有 WebSocket 前端即可 通常需配合 Rerun Viewer，或直接导出 RRD
适用场景 远程调试、团队协作、CI 集成 本机开发、高性能 3D、多模态融合

两个后端可以同时运行，用户可根据场景选择最适合的前端。
