9.1 概述
VLink 支持在**消息层面**对传输内容加密：加密发生在序列化之后、传输之前，解密发生在接收之后、反序列化之前，因此大多数传输后端对上层透明。
核心设计：
- **透明接入**：普通节点类型换成 Security* 别名，或把模板参数 SecT 设为 SecurityType::kWithSecurity，业务代码不变。
- **线程安全**：Security 类用 std::mutex 保护 EVP 上下文，多线程调用安全。
- **可替换算法**：默认 AES-128-CBC；通过 set_callbacks() 可注入任意算法（SM4、ChaCha20、HSM 等）。
- **按需开销**：SecT == kWithoutSecurity（默认）时没有任何加密代码路径。
支持的通信模型：
| 通信模型 | 发送端（加密） | 接收端（解密） |
| Event | SecurityPublisher<T> | SecuritySubscriber<T> |
| Method | SecurityClient<Req,Resp> | SecurityServer<Req,Resp> |
| Field | SecuritySetter<T> | SecurityGetter<T> |

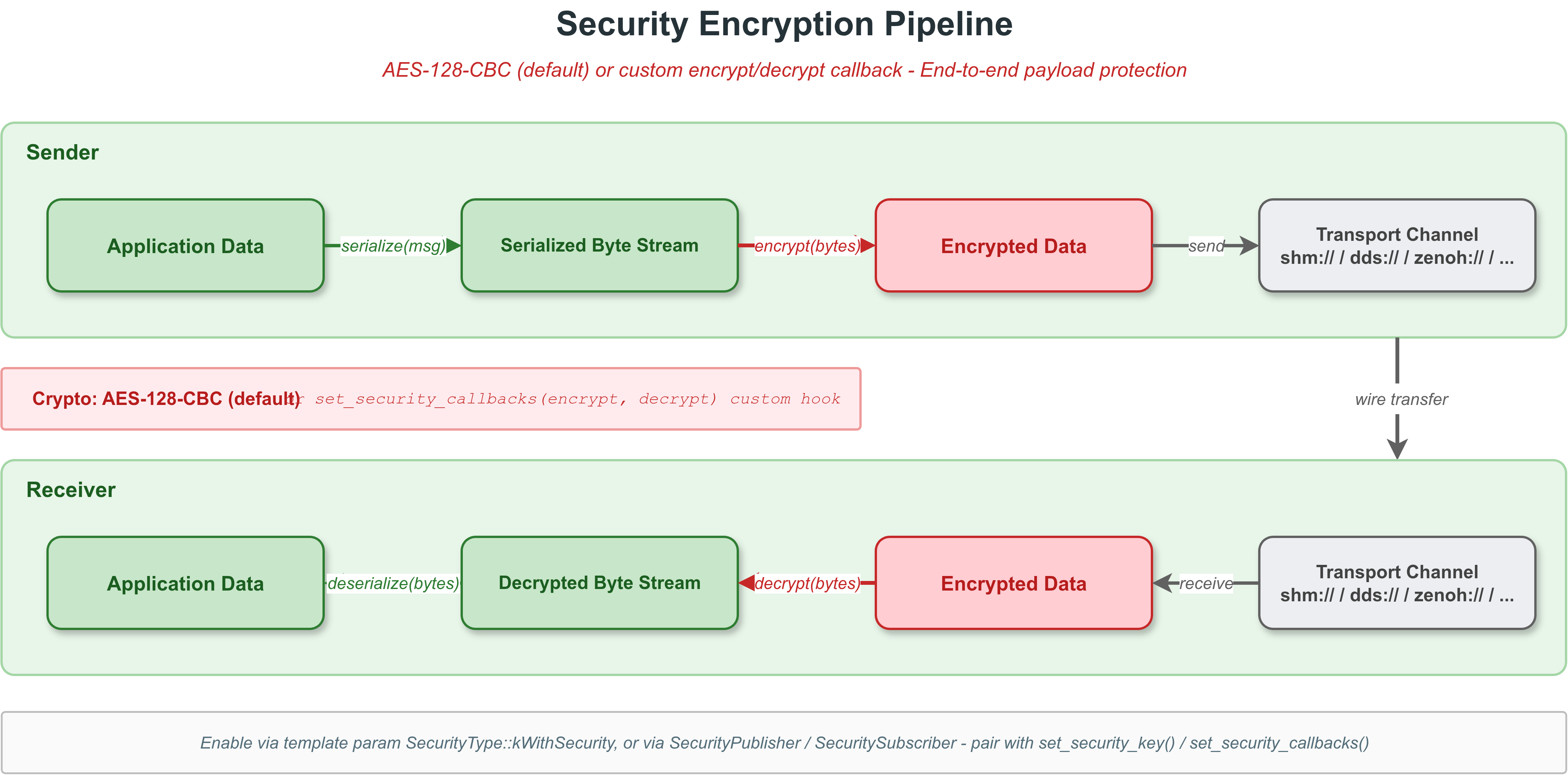

安全加密管道
9.2 编译要求
内置 AES 模式
顶层 CMake 选项 ENABLE_SECURITY 默认 ON，开启后会链接 OpenSSL 并在编译单元里定义宏 VLINK_ENABLE_SECURITY。
# CMake 配置
cmake -DENABLE_SECURITY=ON ...
# 用户侧只需链接 vlink::vlink，OpenSSL 已通过 vlink 传递
target_link_libraries(my_app PRIVATE vlink::vlink)
未定义 VLINK_ENABLE_SECURITY 时（例如刻意关掉 ENABLE_SECURITY），Security::encrypt() / decrypt() 会打印 warning 并返回 false。
自定义回调模式
通过 set_callbacks() 注入算法时不依赖 OpenSSL，ENABLE_SECURITY 可关；此时仍可以使用 SecurityPublisher 等类型，只要回调自身是自洽的。
9.3 SecurityType 与 Security 类别名
所有通信节点的模板签名都携带 SecT 参数：
template <typename MsgT, SecurityType SecT = SecurityType::kWithoutSecurity>
class Publisher;
template <typename ReqT, typename RespT = Traits::EmptyType,
SecurityType SecT = SecurityType::kWithoutSecurity>
class Client;
SecurityType 枚举（include/vlink/impl/types.h）：
| 值 | 枚举 | 含义 |
| 0 | SecurityType::kWithoutSecurity | 不启用加密（默认） |
| 1 | SecurityType::kWithSecurity | 启用消息级加密/解密 |
两种写法等价：
Type-safe publisher for the VLink event communication model.
定义 publisher.h:102
Convenience alias for Publisher with message security enabled.
定义 publisher.h:275
别名定义于各自头文件：publisher.h / subscriber.h / client.h / server.h / setter.h / getter.h，对应 SecurityPublisher / SecuritySubscriber / SecurityClient / SecurityServer / SecuritySetter / SecurityGetter。
9.4 Security 类
头文件：include/vlink/extension/security.h。Node 基类在 SecT == kWithSecurity 时持有一个 Security 实例，发送路径自动调用 encrypt()、接收路径自动调用 decrypt()。
接口：
class Security final {
public:
using Callback = std::function<bool(const Bytes& in, Bytes& out)>;
Security();
~Security();
void set_key(const std::string& key);
void set_callbacks(Callback&& encrypt_callback, Callback&& decrypt_callback);
bool encrypt(const Bytes& in, Bytes& out);
bool decrypt(const Bytes& in, Bytes& out);
};
| 方法 | 说明 |
| set_key(key) | 设置 AES-128 密钥；传空字符串恢复默认 "vlink" |
| set_callbacks(e,d) | 同时安装加密/解密回调；安装后**完全绕过内置 AES** |
| encrypt(in, out) | 加密，in 为空时原样返回 true；失败返回 false |
| decrypt(in, out) | 解密，in 为空时原样返回 true；失败返回 false |
9.5 设置对称密钥
Node::set_security_key(const std::string&) 定义于 include/vlink/node.h，模板实现要求 SecT == kWithSecurity（用 static_assert 编译期校验）。
调用约定：
- 可在 init() 前或 init() 后调用。
- 双端必须**相同密钥**，否则解密失败，收到损坏的消息。
- 传空字符串恢复内置默认密钥。
默认密钥与 IV（源码 src/extension/security.cc:40-41）：
| 参数 | 默认值 | OpenSSL 实际使用 |
| Key | "vlink" | AES-128-CBC 读取前 16 字节 |
| IV | "thun.lu@zohomail.cn" | 读取前 16 字节 |
默认密钥/IV 是公开的，**生产环境务必替换**。
示例：
pub.set_security_key("my-32-char-production-secret-key");
sub.set_security_key("my-32-char-production-secret-key");
sub.listen([](const MyMsg& msg) { });
Convenience alias for Subscriber with message security enabled.
定义 subscriber.h:276
9.6 自定义加密回调
Node::set_security_callbacks(Security::Callback&&, Security::Callback&&)（node.h）用于注入非 AES 算法（SM4、ChaCha20、HSM 等）。同样需要 SecT == kWithSecurity。
回调签名：
using Security::Callback = std::function<bool(const Bytes& in, Bytes& out)>;
- 发送端：in 为明文，实现写入 out 作为密文。
- 接收端：in 为密文，实现写入 out 作为明文。
- 返回 false 时消息被丢弃。
调用约定：
- 安装后**完全绕过内置 AES**（不需要 VLINK_ENABLE_SECURITY）。
- encrypt_callback 和 decrypt_callback 必须成对安装（底层 Security::set_callbacks() 同时更新两者）。
- 传入两个 nullptr 可恢复到内置 AES 路径。
使用示例
const uint8_t kXorKey = 0xAB;
for (
size_t i = 0; i < in.
size(); ++i) {
out[i] = in[i] ^ kXorKey;
}
return true;
};
for (
size_t i = 0; i < in.
size(); ++i) {
out[i] = in[i] ^ kXorKey;
}
return true;
};
pub.set_security_callbacks(xor_encrypt, xor_decrypt);
sub.set_security_callbacks(xor_encrypt, xor_decrypt);
});
Versatile byte buffer with small-buffer optimisation, ownership semantics and compression.
Versatile 128-byte byte buffer with SBO, five ownership modes and compression helpers.
定义 bytes.h:113
size_t size() const noexcept
Returns the number of usable bytes (excluding the prefix offset region).
定义 bytes.h:868
static Bytes create(size_t size, uint8_t offset=0) noexcept
Creates an owned Bytes buffer of the given size.
Type-safe event-model publisher for VLink topics.
Type-safe event-model subscriber for VLink topics.
9.7 内置 AES-128-CBC 算法
源码 src/extension/security.cc，仅在 VLINK_ENABLE_SECURITY 定义时生效。
| 参数 | 值 |
| 算法 | AES-128-CBC（OpenSSL EVP API） |
| 密钥 | OpenSSL 按 16 字节读取；短于 16 字节时 OpenSSL 行为 |
| IV | OpenSSL 按 16 字节读取 |
| 填充 | PKCS7（EVP_CIPHER_CTX_set_padding(ctx, 1)） |
| 线程安全 | 是（std::mutex 保护 EVP 上下文） |
加密流程
发送端：
原始消息 MsgT
|
序列化（Protobuf/Bytes/...）
|
encrypt(plain_bytes) -> cipher_bytes [Security 层]
|
通过传输后端发送 cipher_bytes
接收端：
收到 cipher_bytes
|
decrypt(cipher_bytes) -> plain_bytes [Security 层]
|
反序列化 plain_bytes -> MsgT
|
用户回调(msg)
要点：
- **填充膨胀**：PKCS7 对齐到 16 字节块，加密最多增加 16 字节。小消息增幅相对显著。
- **空输入**：Bytes::empty() 时 encrypt() / decrypt() 立刻返回 true，不修改 out。
- **未启用**：未定义 VLINK_ENABLE_SECURITY 且未安装自定义回调时，encrypt() / decrypt() 打印 VLOG_W 并返回 false；消息被丢弃。
9.8 不支持安全加密的组合
include/vlink/internal/node-inl.h:182-191 中 set_security_key() 与 set_security_callbacks() 对以下传输组合会触发 VLOG_F 警告：
- intra://：进程内直接传对象，不进入序列化/加密管道。
- dds:// 配合 CDR 类型（is_cdr_type == true）：CDR 直接交给 Fast-DDS 处理，不经过 VLink 的 Bytes 管道。
这些组合**当前只打印 fatal 级别日志，不抛出异常**，密钥也不会实际作用。其他传输后端（shm/shm2/ddsc/ddsr/ddst/zenoh/mqtt/fdbus/someip/qnx 以及 dds:// 的非 CDR 类型）均支持消息级加密。
如需在 CDR 链路上保护消息，请使用 DDS Security 插件（FastDDS 官方方案）或传输层 TLS。
9.9 VLINK_SSL_* 环境变量（传输层 TLS）
以下环境变量由 src/impl/ssl_options.cc 读取，用于为 MQTT / 代理等传输层端点提供 TLS 选项。**它们与 9.4–9.8 节的消息级加密无关**。
| 变量 | 作用 |
| VLINK_SSL_VERIFY | 是否验证对端证书 |
| VLINK_SSL_CA | CA 证书文件路径 |
| VLINK_SSL_CERT | 客户端证书文件路径 |
| VLINK_SSL_KEY | 客户端私钥文件路径 |
| VLINK_SSL_KEY_PASS | 私钥解密密码 |
| VLINK_SSL_SNI | TLS SNI 主机名 |
| VLINK_SSL_CIPHERS | 允许的 TLS 密码套件列表 |
SslOptions 的优先级（include/vlink/impl/ssl_options.h:218）：显式 API 设置 > URL 查询参数 (ssl.ca 等) > 环境变量 (VLINK_SSL_*)。
9.10 完整使用示例
示例 1：三种模型的完整安全通信
来自 examples/samples/shm_raw/shm_raw.cc 的参考示例：
#include <thread>
using namespace std::chrono_literals;
int main() {
if (req ==
Bytes{0x1, 0x2, 0x3}) {
resp[0] = 0xA;
resp[(1024 * 1024) - 1] = 0xB;
}
});
auto resp = client.invoke(
Bytes{0x1, 0x2, 0x3});
if (resp.has_value()) {
}
sub.set_security_key("custom_security");
pub.set_security_key("custom_security");
pub.wait_for_subscribers();
setter.set(
Bytes{0xA, 0xB, 0xC});
std::this_thread::sleep_for(100ms);
auto ret = getter.get();
if (ret.has_value()) {
VLOG_I(
"field value:", ret.value());
}
return 0;
}
static Bytes from_string(const std::string &str, uint8_t offset=0) noexcept
Constructs a Bytes buffer from a std::string by deep-copying its contents.
std::string to_string() const noexcept
Returns the usable byte region as a std::string.
Convenience alias for Client with message security enabled.
定义 client.h:324
Convenience alias for Getter with message security enabled.
定义 getter.h:315
Convenience alias for Server with message security enabled.
定义 server.h:263
Convenience alias for Setter with message security enabled.
定义 setter.h:218
#define VLOG_I(...)
定义 logger.h:850
示例 2：Protobuf 消息的安全传输
#include "my_message.pb.h"
const std::string kSecretKey = "production-aes-key-32bytes-long!";
int main() {
sub.set_security_key(kSecretKey);
sub.listen([](const MyMessage& msg) {
std::cout << "speed: " << msg.speed() << std::endl;
});
pub.set_security_key(kSecretKey);
pub.wait_for_subscribers();
MyMessage msg;
msg.set_speed(60.0f);
msg.set_heading(180.0f);
pub.publish(msg);
return 0;
}
示例 3：使用自定义 SM4 加密（示意）
out = in;
return true;
};
}
out = in;
return true;
};
}
int main() {
const std::string sm4_key = "sm4-16-byte-key!";
pub.set_security_callbacks(
make_sm4_encrypt(sm4_key),
make_sm4_decrypt(sm4_key)
);
sub.set_security_callbacks(
make_sm4_encrypt(sm4_key),
make_sm4_decrypt(sm4_key)
);
});
pub.wait_for_subscribers();
return 0;
}
std::function< bool(const Bytes &in, Bytes &out)> Callback
Callback type for custom encryption or decryption.
定义 security.h:94
示例 4：延迟初始化配合安全设置
int main() {
"dds://secure/log",
);
pub.set_security_key("my-app-secret-key-2026");
pub.init();
pub.wait_for_subscribers();
pub.publish(std::string("secure log message"));
return 0;
}
@ kWithoutInit
Defer initialisation; call init() manually.
定义 types.h:133
9.11 性能与最佳实践
开销来源
- **加密计算**：AES-128-CBC 在 AES-NI 下吞吐量通常可达 GB/s 级，未量化数据取决于 CPU。
- **内存分配**：encrypt()/decrypt() 内部分配 std::vector<uint8_t> 作为 cache，然后赋值给 out。
- **填充膨胀**：PKCS7 最多增加 16 字节。
本仓库未提供官方性能基准，具体数值请在目标平台自行测量。
优化建议
- 目标平台启用 AES-NI / ARMv8 Crypto 扩展。
- 高频小消息可考虑聚合后再加密。
- 接入 HSM / 安全芯片时用 set_security_callbacks()。
- 对非敏感 topic 保持 kWithoutSecurity（默认即是，零额外开销）。
1. 密钥管理
不要将密钥硬编码在源代码中，推荐做法：
- 从环境变量读取
- 从加密配置文件读取（如 HSM 保护的密钥库）
- 使用密钥派生函数（KDF）从主密钥派生通信密钥
const char* key_env = std::getenv("VLINK_SECURITY_KEY");
if (key_env) {
pub.set_security_key(std::string(key_env));
} else {
VLOG_E(
"Security key not configured!");
return -1;
}
#define VLOG_E(...)
定义 logger.h:854
2. 确保双端密钥一致
Publisher（或 Client/Setter）与 Subscriber（或 Server/Getter）必须使用**完全 相同的密钥或回调算法**。密钥不一致时，解密后的数据是随机乱码，反序列化失败会 触发日志警告，消息被丢弃。
3. 不要混用安全和非安全节点
同一 topic 上的安全节点无法与普通节点正常通信：
Type-safe subscriber for the VLink event communication model.
定义 subscriber.h:110
4. 安全模式不替代传输层安全
消息级加密保护 payload 内容，不保护：
- 元数据（topic 名称、发现消息、消息长度）
- 传输层握手和发现协议
- 重放攻击（没有内置序号校验）
纵深防御：传输层 TLS（MQTT）、DDS Security 插件加上 VLink 消息级加密。
5. intra:// 和 CDR 场景
intra:// 和 dds://+CDR 组合**不生效**（见 9.8 节）。如需保护 CDR 链路，使用 DDS Security 插件或传输层 TLS。
6. 安全测试建议
bool enc_ok = sec.
encrypt(plain, cipher);
bool dec_ok = sec.
decrypt(cipher, recovered);
assert(enc_ok && dec_ok);
assert(plain == recovered);
assert(plain != cipher);
Thread-safe AES-128-CBC encryption/decryption utility with custom callback support.
定义 security.h:84
bool encrypt(const Bytes &in, Bytes &out)
Encrypts in and writes the ciphertext into out.
bool decrypt(const Bytes &in, Bytes &out)
Decrypts in and writes the plaintext into out.
void set_key(const std::string &key)
Sets the AES encryption key.
