  1. CLI 工具

概述

VLink 提供了一套完整的命令行工具链，覆盖系统信息查询、环境诊断、节点发现、通信监控、数据录制/回放、消息调试等全场景需求。所有工具统一以 vlink- 为前缀命名，风格一致，可组合使用。

**相关文档**：录制/回放 C++ API 参见 12-bag-recording.md；可视化 GUI 工具参见 14-viewer.md；环境变量配置参见 21-environment-vars.md；节点发现机制参见 17-discovery.md。

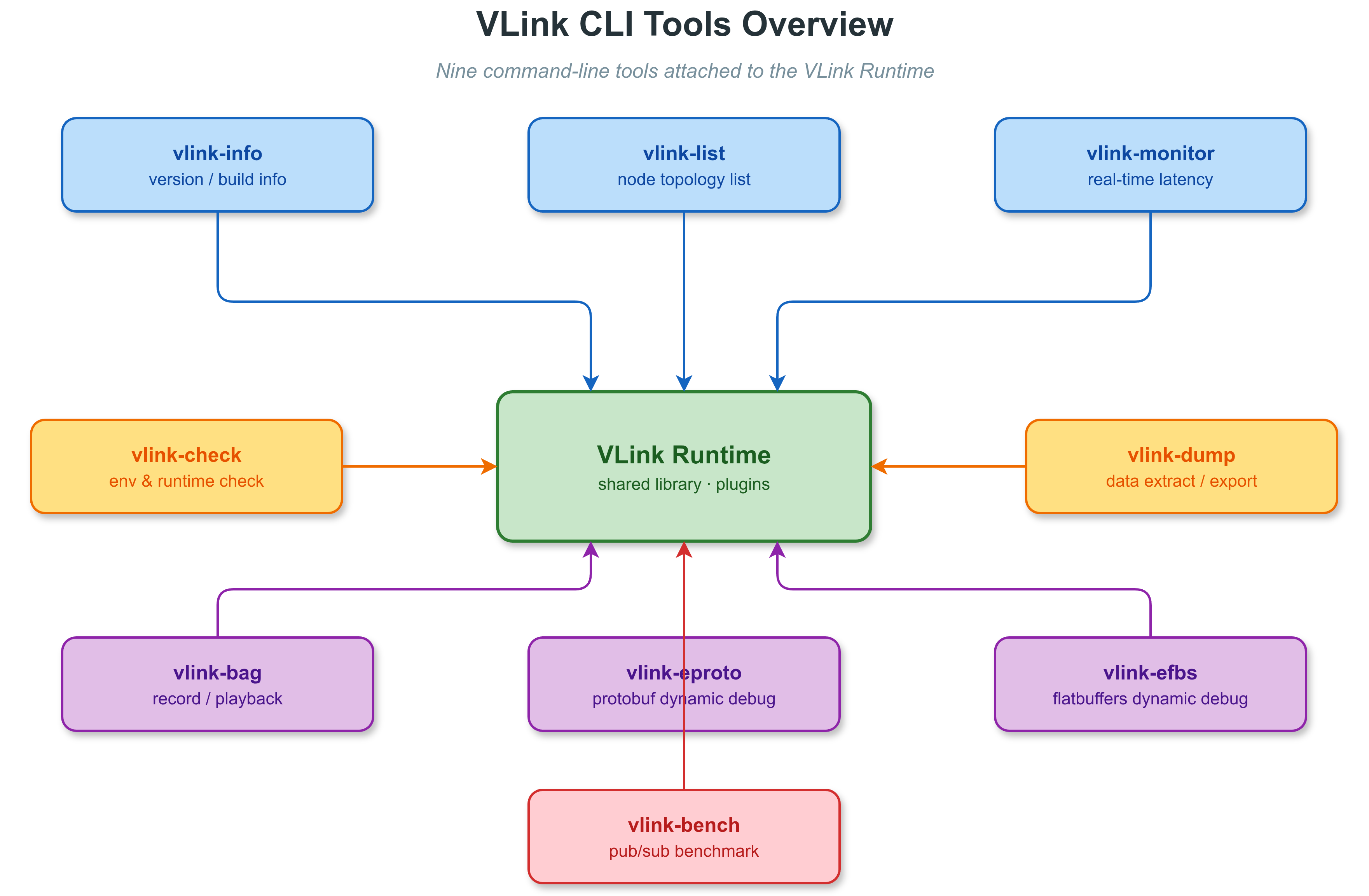

工具生态总览

CLI 工具生态

工具列表

工具名 功能 核心依赖 编译选项
vlink-info 查看版本信息和编译选项 vlink 基础库 ENABLE_CLI_INFO
vlink-check 系统环境诊断、环境变量检查 vlink 基础库、网络工具 ENABLE_CLI_CHECK
vlink-list 列出活动节点和话题 DiscoveryViewer ENABLE_CLI_LIST
vlink-monitor 实时监控通信状态和性能指标 DiscoveryViewer、Subscriber ENABLE_CLI_MONITOR
vlink-bag 录制和回放消息数据包 BagWriter、BagReader ENABLE_CLI_BAG
vlink-dump 从消息或 bag 文件中提取字段 Protobuf、FlatBuffers、BagReader、DiscoveryViewer ENABLE_CLI_DUMP
vlink-eproto Protobuf 消息的发布与订阅 Protobuf compiler ENABLE_CLI_EPROTO
vlink-efbs FlatBuffers 消息的发布与订阅 FlatBuffers IDL ENABLE_CLI_EFBS
vlink-bench 发布/订阅性能基准测试与报告 Bench runtime、Pub/Sub、Serializer ENABLE_CLI_BENCH

安装和路径配置

编译安装

cmake -B build
cmake --build build
cmake --install build --prefix /usr/local

安装后，所有工具位于 <install_prefix>/bin/ 目录，例如 /usr/local/bin/vlink-info。

路径配置

确保安装目录在 PATH 中：

export PATH=/usr/local/bin:$PATH

vlink-info -l 会查找 vlink-options.txt 配置文件，搜索路径依次为：

  1. 与可执行文件同级目录（<app_dir>/vlink-options.txt）
  2. <app_dir>/../etc/vlink/vlink-options.txt
  3. <app_dir>/../share/vlink/vlink-options.txt

通用说明

  • 所有工具支持 -h / --help 查看帮助，-v / --version 查看版本。
  • 多数工具需要组播/广播网络支持才能发现远端节点，工具启动时会打印所需的监听地址。
  • 建议在使用跨机器发现功能之前执行 vlink-check diag 完成环境自检。

vlink-info — 版本与选项信息

功能说明

vlink-info 用于查看当前 VLink 安装的版本号、构建时间戳、Git 标签、Git 提交 ID，以及当前二进制文件编译时启用的所有选项（来自 vlink-options.txt）。

命令行参数

参数 说明 默认值
-l / --list_options 从 vlink-options.txt 读取并打印编译选项 false
-h / --help 显示帮助 -
-v / --version 显示版本 -

使用示例

# 查看版本信息
vlink-info
# 查看当前二进制的所有编译选项
vlink-info -l

输出示例

┌──────── VLink Informations ────────────────────────────────────────────────────
│ Version: 2.0.0
│ Time stamp: 2026-03-17 10:00:00
│ Git tag: v2.0.0
│ Git commit-id: e78d342
└────────────────────────────────────────────────────────────────────────────────

vlink-check — 系统配置与环境诊断

功能说明

vlink-check 是 VLink 的环境自检工具，分为三个子命令：

  • diag：自动运行一系列诊断项，以彩色状态栏输出 PASSED / WARNING / FAILED。
  • env：列出所有 VLink 相关环境变量的当前设置和说明。
  • test：在 intra:// 上做一次最小的 Publisher / Subscriber 往返自检。

子命令

diag — 自动诊断

vlink-check diag [-a] [-s] [-f <substring>]
参数 说明 默认值
-a / --all 附加检查所有编译选项的开关状态 false
-s / --summary 执行完毕打印 PASSED / WARNING / FAILED 统计 false
-f / --filter 仅执行标题包含指定子串的诊断项（调试或脚本化使用） 空

诊断项目列表（标准模式）：

平台说明：标记 (Linux) 的项仅在 Linux / Android 上执行，其余平台会打印 "Not applicable on this platform"。

分组 诊断项 FAILED 条件 WARNING 条件
构建 / 主机 Check vlink version - -
构建 / 主机 Check platform info (uname -sr) - -
构建 / 主机 Check hostname - hostname 为空
构建 / 主机 Check machine id - machine id 为空
构建 / 主机 Check cpu cores - 无法获取 CPU 核数
IP / DDS Check available IP addresses 无可用 IP 或仅有 lo(127.0.0.1) -
IP / DDS Check VLink DDS IP available VLINK_DDS_IP 设置的 IP 不在网卡中 VLINK_DDS_IP 未设置
IP / DDS Check VLink DDS interface VLINK_DDS_IP 对应的网卡找不到 VLINK_DDS_IP 未设置
IP / DDS Check VLink DDS interface MTU (Linux) MTU < 1280 MTU < 1500 或无非回环 IP
IP / DDS Check VLink multicast address 路由表中无 239.255.0.100 -
IP / DDS Check DDS multicast address - 路由表中无 239.255.0.1
IP / DDS Check VLINK_DDS_DOMAIN range 不在 [0,232] 范围内 -
内核 / 网络调优 Check net.core.rmem_max (Linux) - < 2MB（DDS/Zenoh 大流量丢包风险）
内核 / 网络调优 Check net.core.wmem_max (Linux) - < 2MB
内核 / 网络调优 Check rp_filter (Linux) - rp_filter=1（严格模式可能吞掉多播）
进程 / 调度限额 Check RLIMIT_NOFILE (Unix) - < 4096（DDS 会开大量 socket）
进程 / 调度限额 Check RLIMIT_MEMLOCK (Unix) - < 64MB（影响 SHM 零拷贝）
文件系统 Check available space for log dir 可用空间 < 1MB -
文件系统 Check log dir writable 目录不可写 -
文件系统 Check /dev/shm space (Linux) < 64MB（SHM/shm2 必然失败） < 512MB
文件系统 Check VLINK_PLUGIN_DIR / PROTO_DIR / FBS_DIR 路径存在但不是目录 -
文件系统 Check VLINK_QOS_CONFIG / FASTDDS_QOS_FILE / CYCLONEDDS_URI 路径存在但不是文件 -
文件系统 Check VLINK_LOG_LEVEL value 不在 [0,6] 范围（含 6=kOff） -
运行时健康 Check cpu usage CPU 占用 > 90% CPU 占用 > 50%
运行时健康 Check memory usage 内存占用 > 90% 内存占用 > 50%
运行时健康 Check singleton lock - 锁目录可能存在争用
运行时健康 Check time sync daemon (Linux) - 无 chrony/ntpd/systemd-timesyncd 运行
运行时健康 Check iox-roudi running - RouDi 未运行（shm:// 依赖它）
进程 Check proxy running vlink-proxy 未运行 -
进程 Check bag / dump / eproto / efbs running - 对应工具正在运行
进程 Check monitor / viewer / player running - 对应工具正在运行
进程 Check analyzer / bench / webviz running - 对应工具正在运行
进程 Check others running vlink-list 执行失败 仍有 vlink 用户进程在运行

附加模式（-a）额外检查的编译选项：

VLINK_ENABLE_CXX_STD_20、VLINK_ENABLE_C_API、VLINK_ENABLE_SECURITY、VLINK_ENABLE_SQLITE、VLINK_ENABLE_ZSTD、各 CLI 工具开关（CLI_INFO / CLI_BAG / CLI_EPROTO / CLI_EFBS / CLI_LIST / CLI_MONITOR / CLI_DUMP / CLI_CHECK）、日志后端（LOG_QUI / LOG_SPD / LOG_DLT / LOG_NAT）、VLINK_ENABLE_PROXY、VLINK_ENABLE_VIEWER、VLINK_ENABLE_EXAMPLES、VLINK_ENABLE_TEST。

退出码： 返回失败项数量，全部通过返回 0。

env — 环境变量检查

vlink-check env [-b] [-p <prefix>]
参数 说明 默认值
-b / --available 只显示已设置的环境变量 false
-p / --prefix 只显示名字以指定前缀开头的环境变量（如 VLINK_ZENOH_） 空

支持检查的环境变量（按子系统分组，节选）：

vlink-check env 打印的是经过人工挑选的子集，**并非 VLink 全部环境变量**。完整清单以 doc/21-environment-vars.md 为准。

分组 环境变量 说明
路径 / 插件 VLINK_PROTO_DIR、VLINK_FBS_DIR、VLINK_PLUGIN_DIR Schema 与插件查找目录
路径 / 插件 VLINK_TMP_DIR、VLINK_LOCK_DIR 临时与锁目录
路径 / 插件 VLINK_SCHEMA_PLUGIN、VLINK_URL_PLUGINS、VLINK_URL_REMAP Schema 插件 / URL 插件 / URL 重映射
日志 VLINK_LOG_LEVEL、VLINK_LOG_CONSOLE_LEVEL、VLINK_LOG_FILE_LEVEL 分通道日志级别
日志 VLINK_LOG_CONSOLE_UNORDER、VLINK_LOG_CONSOLE_FMT、VLINK_LOG_ENABLE_UTC 控制台输出与时间戳格式
日志 VLINK_LOG_DIR、VLINK_LOG_MAX_SIZE、VLINK_LOG_MAX_COUNT、VLINK_LOG_FLUSH_DELAY 日志存储与滚动
日志 VLINK_LOG_PLUGIN、VLINK_LOG_STORE_STRATEGY、VLINK_LOG_OPEN_APPEND、VLINK_LOG_BLOCK_SYNC、VLINK_LOG_WRITE_DEPTH 日志插件与后端行为
Bag VLINK_BAG_PATH、VLINK_BAG_TAG Bag 路径与录制标签
发现 / 分析 VLINK_DISCOVER_DISABLE、VLINK_DISCOVER_NATIVE、VLINK_PROFILER_ENABLE、VLINK_QOS_CONFIG 发现、性能、QoS 配置
Intra VLINK_INTRA_BIND Intra 通信绑定地址
DDS (通用) VLINK_DDS_BIND、VLINK_DDS_DOMAIN、VLINK_DDS_IP、VLINK_DDS_IP_FILTER、VLINK_DDS_MULTICAST_IP、VLINK_DDS_PEER DDS 网络配置
DDS (通用) VLINK_DDS_BUF、VLINK_DDS_MTU、VLINK_DDS_UDP、VLINK_DDS_TCP、VLINK_DDS_SHM、VLINK_DDS_LESS_MEMORY DDS 传输与资源调优
Intra VLINK_INTRA_BIND 仅启用 VLINK_SUPPORT_INTRA 时显示
DDS (通用) VLINK_DDS_BIND、VLINK_DDS_DEBUG、VLINK_DDS_EVENT_QOS、VLINK_DDS_METHOD_QOS、VLINK_DDS_FIELD_QOS、VLINK_DDS_DOMAIN、VLINK_DDS_IP、VLINK_DDS_IP_FILTER、VLINK_DDS_MULTICAST_IP、VLINK_DDS_PEER、VLINK_DDS_BUF、VLINK_DDS_MTU、VLINK_DDS_UDP、VLINK_DDS_TCP、VLINK_DDS_SHM、VLINK_DDS_LESS_MEMORY 任一 DDS 后端编入即显示
DDS (后端) VLINK_FASTDDS_QOS_FILE（VLINK_SUPPORT_DDS）、VLINK_CYCLONEDDS_URI（VLINK_SUPPORT_DDSC）、VLINK_TRAVODDS_QOS_FILE（VLINK_SUPPORT_DDST） 各 DDS 后端专用，按对应宏过滤
SHM VLINK_SHM_DEBUG、VLINK_SHM_DEPTH VLINK_SUPPORT_SHM
SHM2 VLINK_SHM2_DEBUG、VLINK_SHM2_DEPTH、VLINK_SHM2_CONFIG、VLINK_SHM2_NOTIFY_EVERY VLINK_SUPPORT_SHM2
Zenoh VLINK_ZENOH_*（30 项，含 _SHM* 系列，详见 21-environment-vars.md） VLINK_SUPPORT_ZENOH
MQTT VLINK_MQTT_BROKER、VLINK_MQTT_CLIENT_ID、VLINK_MQTT_DOMAIN、VLINK_MQTT_KEEPALIVE、VLINK_MQTT_QOS VLINK_SUPPORT_MQTT
SOME/IP VLINK_SOMEIP_CFG VLINK_SUPPORT_SOMEIP
TLS / 安全 VLINK_SSL_VERIFY、VLINK_SSL_CA、VLINK_SSL_CERT、VLINK_SSL_KEY、VLINK_SSL_KEY_PASS、VLINK_SSL_CIPHERS、VLINK_SSL_SNI 通用，无条件显示
Bench VLINK_BENCH_READY_TIMEOUT_MS、VLINK_BENCH_START_TIMEOUT_MS、VLINK_BENCH_MEASURE_BUFFER_MS、VLINK_BENCH_CLEANUP_TIMEOUT_MS VLINK_ENABLE_CLI_BENCH

vlink-check env 的清单按编译时模块开关动态裁剪。未启用 VLINK_SUPPORT_<NAME> 宏时，对应模块的私有 env 不会展示；未启用 VLINK_ENABLE_CLI_BENCH 时 VLINK_BENCH_* 不展示。源码是否读取以 Utils::get_env("<NAME>") 为准。

已设置的变量以绿色显示，未设置的以红色显示（-b 模式下只显示已设置项）。命令末尾会输出一行汇总：已设置变量数 / 总数，以及 -p 命中的显示项数量。

test — 通信最小自检

vlink-check test

check test 分两段跑，退出码 = 第二段里的 FAILED 数（WARNING 不计入）：

Part 1 — Paradigm 三模型 (intra:// 通路始终可用)

子测试 使用的节点 断言
EVENT Publisher<std::string> + Subscriber<std::string> 5 条消息按顺序全部接收
METHOD Client<std::string,std::string> + Server invoke("ping") 同步得到 echo:ping
FIELD Setter<int> + Getter<int> Getter::wait_for_value() 读到 42

Part 2 — Per-transport Event 冒烟（按 VLINK_SUPPORT_* 宏门控）

对每一个**编译进产物**的传输后端，都会各跑一次最小 Publisher/Subscriber 往返。未编译进的传输自动隐藏（不出现在输出中）；某些传输还带运行时前置条件，不满足时整项被标为 WARNING 直接跳过，绝不会触发后端的 std::terminate：

传输 编译宏 运行时前置条件（跳过原因） 结果说明
intra:// VLINK_SUPPORT_INTRA 无 始终 PASSED，相当于 Part 1 的再验一次
shm:// VLINK_SUPPORT_SHM 必须存在 iox-roudi 或 RouDi 进程 PASSED / 跳过
shm2:// VLINK_SUPPORT_SHM2 /dev/shm 可用且剩余 ≥ 64MB PASSED / 跳过
dds:// VLINK_SUPPORT_DDS 无（同进程双节点，通过 DDS 发现自环） PASSED（本机环境异常时 WARNING）
ddsc:// VLINK_SUPPORT_DDSC 同 dds:// PASSED / WARNING
ddsr:// VLINK_SUPPORT_DDSR RTI 许可可用 PASSED / WARNING
ddst:// VLINK_SUPPORT_DDST TravoDDS 环境可用 PASSED / WARNING
zenoh:// VLINK_SUPPORT_ZENOH 无 PASSED（受 zenoh 默认 scout 影响可能 WARNING）
someip:// VLINK_SUPPORT_SOMEIP 设置了 VLINK_SOMEIP_CFG 且文件存在 PASSED / 跳过
mqtt:// VLINK_SUPPORT_MQTT 设置了 VLINK_MQTT_BROKER PASSED / 跳过
fdbus:// VLINK_SUPPORT_FDBUS 无（后端自决） PASSED / WARNING
qnx:// VLINK_SUPPORT_QNX 仅 QNX 平台编得出 PASSED / WARNING

外部依赖型传输的通用规则： shm / shm2 / dds / ddsc / ddsr / ddst / zenoh / someip / mqtt / fdbus / qnx 发现超时被计为 WARNING 而非 FAILED，只有构造抛异常或收到错乱载荷才算 FAILED。intra:// 是唯一严格评估的 scheme。

退出码： 0 表示没有任何 FAILED；非零等于 FAILED 的子测试数。WARNING 仅提示，不影响退出码。

使用示例

# 运行标准自动诊断
vlink-check diag
# 包含编译选项检查的完整诊断 + 汇总
vlink-check diag -a -s
# 只跑包含 "dds" 的诊断项
vlink-check diag -f dds
# 列出所有环境变量及说明
vlink-check env
# 只显示已设置的环境变量
vlink-check env -b
# 只查看 Zenoh 相关环境变量
vlink-check env -p VLINK_ZENOH_
# 执行进程内 pub/sub 冒烟测试
vlink-check test

vlink-list — 列出活动节点与话题

功能说明

vlink-list 通过 DiscoveryViewer 发现机制，扫描当前网络上所有活跃的 VLink 进程及其注册的话题（Publisher/Subscriber/Server/Client/Setter/Getter），以树状结构输出。

工具在启动后等待约 1 秒（kCollectInterval = 1000ms）收集发现信息，然后输出结果并退出。

命令行参数

参数 说明 默认值
-n / --native 本地模式，仅发现本机节点 false
-m / --name <name> 按进程名过滤 空（全部）
-p / --pid <pid> 按进程 ID 过滤 0（全部）
-c / --check_process_count 仅通过退出码返回进程数量，不输出文本 false
-h / --help 显示帮助 -

-c 模式下不打印任何终端输出，通过进程退出码返回当前 VLink 用户进程数量，可用于脚本判断（vlink-check 内部使用此功能）。由于 shell 退出码本身有范围限制，这种方式更适合做小范围计数或非零判断。

输出格式说明

输出按进程分组，每个进程显示：

<进程名> (pid: <pid>, host: <主机名>, ip: <IP地址>)
Publisher:
<url> <序列化类型>
Subscriber:
<url> <序列化类型>
Server:
<url> <序列化类型>
Client:
<url> <序列化类型>
Setter:
<url> <序列化类型>
Getter:
<url> <序列化类型>

URL 列宽度自动对齐（以最长 URL 为基准）。

使用示例

# 列出所有节点和话题
vlink-list
# 仅列出本机节点
vlink-list -n
# 按进程名过滤
vlink-list -m my_process
# 按 PID 过滤
vlink-list -p 1234
# 获取当前活跃进程数量（通过退出码）
vlink-list -c
echo "Process count: $?"

输出示例

camera_node (pid: 1001, host: myhost, ip: 192.168.1.10)
Publisher:
dds://camera/image CameraFrame
dds://camera/pointcloud PointCloud
detection_node (pid: 1002, host: myhost, ip: 192.168.1.10)
Subscriber:
dds://camera/image CameraFrame
Publisher:
dds://detection/result pb.DetectResult

vlink-monitor — 实时通信状态监控

功能说明

vlink-monitor 是一个基于终端的交互式实时监控工具，持续显示当前网络中所有话题的通信状态，包括频率、速率、丢包率、时延等指标，支持 Sparkline 图表面板和进程面板。

在交互界面中选中某条话题后按 Enter，工具会严格根据服务发现里的 schema_type 自动启动 vlink-eproto sub 或 vlink-efbs sub；如果当前 URL 的 schema_type 或 ser_type 仍未就绪，则不会再做字符串猜测，而是提示等待服务发现元数据补齐后重试。若服务发现结果表明该 URL 是字段模型读取场景（已发现 Getter，或发现 Setter 且未发现 Publisher），vlink-monitor 会自动向子进程追加 -g/--getter，否则按普通 Subscriber 方式拉起。指定 -b/--blob 时，Enter 跳转会强制追加 -x blob，用 blob 方式打印消息内容。

每隔 1 秒（kCollectInterval）刷新一次统计数据，每隔 50ms（kTerminalInterval）重绘终端界面。

命令行参数

参数 说明 默认值
-u / --urls <url...> 只监控指定 URL（可多个） 空（全部）
-i / --filter <str> URL 关键字过滤（空格分隔多个关键字） 空
-b / --blob Enter 跳转时强制使用 -x blob 打印输出 false
-k / --black 启用黑名单模式（过滤掉匹配的 URL） false
-n / --native 本地模式，仅发现本机节点 false
-t / --node_count 显示节点数量模式（在类型列显示订阅者/发布者数量） false
-l / --detail 详情模式，显示频率/速率/丢包/时延列（热键 L） false
-o / --observe_all 观察所有模式，为所有行订阅数据（配合 -l 使用，热键 O） false
-e / --profiler 显示 CPU 分析器数据（热键 E） false
-s / --ser 显示序列化类型列（热键 S） false
-a / --active 只显示有活跃数据的话题（需配合 -l 使用，热键 A） false
-y / --pubsub 只显示 Publisher/Subscriber 类型（热键 Y） false
-p / --process 显示进程面板（热键 P） false
-c / --chart 显示 Sparkline 图表面板（热键 C） false
-x / --preset 预设模式，等价于同时开启 -l -o -p -c false
-g / --proto_args <str> 附加传给 vlink-eproto/vlink-efbs 的参数 空
-d / --proto_dir <dir> Proto 文件目录（默认读取 VLINK_PROTO_DIR） 环境变量
-f / --fbs_dir <dir> FlatBuffers 文件目录（默认读取 VLINK_FBS_DIR） 环境变量
--plain 纯文本输出模式（用于重定向，禁用交互） false
--dot 使用 Braille 点阵字符绘制图表 false
--rows <n> 最大行数（0 表示自动获取终端行数） 0
--columns <n> 最大列数（0 表示自动获取终端列数） 0
--chart_width <n> 图表宽度（范围 10~100） 30
--process_width <n> 进程面板宽度（范围 20~100） 40

交互热键

热键 功能
q / Esc 退出
Space 暂停/恢复刷新
L 切换详情模式（FREQ/RATE/LOSS/LATENCY）
O 切换"观察所有"模式
S 切换序列化类型显示
T 切换节点数量模式
E 切换 Profiler 模式
A 切换只显示活跃话题
Y 切换只显示 Pub/Sub
P 切换进程面板
C 切换图表面板
Left/Right 翻页
Up/Down 移动选中行
Enter 对选中话题启动 vlink-eproto 或 vlink-efbs，并按服务发现决定是否追加 --getter

输出格式说明

标题栏（蓝色背景）：

[TYPE] [URL] [FREQ] [RATE] [LOSS] [LATENCY]

每行：

  • [TYPE]：通信类型（Pub、Sub、Srv、Cli、Set、Get），启用 -t 时显示数量。
  • [URL]：话题 URL，宽度自动对齐。
  • [FREQ]：消息频率（Hz），仅详情模式显示。
  • [RATE]：数据速率（B/s ~ GB/s），仅详情模式显示。
  • [LOSS]：丢包率（），仅详情模式显示。
  • [LATENCY]：端到端时延（ms），仅详情模式显示。

行颜色（详情模式 / 观察所有模式下）：

  • 绿色：当前 URL 最近持续有数据，且统计滑窗已填满，表示状态稳定。
  • 黄色：启动初期或过渡状态，表示最近有活动但滑窗尚未稳定。
  • 红色：超过约 2 秒没有新数据，表示当前 URL 处于不活跃状态。

底部状态栏： 显示当前页码、各模式开关状态，以及总速率汇总。

进程面板（-p）： 右侧显示当前选中话题关联的进程信息（类型标签、主机、进程名/PID）。

图表面板（-c）： 右侧显示当前选中话题的历史 Sparkline 图表，包含 4 组图：Freq、Rate、Loss、Latency。支持 --dot 模式使用 Braille 点阵提高精度。

使用示例

# 基础监控（所有话题，仅类型和 URL）
vlink-monitor
# 预设全功能模式（等价于 -l -o -p -c）
vlink-monitor -x
# 详情模式 + 观察所有话题
vlink-monitor -lo
# 只监控包含 "camera" 的话题
vlink-monitor -i camera
# 过滤掉包含 "debug" 的话题（黑名单模式）
vlink-monitor -i debug -k
# 只监控指定的两条 URL
vlink-monitor -u dds://camera/image dds://lidar/points
# 纯文本模式重定向到文件
vlink-monitor --plain > monitor_output.txt
# 本地模式 + 图表面板
vlink-monitor -nc

vlink-bag — 数据录制与回放

功能说明

vlink-bag 是 VLink 最核心的数据工具，支持对所有话题进行录制、回放、克隆、检查、索引重建和修复。支持的文件格式：

扩展名 说明
.vdb VLink 标准数据库格式（SQLite）
.vdbx VLink 数据库扩展格式
.vcap VLink 抓包格式
.vcapx VLink 抓包扩展格式

子命令

record — 录制

vlink-bag record <path> [options]
参数 说明 默认值
path 输出文件路径（必填） -
-u / --urls <url...> 只录制指定 URL（空为全部） 空（全部）
-t / --tag <name> 设置录制标签名 空
-i / --filter <str> URL 关键字过滤（空格分隔） 空
-k / --black 黑名单模式 false
-n / --native 本地模式 false
-d / --duration <s> 录制持续时间（秒），<=0 表示不限制 0（不限制）
-w / --wait <s> 退出时等待写入完成的最大时间（秒） 30
-p / --compress 启用压缩 false
-f / --force 强制覆盖已有文件 false
-q / --quiet 静默模式（不输出进度） false
-l / --detail 详情模式（每条消息打印时间戳和 URL） false
-o / --split_name_by_time 按时间分割文件名 false
-z / --split_by_size <GB> 按文件大小分割（GB） 1
-y / --split_by_time <s> 按时间分割（秒） 0（不分割）
-g / --deft 不等待序列化类型信息采集 false
-x / --max_packet_size <MB> 单包最大大小（MB），超过则丢弃 4.0
-j / --wal_mode 启用 SQLite WAL 模式 false
-c / --cache_size <MB> 写缓存大小（MB） 4
-s / --sync_mode 同步写入模式 false
--max_task_depth <n> 写入队列最大待处理任务数 20000
--max_memory_size <GB> 写入队列最大内存占用（GB） 2
--max_row_count <n> 最大录制行数 5000000000
--max_bytes_size <GB> 最大录制字节数（GB） 512
--enable_limit 启用行/字节数限制 false
--compress_level <n> 压缩级别（1~5，0 表示默认） 3
--ignore_compress <url...> 对指定 URL 不压缩 空

录制进度显示： 进度条颜色含义：

  • 绿色（<<）：正在录制且有数据变化
  • 红色（<<）：正在录制但无数据变化
  • 黄色（||）：已暂停

键盘控制：

  • Space：暂停/恢复录制
  • q / Esc：停止录制

play — 回放

vlink-bag play <path> [options]
参数 说明 默认值
path bag 文件路径（必填） -
-u / --urls <url...> 只回放指定 URL（空为全部） 空（全部）
-i / --filter <str> URL 关键字过滤 空
-k / --black 黑名单模式 false
-n / --native 本地模式（DDS 使用 127.0.0.1） false
-s / --actions <n...> 过滤动作类型（1:C/Req 2:C/Resp 3:S/Req 4:S/Resp 5:Pub 6:Sub 7:Set 8:Get） 6（Sub）
-b / --begin_time <s> 从指定相对时间开始（秒） 0
-e / --end_time <s> 到指定相对时间结束（秒，0 表示到结尾） 0
-t / --times <n> 回放次数（<=0 表示无限循环） 1
-r / --rate <f> 回放速率（0.01~100） 1.0
-q / --quiet 静默模式 false
-l / --detail 详情模式 false
-m / --skip_blank 跳过空白段（从第一条消息时间点开始计算） false
-j / --auto_pause 每条消息回放后自动暂停 false
--local_time 使用本地时间显示 false
--utc_time 使用 UTC 时间显示 false
--rel_begin_time <hh:mm:ss[.ms]> 相对开始时间（格式：00:00:00 或 00:00:00:000） 空
--rel_end_time <hh:mm:ss[.ms]> 相对结束时间 空
--local_begin_time <...> 本地时间开始点 空
--local_end_time <...> 本地时间结束点 空
--utc_begin_time <...> UTC 时间开始点 空
--utc_end_time <...> UTC 时间结束点 空
--plugin <name> 指定 BagReader 插件名 空

回放进度显示格式：

HH:MM:SS.mmm/HH:MM:SS.mmm | 12.34s | 1.23MB/s [>> 45.6% ]:

键盘控制：

  • Space：暂停/恢复
  • q / Esc：停止
  • Left：后退 1 秒
  • Right：前进 1 秒
  • Up：后退 5 秒
  • Down：前进 5 秒
  • p：在暂停状态下单步前进一帧

info — 查看文件信息

vlink-bag info <path> [-l]
参数 说明 默认值
path bag 文件路径（必填） -
-l / --detail 详情模式（逐条打印消息时间戳和 URL） false

输出内容：

File Name: bag.vdb
File Size: 128.50 MB (Raw: 256.00 MB)
Tag Name: my_recording
Version: 2.0.0
Storage Type: sqlite
Compression: lzav (Ratio: 50%)
Process Name: my_node
Meta Flags: completed | idx_elapsed | schema_data
Date Time: 2026-03-17 10:00:00 (Timezone: +08:00:00)
Duration: 00:00:00.500 ~ 00:05:30.123
Message Count: 33120
Split Count: ---
URL TYPE COUNT SIZE FREQ SER
...

Compression: 的值由 writer 写入：<tt>.vdb/.vdbx（SQLite）启用压缩时写 lzav，否则 None；<tt>.vcap/.vcapx（MCAP）启用压缩时写 zstd，否则 None。

clone — 克隆/转换

vlink-bag clone <source_path> <target_path> [options]

将 bag 文件克隆到新文件，支持格式转换、话题过滤、时间裁剪、压缩转换。参数与 play 子命令类似，另有：

参数 说明 默认值
source_path 源文件路径（必填） -
target_path 目标文件路径（必填） -
--import_schema 尝试导入文件内嵌的 schema false

check — 校验文件完整性

vlink-bag check <path>

校验 bag 文件的完整性，返回 0 表示正常，-1 表示异常。

reindex — 重建索引

vlink-bag reindex <path>

重建 bag 文件的时间索引，用于修复索引损坏导致的回放问题。

fix — 修复文件

vlink-bag fix <path> [-y]
参数 说明 默认值
path bag 文件路径（必填） -
-y / --rebuild 使用重建模式修复 false

尝试修复损坏或未完整写入的 bag 文件（例如录制中途断电）。

tag — 设置标签

vlink-bag tag <path> <tag_name>

为已有的 bag 文件设置或修改标签名。

使用示例

# 录制所有话题到文件
vlink-bag record /tmp/test.vdb
# 只录制指定话题，持续 60 秒，启用压缩
vlink-bag record /tmp/test.vdb -u dds://camera/image dds://lidar/points -d 60 -p
# 以 2 倍速回放，循环 3 次
vlink-bag play /tmp/test.vdb -r 2.0 -t 3
# 只回放 10s~60s 的片段
vlink-bag play /tmp/test.vdb -b 10 -e 60
# 查看文件详细信息
vlink-bag info /tmp/test.vdb
# 压缩克隆并裁剪时间段
vlink-bag clone /tmp/test.vdb /tmp/clipped.vdb -b 10 -e 60 -p
# 格式转换：vcap 转 vdb
vlink-bag clone /tmp/capture.vcap /tmp/result.vdb
# 校验文件
vlink-bag check /tmp/test.vdb
# 修复未完整写入的文件
vlink-bag fix /tmp/broken.vdb
# 为文件打标签
vlink-bag tag /tmp/test.vdb "highway_test_20260317"

vlink-dump — 消息内容提取转储

功能说明

vlink-dump 用于从实时通信或 bag 文件中提取特定字段的值，输出为 CSV、JSON 或图片/视频等格式。支持 Protobuf 消息的字段路径表达式，以及 VLink 零拷贝类型（CameraFrame、PointCloud、RawData）的内置字段。

前提条件： 需要 Protobuf compiler 支持（VLINK_HAS_PROTOBUF_COMPILER）。对于 Protobuf 消息须通过 -d 参数或 VLINK_PROTO_DIR 环境变量指定 .proto 文件目录；对于 FlatBuffers 消息须通过 --fbs_dir 参数或 VLINK_FBS_DIR 环境变量指定 .fbs 文件目录。零拷贝类型（CameraFrame、PointCloud、RawData）无需额外配置。数学表达式功能需要 exprtk 库支持。

命令行参数

参数 说明 默认值
url 目标 URL（必填） -
-t / --type <type> 输出类型：console、csv、json、bin、jpg、h264、h265、raw、pcd csv
-c / --condition <fields> 提取字段，逗号分隔（如 header.seq,pose.x,pose.y）；CSV/JSON 模式必填 空
-o / --out_dir <dir> 输出目录 ./
-m / --base_name <name> 输出文件基础名 output
-f / --bag_file <path> 从 bag 文件提取（不指定则从实时通信提取） 空
-b / --begin_time <s> 开始时间（秒，仅在指定 -f 时有效） 0
-e / --end_time <s> 结束时间（秒，仅在指定 -f 时有效） 0
-n / --count <n> 最大样本数（0 = 不限） 0
--hz <hz> 最大输出频率（Hz，0 = 不限） 0
--native 本地模式（仅在不指定 -f 时有效） false
-d / --proto_dir <dir> Protobuf .proto 文件目录（或设置 VLINK_PROTO_DIR） 环境变量
--fbs_dir <dir> FlatBuffers .fbs 文件目录（或设置 VLINK_FBS_DIR） 环境变量
-q / --quiet 静默模式 false
-l / --detail 详情模式（打印每条提取记录） false
-x / --expression <expr> 数学表达式，分号分隔（需配合 -c 使用，需要 exprtk 库支持） 空

输出格式

Console 格式（-t console）：

直接在终端打印消息内容。若指定 -c 则只打印指定字段及表达式结果，否则打印完整消息（Protobuf TextFormat 或零拷贝结构体摘要）。text 为 console 的别名。

CSV 格式（-t csv）：

timestamp,header.seq,pose.x
0.000100,42,1.5
0.000200,43,2.3

JSON 格式（-t json）：

[
{"timestamp": 0.0001, "header.seq": 42, "pose.x": 1.5},
{"timestamp": 0.0002, "header.seq": 43, "pose.x": 2.3}
]

Bin 格式（-t bin）：

将每条消息的完整原始序列化字节保存为独立文件：output.1.bin、output.2.bin 等。

图片/视频格式（-t jpg/h264/h265/raw）：

适用于 CameraFrame 或含 bytes 字段的 Protobuf 消息，-c data（默认）时将数据帧分别保存为独立文件：output.1.jpg、output.2.jpg 等。jpeg 为 jpg 的别名。

PCD 点云格式（-t pcd）：

适用于零拷贝 PointCloud 类型，将每帧点云保存为 PCD v0.7 二进制格式文件：output.1.pcd、output.2.pcd 等。

条件表达式

Protobuf 消息字段路径：

header.seq
header.stamp.sec
status.velocity.x

VLink 零拷贝类型内置字段：

类型 支持的条件表达式
CameraFrame header.frame_id、header.seq、header.time_meas、header.time_pub、width、height、channel、freq、format、stream、size、data
PointCloud header.frame_id、header.seq、header.time_meas、header.time_pub、size、pack_size、data[N].field
RawData header.frame_id、header.seq、header.time_meas、header.time_pub、size、data

使用示例

# 从实时 DDS 话题提取 seq 字段为 CSV
vlink-dump dds://sensor/imu -t csv -c "header.seq" -o /tmp/ -d /home/protos/
# 从 bag 文件提取指定时间段内的速度字段
vlink-dump dds://vehicle/state -t csv -c "velocity.x" \
-f /tmp/test.vdb -b 10 -e 60 -o /tmp/ -d /home/protos/
# 在终端直接查看消息内容（限制 5 条）
vlink-dump dds://test -t console -n 5
# 提取 CameraFrame 图像帧为 JPEG
vlink-dump dds://camera/front -t jpg -c data -o /tmp/frames/ -d /home/protos/
# 提取并输出 JSON 格式
vlink-dump dds://sensor/imu -t json -c "angular_velocity.z" \
-o /tmp/ -m imu_gyro_z -d /home/protos/
# 导出原始二进制文件
vlink-dump dds://test -t bin -o /tmp/raw_output -d /home/protos/
# 导出点云为 PCD 文件
vlink-dump dds://lidar -t pcd -f /tmp/bag.vdb -d /home/protos/
# 提取字段并计算数学表达式，限制频率为 10Hz
vlink-dump dds://test -c "pose.x,pose.y" \
-x "sqrt(pose_x*pose_x+pose_y*pose_y);pose_x-pose_y" -t csv --hz 10

vlink-eproto — Protobuf 消息调试工具

功能说明

vlink-eproto 用于在终端中实时订阅并以 Protobuf TextFormat 或 JSON（-j）格式显示消息内容，或向指定 URL 发布 Protobuf 消息。支持交互式热键控制显示选项，支持内容分页翻阅。

前提条件： 需要 Protobuf compiler 支持，须通过 -d 参数或 VLINK_PROTO_DIR 指定 .proto 文件目录。

子命令

sub — 订阅并显示消息

vlink-eproto sub <url> [options]
参数 说明 默认值
url 目标 URL（必填） -
-d / --proto_dir <dir> Proto 文件目录 环境变量
-s / --ser_type <type> 序列化类型（消息名） 空（自动）
-x / --encoding <type> 编码提示（protobuf/flatbuffers/raw/blob/zerocopy，blob 时按十六进制显示二进制） 空
-i / --filter <str> 过滤字段名（空格分隔） 空
-j / --json 以 JSON 格式输出 Protobuf 消息 false
-g / --getter 强制使用 Getter 接收数据（字段模型） false
-k / --black 黑名单模式（过滤掉匹配字段） false
-n / --native 本地模式 false
-m / --max_str_count <n> 最大显示字符数 1亿
-e / --print_enum_string 显示枚举数字（热键 E） false
-r / --ignore_array 忽略数组字段（热键 R） false
-t / --ignore_string 忽略字符串字段（热键 T） false
-y / --print_time_string 时间戳显示为可读字符串（热键 Y） false
-u / --print_hex_string 数值以十六进制显示（热键 U） false
-o / --ignore_default 忽略默认值字段（热键 O） false
-p / --use_long_repeated 展开 repeated 字段（热键 P） false
--rows <n> 最大行数 0（自动）
--columns <n> 最大列数 0（自动）

接收模式说明：

  • 指定 -s/--ser_type 时，工具不再等待服务发现；若同时指定 -x/--encoding，会直接按该编码选择解析路径。
  • 指定 -s/--ser_type 但不指定 -x/--encoding 时，会先按 ser_type 做字符串兜底推断；推断不出来时，vlink-eproto 默认按 protobuf 家族处理。
  • 未指定 -s/--ser_type 时，工具会等待一轮服务发现以自动推断序列化类型；若发现该 URL 属于字段模型，也可能自动切换为 Getter 接收。

JSON 模式说明：

  • 指定 -j/--json 后，Protobuf 消息会按 JSON 格式输出，字段名保持 proto 中的原始命名。
  • -e/--print_enum_string 在 JSON 模式下仍然有效：开启时输出枚举字符串，关闭时输出枚举数字。
  • -r/--ignore_array、-t/--ignore_string、-o/--ignore_default 和字段过滤在 JSON 模式下仍然生效。
  • 零拷贝类型（如 vlink::zerocopy::*）不支持 -j/--json。
  • 如果当前构建缺少 Protobuf json_util，-j/--json 不能用于 protobuf 或二进制 raw；此时只保留对文本 raw 负载的 JSON 文本处理能力。
  • 指定 -x blob 时，工具按二进制路径接收，并以十六进制显示 payload；显示顺序为 per_line、per_row、data_size、data_blob，其中 data_blob: 后换行，单行最多 50 字节，并按终端宽度减 2 后收敛到 10 字节的整数倍。

交互热键：

热键 功能
q / Esc 退出
Space 暂停/恢复
Left/Right 翻页（每页 = 终端高度-3 行）
Up/Down 快速翻页（步进 10 页）
PgUp/PgDn 跳转 100 页
Home/End 跳到首页/末页
E 切换枚举显示模式
R 切换忽略数组
T 切换忽略字符串
Y 切换时间字符串显示
U 切换十六进制显示
O 切换忽略默认值
P 切换展开 repeated

界面行为说明：

  • 标题行会显示当前 URL、活动指示点（dot）和实时帧率（Hz）。
  • 帧率不是单包瞬时值，而是按 1 秒采样周期做滑窗平滑统计，避免数值抖动过大。
  • 标题中的帧率颜色策略与 vlink-monitor 一致：绿色表示稳定有流量，黄色表示启动/过渡态，红色表示超过约 2 秒无新数据。
  • 按 Space 进入暂停后，标题会立即重绘为 0Hz，同时隐藏活动指示点；恢复后重新按实时数据更新。

pub — 发布消息

vlink-eproto pub <url> [options]
参数 说明 默认值
url 目标 URL（必填） -
-d / --proto_dir <dir> Proto 文件目录 环境变量
-s / --ser_type <type> 序列化类型（消息名，必填） 空
-x / --encoding <type> 编码提示（protobuf/flatbuffers/raw/blob/zerocopy，raw 发送文本或 JSON 字符串，blob 发送二进制） 空
-n / --native 本地模式 false
-j / --json 按 JSON 解析 Protobuf 输入 false
-f / --prototxt_file <path> 从 .prototxt 文件读取消息内容 空
-c / --prototxt_content <str> 直接指定消息内容（field:value;... 格式） 空
-t / --times <n> 发布次数（<=0 表示无限） 1
-l / --interval <ms> 发布间隔（毫秒） 100

指定 -j/--json 后，-f/--prototxt_file 和 -c/--prototxt_content 的内容会按 Protobuf JSON 解析，而不是 TextFormat。 指定 -x raw 时，-f/--prototxt_file 和 -c/--prototxt_content 的内容会直接按原始文本发送；如果内容本身是 JSON 字符串，订阅显示时会优先按 JSON 美化。 指定 -x blob 时，-c/--prototxt_content 按十六进制字节串解析，-f/--prototxt_file 则直接读取原始二进制文件内容发送。

使用示例

# 订阅 DDS 话题并显示 Protobuf 消息
vlink-eproto sub dds://sensor/imu -d /home/protos/ -s pb.ImuData
# 按字段模型使用 Getter 接收（显式指定 ser_type + encoding，不再等待 discovery）
vlink-eproto sub dds://vehicle/state -d /home/protos/ -s pb.VehicleState -x protobuf -g
# 订阅并过滤只显示 angular_velocity 字段
vlink-eproto sub dds://sensor/imu -d /home/protos/ -s pb.ImuData -i angular_velocity
# 订阅并按 JSON 输出 Protobuf 消息
vlink-eproto sub dds://sensor/imu -d /home/protos/ -s pb.ImuData -j
# 订阅并忽略数组和字符串字段
vlink-eproto sub dds://sensor/imu -d /home/protos/ -rt
# 向话题发布一条消息
vlink-eproto pub shm://control/cmd -d /home/protos/ -s pb.ControlCmd \
-c "speed:10.0;steering:0.5"
# 按 JSON 内容发布一条消息
vlink-eproto pub shm://control/cmd -d /home/protos/ -s pb.ControlCmd -j \
-c '{"speed":10.0,"steering":0.5}'
# 从文件发布消息，无限循环，间隔 500ms
vlink-eproto pub dds://test/msg -d /home/protos/ -s pb.TestMsg \
-f /tmp/test.prototxt -t 0 -l 500

vlink-efbs — FlatBuffers 消息调试工具

功能说明

vlink-efbs 功能与 vlink-eproto 相同，但针对 FlatBuffers 序列化格式。同样支持 sub（订阅显示）和 pub（发布消息）两个子命令。FlatBuffers 的 schema 文件（<tt>.fbs）目录通过 -d/--fbs_dir 参数或 VLINK_FBS_DIR 环境变量指定。普通 FlatBuffers 消息的输入本身按 JSON 语法解析，显示时也默认输出 JSON 风格文本，因此不再单独提供 --json 开关。

子命令：sub — 订阅并显示消息

vlink-efbs sub <url> [options]
参数 说明 默认值
url 目标 URL（必填） -
-d / --fbs_dir <dir> FlatBuffers schema 目录 环境变量
-s / --ser_type <type> 序列化类型（table 名） 空（自动）
-x / --encoding <type> 编码提示（protobuf/flatbuffers/raw/blob/zerocopy，raw 显示文本/JSON，blob 以十六进制显示） 空
-i / --filter <str> 过滤字段名 空
-g / --getter 强制使用 Getter 接收数据（字段模型） false
-k / --black 黑名单模式 false
-n / --native 本地模式 false
-m / --max_str_count <n> 最大显示字符数 1亿
-e / --print_enum_string 显示枚举数字（热键 E） false
-r / --ignore_array 忽略数组字段（热键 R） false
-t / --ignore_string 忽略字符串字段（热键 T） false
-y / --print_time_string 时间戳显示为可读字符串（热键 Y） false
-u / --print_hex_string 数值以十六进制显示（热键 U） false
-o / --ignore_default 忽略默认值字段（热键 O） false
-p / --use_long_repeated 展开 repeated 字段（热键 P） false
--rows <n> 最大行数 0（自动）
--columns <n> 最大列数 0（自动）

接收模式说明：

  • 指定 -s/--ser_type 时，工具不再等待服务发现；若同时指定 -x/--encoding，会直接按该编码选择解析路径。
  • 指定 -s/--ser_type 但不指定 -x/--encoding 时，会先按 ser_type 做字符串兜底推断；推断不出来时，vlink-efbs 默认按 flatbuffers 家族处理。
  • 未指定 -s/--ser_type 时，工具会等待一轮服务发现以自动推断序列化类型；若发现该 URL 属于字段模型，也可能自动切换为 Getter 接收。
  • 指定 -x blob 时，工具按二进制路径接收，并以十六进制显示 payload；显示顺序为 per_line、per_row、data_size、data_blob，其中 data_blob: 后换行，单行最多 50 字节，并按终端宽度减 2 后收敛到 10 字节的整数倍。

界面行为说明：

  • 标题行会显示当前 URL、活动指示点（dot）和实时帧率（Hz）。
  • 帧率采用与 vlink-eproto 相同的滑窗统计方式，显示效果更平滑，便于观察实际流量变化。
  • 标题颜色策略同样与 vlink-monitor 保持一致：绿色表示稳定有流量，黄色表示启动/过渡态，红色表示超过约 2 秒无新数据。
  • 按 Space 进入暂停后，标题会立即显示为 0Hz，并隐藏活动指示点；恢复后重新按实时数据更新。

子命令：pub — 发布消息

vlink-efbs pub <url> [options]
参数 说明 默认值
url 目标 URL（必填） -
-d / --fbs_dir <dir> FlatBuffers schema 目录 环境变量
-s / --ser_type <type> 序列化类型（table 名，必填） 空
-x / --encoding <type> 编码提示（protobuf/flatbuffers/raw/blob/zerocopy，raw 发送文本/JSON，blob 发送二进制） 空
-n / --native 本地模式 false
-f / --fbstxt_file <path> 从 .fbstxt / FlatBuffers JSON 文本文件读取消息内容 空
-c / --fbstxt_content <str> 直接指定 FlatBuffers JSON 文本内容 空
-t / --times <n> 发布次数（<=0 表示无限） 1
-l / --interval <ms> 发布间隔（毫秒） 100

pub 命令必须且只能指定 -f 或 -c 之一；普通 FlatBuffers 类型的文本输入实际按 FlatBuffers JSON 语法解析。 指定 -x raw 时，-f/--fbstxt_file 和 -c/--fbstxt_content 的内容会直接按原始文本发送；如果内容本身是 JSON 字符串，订阅显示时会优先按 JSON 美化。 指定 -x blob 时，-c/--fbstxt_content 按十六进制字节串解析，-f/--fbstxt_file 则直接读取原始二进制文件内容发送。

使用示例

# 订阅 FlatBuffers 话题
vlink-efbs sub dds://sensor/scan -d /home/fbs_schemas/ -s MyScan
# 按字段模型使用 Getter 接收（显式指定 ser_type + encoding，不再等待 discovery）
vlink-efbs sub dds://vehicle/state -d /home/fbs_schemas/ -s MyState -x flatbuffers -g
# 发布 FlatBuffers 消息（从 JSON 文本）
vlink-efbs pub shm://control/cmd --fbs_dir /home/fbs_schemas/ -s CtrlCmd \
-c '{ speed: 10.0, mode: 1 }'
# 发布 FlatBuffers 消息（从文件）
vlink-efbs pub dds://test/msg --fbs_dir /home/fbs_schemas/ -s TestMsg \
-f /tmp/test.fbstxt -t 0 -l 200

vlink-bench — 发布/订阅性能基准测试

功能说明

vlink-bench 是 VLink 的通信性能测试工具，重点面向发布/订阅链路。它会围绕不同 url、执行模式、拓扑、QoS、payload 类型、报文大小、发布速率和序列化路径展开矩阵化测试，并生成：

  • 原始样本结果：json（含所有 repeat 的明细与 raw latency 样本，支持 plot 离线重建）
  • 聚合后的对比数据：csv
  • 带结论、评分、交互式折线图（滚轮缩放 / 拖拽平移 / 悬浮 tooltip / legend 开关）的单文件离线报告：html（亮色主题，运行时支持中英文切换）
  • 适合终端快速翻页、搜索、导出的交互式表格报告：terminal

默认内建 URL 会按当前编译宏已启用的 transport 生成，并在运行前做有限的前置条件过滤。普通默认集合包含 intra、shm、shm2、DDS 系列、zenoh、someip、mqtt、fdbus、qnx 中当前构建可用的项；shm / shm2 默认带 ?depth=10，DDS 系列默认带 ?qos=sensor，例如 shm://bench/perf_shm?depth=10、dds://bench/perf_dds?qos=sensor。除 SOME/IP 使用固定 service/event URL 外，内建 URL 使用 scheme://bench/perf_<scheme> 格式，避免不同 transport 复用同一 topic 路径产生干扰。showcase 默认 URL 集合只选跨进程 transport（不含 intra），按 shm、shm2、DDS 系列、zenoh、someip、mqtt、fdbus、qnx 的顺序加入所有可运行项。 直接执行 vlink-bench run 时（无 --preset），会走 showcase 默认矩阵，重点覆盖 throughput + latency 主通信 suite、当前构建可用的跨进程 transport、bytes payload，全部在 process 模式下测量真实 cross-process IPC 性能。两个 suite 各有自己的 payload 档位（不混用）：**throughput** 用 3 档（16KiB / 256KiB / 1MiB，专挑大消息容易出差异的中大档）；**latency** 用 6 档（128B / 1KiB / 8KiB / 64KiB / 512KiB / 2MiB，覆盖控制消息 → OS 页 → MTU → DDS 分片 → 多 MiB 等性能拐点）。

所有报告文件（json / csv / html）都通过 .tmp 临时文件 + rename 原子落盘，磁盘满或写入中断不会留下半成品。Worker 子进程异常退出会被主进程校验 exit code + exit status 捕获，不再被静默误判成功。

**传输前置条件过滤**：vlink-bench run 会在选项解析完成后对最终 URL 列表做一次有限的运行时可达性筛选，任何 --url 或内建默认 URL 如果前置条件不满足，会在 stderr 打印 vlink-bench: skipping <url> (<reason>) 并从计划中剔除，避免底层后端（如 iceoryx）直接 std::terminate 把整个 bench 进程带崩。当前 bench 识别的规则：

scheme 前置条件 不满足时的 reason
shm:// 构建已启用 shm 后端；RouDi / shm 运行时问题在具体 case 中记录 worker 启动或运行失败
mqtt:// 环境变量 VLINK_MQTT_BROKER 非空 VLINK_MQTT_BROKER not set
fdbus:// FdbusConf::has_name_server() 为真 name_server not running

shm:// 不在 URL 过滤阶段初始化 RouDi，避免环境权限或库版本问题直接终止整个 bench。RouDi 未就绪时，对应 case 会在报告里记录失败，其他 URL 仍可继续测试。

其它 scheme（intra / shm2 / dds / ddsc / ddsr / ddst / zenoh / someip / qnx）目前不做额外前置检查，仍受 VLINK_SUPPORT_* 编译宏门控。

子命令

run — 执行基准测试

vlink-bench run [options]

常用参数：

参数 说明
-p / --preset 预设矩阵，支持 showcase / quick / full；省略时走 showcase 默认矩阵（2 分钟内跑完的基础覆盖包）
-u / --url URL 列表，可重复，也可用逗号分隔；省略时取当前编译启用并通过前置过滤的内建 URL；showcase 默认使用跨进程 URL 集合（intra 在 process 模式必跳，需要请显式 --url intra://... 并搭配本进程模式）
-s / --suite 测试套件：throughput latency topology serialization backpressure（slow consumer 慢消费者背压测试，最大速率 + 4KiB payload + 订阅者每条 sleep {100, 1000, 10000} us，观察 lossy / blocked / normal 行为）；showcase 默认覆盖 throughput + latency，其余留给显式 suite 或 full
-m / --mode 执行模式：local-direct local-loop process；showcase / quick 默认仅 process（强调跨进程真实 IPC），full 三种全开
-t / --topology 拓扑：1:1 1:n n:1 n:n；showcase 默认 1:1，full 全部覆盖
--pattern 速率模式：max fixed burst；showcase 默认 max，latency suite 内部使用固定 rate
-k / --payload 负载类型：bytes string rawdata；showcase 默认 bytes，string 主要保留在 serialization
-q / --qos QoS profile 列表；full 默认 sweep sensor（Reliable）与 best（BestEffort）
--size 吞吐测试 payload 大小列表（字节）；showcase 默认 16384, 262144, 1048576（3 档，挑大消息差异），full 扩展到 16–4 MiB
--latency-size 时延测试 payload 大小列表（字节）；showcase 默认 128, 1024, 8192, 65536, 524288, 2097152（6 档，覆盖控制消息 → 大消息全谱）
--topology-size 拓扑测试 payload 大小列表（字节）；showcase 默认 4096
-r / --rate 固定速率场景的总 cadence 列表（Hz），burst 场景也会把它当作 burst 调度频率；showcase latency suite 默认 1000（中频典型负载，1000 Hz × 2.5s = 2500 个延迟样本统计置信度足够），多 publisher 按 worker 分摊
-f / --fanout 1:n 场景 subscriber 数量列表；showcase 默认值为 4, 16，但默认矩阵不启用 topology suite；full 扩到 1, 2, 4, 8, 16
--publishers 多 publisher 场景数量列表；showcase 默认值为 4, 16，但默认矩阵不启用 multi-publisher topology；full 扩到 1, 2, 4, 8, 16
--burst burst 场景每轮总发送条数列表，多 publisher 会按 worker 分摊；showcase 默认值为 32，但默认矩阵不启用 burst
--property / --pub-property / --sub-property 节点、发布端、订阅端属性（key=value 形式）
--warmup 每个 scenario 的 warmup 毫秒数；省略时由 preset 决定（showcase 1000，full 1000）
--duration 每个 scenario 的 measure 毫秒数；省略时由 preset 决定（showcase 2000，full 2500）
--drain 每个 scenario 的 drain 毫秒数；省略时由 preset 决定（showcase / full 基线 300，并按 payload 大小自动加长：drain = base + payload_kib / 4，封顶 1500ms，保证大消息队列能完全排空）
--repeat 每个 scenario 的重复次数；showcase 默认 1（单次跑，duration 已 2500ms 给足统计置信度），full 默认 3，需要 worst-of-N 抗噪时显式传 --repeat 2 或更多
--serialization-duration serialization suite 的单 case 毫秒数；省略时由 preset 决定（showcase 默认值 800，但默认矩阵不启用 serialization；full 1200）
--repeat 每个 scenario 的重复次数，必须 > 0，默认 1
--report 输出目标：html json csv terminal both；可重复，也可用逗号分隔；默认输出 html 和 terminal
--no-pager 关闭终端分页的交互式视图，直接打印表格摘要；可与任意 --report 组合使用，不再强制要求 terminal
-o / --output 输出文件前缀，不带扩展名；省略时默认生成 vlink-bench-YYYYMMDD-HHMMSS（在当前目录绝对化）
--verbose 打印 planned/skipped 与逐 case 进度

说明：

  • run 默认输出 html 和 terminal；需要原始样本或横向对比时再显式加上 --report json / --report csv，或用 --report html,csv,json,terminal 组合。
  • 运行过程中每个 scenario 的 title 行下方会原地刷新一行 live progress bar，阶段按 warmup → measure → drain → wrap-up 切换，bar 宽度会根据终端宽度自适应；非 TTY 环境自动降级为 no-op，不污染日志。
  • process 模式用 vlink/base/process 拉起独立 worker；worker 结束后主进程会校验 exit code + exit status，crash 时会带 stderr tail 记录到 error 字段，不再被静默误判成功。
  • 若组合中包含 intra:// 且 mode 为 process，会在运行前直接跳过并在 --verbose 下打印跳过原因（intra transport 只在本进程内有意义）。
  • 所有报告文件（json / csv / html）都通过 .tmp 临时文件 + rename 原子落盘，磁盘满或写入中断时不会留下半成品。
  • bench 入口会主动 unset VLINK_BAG_PATH，避免 bag 环境把工具测试路径导走。
  • 终端支持交互时直接按 q / Esc 可中止当前 benchmark 运行；收到 SIGINT / SIGTERM 时，bench 会在 50ms 内响应并退出（基于内部轮询 tick），终端分页视图也会同步关闭。

plot — 从已有结果重建报告

vlink-bench plot <bench.json> [--report html|json|csv|terminal|both] [--no-pager] [-o prefix]

plot 不重新执行 benchmark，只读取已有 json 结果并重新生成你选中的 json/csv/html/terminal 输出。

pub / sub — 内部 worker

pub 和 sub 是 process 模式内部使用的 worker 子命令，通常不需要手工调用。 它们由主进程通过 vlink/base/process 拉起，并通过标准输入接收对齐起跑信号；正常情况下主进程会统一等待 worker 完成，再汇总生成最终报告。

默认测试策略

vlink-bench 的默认设计不是把所有维度做笛卡尔积，而是按场景层分组展开。这样默认报告更容易解释；跨 transport 对比时，仍应优先看同一 suite/mode/payload 下的受控切片。默认 preset 只会对内建矩阵做分层抽样；一旦你显式传入 --size / --latency-size / --topology-size / --rate / --burst，bench 就按给定列表原样展开，不再裁剪成代表性子集。

showcase 默认矩阵（无 --preset，目标 2 分钟内跑完）：

  • suite：默认覆盖 throughput + latency；topology / serialization 留给显式 suite 或 full 矩阵
  • mode：仅 process（强调跨进程真实 IPC 性能，local-loop / local-direct 留给 quick / full）
  • topology：默认 1:1，避免默认矩阵把拓扑扩展性混入主通信性能判断
  • rate pattern：默认 max，延迟套件单独使用固定 rate
  • payload：默认 bytes
  • URL：get_showcase_urls() 按优先级加入所有可运行的跨进程内建 URL；intra 在 process 模式必跳，因此不进 showcase
  • 代表性尺寸与速率：payload_sizes = [16384, 262144, 1048576]（throughput 3 档）、latency_sizes = [128, 1024, 8192, 65536, 524288, 2097152]（latency 6 档）、latency_rates = [1000]
  • 默认 payload 分两组：throughput 用 16KiB / 256KiB / 1MiB 三档（挑大消息容易拉开差距的尺寸），latency 用 128B / 1KiB / 8KiB / 64KiB / 512KiB / 2MiB 六档（覆盖控制消息 → 多 MiB 全谱）
  • 每 scenario 耗时：warmup 1000ms、measure 2000ms、drain 300ms 起（按 payload 自动加长）；case 与 case 之间额外有 200ms cooldown，让 OS pagecache、socket 缓冲、TCP TIME_WAIT 有时间落地，避免相邻 case 互相干扰
  • 运行期间终端会在每个 case 完成后打印 ETA 行（done X/N · elapsed ... · eta ... · ~Xs/case），ETA 取静态计划估算（剩余 warmup + duration + drain + 200ms cooldown + 400ms setup/teardown 之和）与实际耗时滚动均值的折中，方便提前判断完成时间
  • showcase 默认 repeat = 1（单次 2.5s 测量统计置信度足够）；显式传 --repeat N (N≥2) 时才启用 worst-of-N 聚合（吞吐取最低、延迟取最高、丢包取最高、CPU/内存取最高），暴露最坏 case 而非平均掩盖问题

quick 预设：

  • 当前与 showcase 使用同一套保守默认矩阵：throughput + latency、process、1:1、bytes
  • 需要 CI 中进一步收窄时，显式传入 --url / --size / --latency-size / --duration / --report json --no-pager

full 预设（正式报告 / 横向对比）：

  • mode：local-direct + local-loop + process 三种全开
  • payload：bytes + rawdata，payload 尺寸阶梯扩到 16–4 MiB（16, 64, 256, 1024, 4096, 16384, 65536, 262144, 1048576, 4194304）
  • topology：1:1 + 1:n + n:1 + n:n
  • rate pattern：max + fixed + burst
  • --qos 默认 sweep {sensor, best}，覆盖 Reliable vs BestEffort
  • fanout / publishers 阶梯扩到 {1, 2, 4, 8, 16}，burst 扩到 {8, 32, 64, 128, 512}
  • latency 覆盖 P99.99 tail，并加入更低 floor rate 和更多压力点
  • warmup 1000ms / measure 2500ms / serialization 1200ms，更适合正式报告、协议横向对比和回归验证

运行时 live progress

run 执行期间，每个 scenario 的 title 行下方会原地刷新一行进度条，阶段分为 warmup / measure / drain / wrap-up，底层基于 MessageLoop + Timer 驱动 100ms tick 重绘：

[ 03/78 ] > throughput | loop | 1:1 | bytes | 1 KB | intra://bench/perf_intra
> measure ##########........................ 2.1 / 3.1 s
  • bar 宽度在 [8, 36] 间按终端宽度自适应；阶段切换时配色也会切换
  • 非 TTY（被重定向到文件 / 管道）时 ProgressTicker 退化为 no-op，不写任何 ANSI 控制序列
  • scenario 完成时该行会被清空并替换为 OK / FAIL + 关键指标

终端交互视图

当 --report 包含 terminal 且当前终端支持交互时，vlink-bench 会进入分页表格视图。视图里的每一行都是聚合后的 case，不是原始 repeat 样本。交互视图建议终端高度至少 8 行；过小的终端会提示先调整窗口大小。默认首屏是 transport 视图；如果当前 preset 同时包含 serialization，可用 u 切换到 serialization 视图。

顶部 header 压缩为 3 行：banner、filter/sort 状态行、列头；底部会在 sort / filter / export 等状态变化时以 footer flash 短暂提示（2–3 帧）结果。

按键说明：

按键 功能
Up / Down 选中上一条 / 下一条
Left / PgUp 上一页
Right / PgDn 下一页
b / Space 上一页 / 下一页（单键备选）
Home / End 跳到第一条 / 最后一条
[ / ] 在选中 case 的 detail 面板内向上 / 向下滚动
u 循环切换 suite 过滤
m 循环切换 mode 过滤
t 循环切换 transport 过滤
f 切换仅显示不稳定 case
s 在默认、RecvMB/s、P95、Loss 排序之间循环；视图始终先按稳定性分组，再在组内应用所选排序
o 切换升 / 降序（作用在稳定性分组内）
/ 进入搜索：对 url / qos / properties / transport 做子串匹配，大小写不敏感
x 清除当前搜索
e 把当前视图（应用了 filter / sort / search）导出为 ./vlink-bench-export-<timestamp>.csv
? / h 打开 / 关闭帮助浮层
q / Esc 退出交互视图（或关闭帮助浮层）

补充说明：

  • 搜索模式下 Backspace 受 Utils::start_detect_keyboard 的键码过滤限制，删错字时建议直接按 Esc 重新输入。
  • 列对齐基于 UTF-8 display width（CJK 2 列），非 ASCII URL / QoS / property 不会错行。

HTML 报告内容

HTML 报告面向“先看结论、再定位问题、最后看细节”的阅读顺序：

  • Recommended Targets / 测试对象推荐：本次测试的主推荐入口。页面顶部用一行 recommendation-lead 突出本次首选的 URL / 传输配置；下方每张卡按总分从高到低排列。**每张推荐卡片右上角的 total /120 都展示总分上限**（方便对照量纲、跨 URL 直接比较），子项 pill 依次展示 0–100 量纲：**延迟 / 吞吐 / 资源占用 / 覆盖 / 送达 / 发送阻塞**（不带"/100"）。legend 区还折叠展开了"总分公式 + 6 维度逐项详细说明"。卡片可展开看 URL、运行模式、典型 P99 延迟、峰值吞吐、最优发送阻塞 P99 与**完整的丢包率数值**（无论是否触发 5% 警示阈值）。
    • 卡片标题上的丢包标记仅在丢包率 ≥ 5% 时出现（与详细表格、Transport Health 共用同一阈值），≥ 20% 自动变成红色严重态；展开卡片始终显示精确丢包率，便于审阅低丢包但仍想确认的场景。
    • 卡片上的"最好 P95 延迟"故意只统计**丢包率 < 5% 且没有 latency 样本丢弃**的延迟用例：丢包会让百分位统计偏低（被丢掉的恰恰是慢消息），把这类用例算进来会让"P95"看起来比真实链路质量更好。这样用户看到的最好 P95 反映的是真实可达的延迟水平，而不是被丢包美化过的指标。
  • Run Overview / 本次测试概览：展示采样数、计划用例、跳过用例、通过 / 警告 / 失败数量，先判断这次报告是否完整。
  • Metric Guide / 指标解释：解释 P95/P99、接收吞吐 MB/s、丢包率、置信度、消息大小、连接拓扑、CPU 效率等术语，方便不熟悉 benchmark 内部实现的用户阅读报告。
  • Transport Health / 传输健康：判断这份报告是否可信。它汇总失败、警告、URL 覆盖和异常用例；绿色表示没有明显异常，黄色表示需要复查丢包、跳过或不稳定结果，红色表示应先看错误信息。少量丢包仍会记录，报告只突出可能影响结论的问题。
  • Latency by Message Size / 按消息大小比较延迟：每格三柱依次为 **P50 / P90 / P99**（左→右：典型 / 偏慢 / 尾部），柱越短越绿越好。
  • Throughput by Message Size / 按消息大小比较吞吐：吞吐图展示平均接收 MB/s，横条越长越绿越好。
  • Category Results / 分项结果：按吞吐、延迟、拓扑、序列化分开评分。不同类别关注点不同，分数应在同一类别内比较。
  • Result Highlights / 结果亮点：列出本报告里最容易关注的亮点，例如最高吞吐、最低延迟、拓扑扩展和最快编解码。
  • Transport Summary / 传输汇总：按传输类型、运行模式和测试类别汇总整体趋势。它适合看趋势，精确比较仍建议看延迟/吞吐对比图和折线图。
  • Serialization Overview / 序列化概览：按消息大小汇总编码 / 解码速度和 CPU 成本，用于判断序列化开销。
  • Trend Charts / 趋势图：保留完整折线图，包括吞吐、时延、丢包、**发送阻塞 P99**（紧跟丢包之后）、发送速率扫描、首条消息、CPU、RSS、拓扑扩展和序列化 encode / decode。
  • Detail Tables / 详细表格：完整聚合表格，便于排查单个测试场景。

图表交互

  • 每张折线图右上角带 + / - / Reset 工具按钮
  • 鼠标滚轮缩放，缩放比例被 clamp 在 1x–20x；双击恢复 base view；拖拽平移；移动端支持双指捏合
  • 十字准星会吸附到最近的 X 数据点，悬浮 tooltip 显示 X 值 + 每条 series 的色块 / 短 ID / label / Y 值
  • legend 点击可切换对应 series 的显隐；图例直接带出对应 url 文本，多 URL 对比时方便识别
  • 手机（max-width: 520px）自动降级：只保留 pan / pinch，tooltip 改为点击触发
  • JSON 数据通过 <script type="application/json" class="chart-data"> 嵌入，对 </script> 等序列严格转义，杜绝注入

视觉 / 响应式

  • 仅亮色单主题（已移除暗色 / prefers-color-scheme 切换）：背景 #eef1f7、surface #ffffff，品牌渐变 #4338ca → #0891b2 → #047857 用于 h-anchor 编号块、推荐徽章、score-sum 标签
  • 标题字号 23px、正文 15px / 行高 1.6、表格 13.5px；每个 <h2> 左侧带 42×42px 的 .h-anchor 编号块（01–N，按实际渲染的章节顺序连号，无空缺）
  • 移动端 5 档断点：980 / 720 / 640 / 520 / 380 px；≤ 520px 时 scenario 表格自动进入 card mode（tbody 行变卡片）；section nav 在小屏横向滚动成胶囊 pill
  • 宽表走 .table-scroll 横向滚动，面板本身不再水平滚；page 宽度 min(1640px, 100%)
  • 无障碍：页首带 skip-to-content 链接（聚焦可见）；导航条用 IntersectionObserver 实现滚动 spy 高亮；所有交互按钮带 aria-pressed / aria-current
  • 折线图 .chart-line / .chart-point / .chart-crosshair-line 使用 vector-effect: non-scaling-stroke，缩放时线宽恒定，不会变粗模糊
  • 热力图吞吐单元格采用深色填充配白字（带 text-shadow），低对比度问题已修复

补充说明：

  • Loss 显示的是丢包率百分比。低于 5% 的丢包不在 Run Overview、Transport Health、推荐卡片标题上突出显示，避免正常轻微丢包干扰判断；展开测试对象推荐卡片时仍会显示该 URL 的精确丢包率（不论是否触发阈值），便于审计。
  • P95 / P99 / P99.9 / P99.99 是成功运行的聚合结果。P95 表示大约 95% 的消息不超过这个延迟；P99 可以理解为 100 条消息里接近第 99 条的慢消息；P99.9 / P99.99 更关注极少数慢消息。数值越小越好，它们比平均值更能暴露偶发卡顿。
  • 推荐总分上限为 120 分**，按 **延迟 30% / 吞吐 20% / 资源 10% / 送达（丢包）10% / 发送阻塞 10% / 覆盖度 10% / 拓扑 10% 七个大类权重合成（实际公式为 0.36×延迟 + 0.24×吞吐 + 0.12×资源 + 0.12×送达 + 0.12×发送阻塞 + 0.12×覆盖度 + 0.12×拓扑，比例与 30/20/10/10/10/10/10 一致，乘以 1.20 得到满分 120），最后再乘 confidence 因子（high 1.00 / solo 0.99 / medium 0.99 / unknown 0.95 / noisy 0.95）。**送达分** 直接由该 URL 跨所有 case 的丢包率通过 compute_delivery_integrity_score(loss_percent) 线性给出。**发送阻塞分** 由 publisher 调用 publish() 的墙上钟阻塞时长（每 case P99）通过 compute_absolute_send_block_score(send_block_us, payload) 评分（payload-aware），按 payload 权重做几何平均得到 avg_send_block。**覆盖度分** = 该 URL 通过的 case 数 ÷ 该 URL 总 case 数。**拓扑分** 来自 topology suite 各 case 的 sort_score 简单平均；该 URL 没跑 topology suite 时退路到 clamp(coverage, 60, 95)。
  • 常量集中**：所有维度权重、丢包阈值、gate 参数、confidence 乘数等都集中在 cli/bench/report_score.h 的 detail::ScoreConfig 结构里，per-case (report.cc) 与 per-endpoint (report_html.h) 两条管道都通过 detail::score_config() 读取，便于按经验数据统一校准。
  • **维度退路（fallback）**：当某 URL 缺少送达数据（expected_sum == 0）时，送达分填入 clamp(avg_coverage, 60, 100)；缺少拓扑数据时拓扑分填入 clamp(avg_coverage, 60, 95)。这是为了在某维度无数据时给出温和占位，而不是 0 分误判。
  • 子分数聚合采用**几何平均**（geometric mean）而不是算术平均：每个 case 的分数先取 log1p()，对所有 case 求和后除以数量（或 payload 权重和）、再 expm1() 还原。这样任何一个灾难性 case（如一个 size 上 P95 暴涨到几百毫秒）会显著拉低整体均值，比算术平均更能反映链路质量的一致性。
  • **延迟分按 payload 加权聚合**：latency 套件（含其退路）的几何平均按权重 clamp(1 + 0.27·log1p(payload_KiB), 1, 3) 加权 — 128 B → ~1.04，1 KB → ~1.19，16 KB → ~1.77，64 KB → ~2.13，512 KB → ~2.69，2 MB 及以上封顶 3.00。这样大 payload 的影响是小 payload 的 1.5~3 倍，体现"小消息延迟反映 overhead/RTT、大消息延迟反映真实数据传输能力"的差异，但权重区间被夹在 [1, 3] 内，曲线更平缓，不会让某一档 payload 主宰整体延迟分。
  • **Suite 隔离**：avg_speed 优先只统计 **latency suite case，**throughput / topology** 套件作为退路（**backpressure / serialization 永不回退到 latency 分**，因为它们故意压满 / 不衡量延迟，混入会污染分数）；avg_capacity 同理只统计 throughput suite，topology suite 作为退路。
  • 极端 case 非堆叠 gate**：当某 URL 任何一个 latency case 的 speed_score 低于 score_config().speed_gate_threshold（25）时，把 avg_speed 上限压到 min_score + headroom·(100 - min_score)（headroom = 0.75）；throughput 同理（threshold = 18，headroom = 0.80）。**改成 min(avg, cap) 而不是再乘一次惩罚**，以避免与 per-case loss 惩罚叠加压分。
  • **丢包/掉样惩罚（logistic 平滑）**：丢包率的主账面走独立的 **送达 10% 维度（线性 100 - loss%）。为防"幸存者偏差"伪造好看的 P99，对 per-case speed_score 再做一次 logistic 软曲线 反作弊：pen = max·(σ(k·(loss − inflection)) − σ_low)/(1 − σ_low)，参数 start_pct=5、inflection_pct=25、max=0.60、k=0.20，整条曲线在 ≤20% 区段斜率轻、>20% 加速、>50% 接近封顶；drop_pct 同形（max=0.50）；两者乘性合成 speed×=(1−drop_pen)·(1−loss_pen)。capacity 用更迟的曲线（start=15、inflection=35、max=0.30）做小幅保险，因为吞吐分本身就是 recv MB/s，对丢包已自然敏感。曲线在过渡点斜率连续，没有"突跳"。
  • confidence 因子来源**：confidence 在 endpoint 汇总阶段按聚合 loss% 推断（loss > 15% → noisy、loss > 5% → medium、其余 high；全部 case 都没成功 → unknown；group 内只有自己 → solo）。**不再用 per-case label 取 worst-of 传播**，这样单一异常 case 不会把整个端点的 confidence 拉到 noisy。乘数本身也很温和（worst case noisy = ×0.95，最多吃 5% 总分），主要作用是信息提示而不是分数惩罚。
  • **延迟百分位权重**：评分曲线 score_latency_quality 内部按 P95×0.50 + P99×0.35 + P99.9×0.12 + P99.99×0.03 加权（典型体验主导，尾部不主宰）；用作排序键的延迟代表值 score_latency_us 内部按 P95×0.55 + P99×0.30 + P99.9×0.10 + P99.99×0.02 + max×0.02 + stddev×0.01 加权。
  • **两套打分口径并存（设计取舍）**：**推荐卡片**（profile cards）走的是上面描述的"按 URL 聚合 + 七维度加权"流水线（summarize_by_endpoint，7 维 = 延迟 / 吞吐 / 资源 / 送达 / 发送阻塞 / 覆盖度 / 拓扑）。**Suite Score Table 是一个独立诊断视图，每行是 (URL, suite) 二元组，分数由 primary_score = P95×0.28 + P99×0.44 + P99.9×0.18 + P99.99×0.04 + max×0.01 + jitter×0.01 + recv×0.01 主导，再乘 compute_stability_gate(coverage, repeat) 并加上 compute_health_score(loss, drop, coverage, repeat) × 0.03 健康微调。两套口径不会互相干扰（Suite Score Table 不进总分）。
  • **发送阻塞测量（send-block）**：在 publisher 调用 publisher.publish(message) 的进入/返回处用 vlink::ElapsedTimer::get_cpu_timestamp(kNano) 抓两个时间戳，差值即为本次 publish API 调用的墙上钟阻塞时间（单位 µs）。pacing sleep 在循环外、不进入测量窗口。每个 case 输出 avg / p50 / p95 / p99 / max 五个统计值以及 send_block_samples 计数。**评分**：用 compute_absolute_send_block_score(p99_us, payload) 给每 case 出 0~100 分（excellent_us 起点 5 µs + payload 缩放、poor = excellent×30、log-linear 插值），按 payload 权重 clamp(1 + 0.27·log1p(KiB), 1, 3) 做几何平均得到 URL 级 avg_send_block。**异步 API 注意**：publish() 入队即返回的实现自然在 send-block 上拿高分；若想区分"快速回到调用线程"与"对应用施加 backpressure"，请同时看 loss_pct 与 send-block —— 异步快返但下游接收端 100% loss，会通过送达分（10）与吞吐分（20）反映出来。
  • 延迟和吞吐是主项；资源效率综合发布端 + 订阅端 CPU 占用与峰值 RSS；其他健康用于在主项接近时区分可信度。延迟越低越好，吞吐以实际接收 MB/s 为准。
  • solo（无对照）case 的资源分使用绝对对数尺度而非相对名次。
  • 鼠标悬停 score-pill 会显示该子分数的计算口径（"Latency sub-score (0-100). Lower tail latency scores higher." 等）。
  • 语言检测优先级：URL 参数 ?lang= → localStorage → navigator.language，默认英文（不再硬编码 zh-CN）。
  • 延迟对比图只使用 latency 测试。每个单元格内并排三根等宽 meter 柱（左→右：**P50 / P90 / P99**，分别代表典型 / 偏慢 / 尾部），每根柱独立按该百分位的 compute_absolute_latency_score(value, payload_size) 算 0~100 分，再 pow(heat/100, 0.65) 软曲线扩中段，最后通过 inline --heat-pct CSS 变量驱动 **连续 HSL 色相渐变**（heat=0 → 120° 鲜绿，heat=100 → 0° 纯红，中间黄绿/橄榄/橙黄/暖橙连续插值）。柱越短、越绿越好。右侧同顺序堆叠对应数值（μs，小数位自适应）。P99 仍是评分主依据（驱动单元格 score chip 数字）。空白格表示无数据，FAIL 表示该 case 没有产生有效结果。
  • 吞吐对比图只使用 throughput 测试，单元格显示平均接收 MB/s。**评分采用按列相对排序**而不是按全局 MB/s 绝对值：每一列（同一 payload 大小）内部 100 分给该列最高 MB/s 的 cell，其余按相对比例（^0.85 contrast）；这样大 payload 不会因绝对数字大就垄断绿色，便于同尺寸下的横向对比。
  • Category Results 按测试类别分开解释：latency 主要看 P95 / P99 / P99.9 / P99.99，throughput 和 topology 主要看实际接收 MB/s，serialization 主要看编码 / 解码速度。
  • 所有列宽 / 对齐基于 UTF-8 display width（CJK 2 列），终端和 HTML 都不会因非 ASCII 错行
  • CSV / HTML 数值字段遇到 NaN / Inf 会渲染为 -，保持表格整齐
  • 终端交互视图的 selection 面板会对长 url / property / 错误信息自动换行；超出可视高度时可用 [ / ] 滚动
  • 长时间 benchmark 或终端视图过程中收到 SIGINT / SIGTERM，bench 会停止当前流程并退出，不会挂在 process worker 等待链或分页界面

使用示例

# 默认直接跑 showcase 矩阵：重点覆盖 throughput + latency、当前可用 process transport，payload 覆盖 64B 到 4MiB，输出 html + terminal
vlink-bench run
# 指定 URL、QoS、大小和速率，只在终端查看交互表格
vlink-bench run \
-u shm://bench/custom \
-q sensor \
--size 64,256,1024 \
--rate 1000,10000 \
--report terminal
# 执行完整矩阵并同时生成 html + csv + json（正式报告 / 横向对比）
vlink-bench run --preset full --report html,csv,json -o /tmp/vlink-full-bench
# CI 回归：quick 预设 + 仅 json，不进分页，前缀写到固定路径
vlink-bench run --preset quick --report json --no-pager -o /tmp/ci-bench
# 从已有 json 重建 html + terminal 视图
vlink-bench plot /tmp/vlink-full-bench.json --report html,terminal

工具组合使用场景

调试流程：快速定位通信问题

# 第一步：环境自检
vlink-check diag
# 第二步：查看当前活跃节点
vlink-list
# 第三步：监控实时通信状态（全功能预设）
vlink-monitor -x
# 第四步：深入查看某个话题的消息内容
vlink-eproto sub dds://sensor/imu -d /home/protos/ -s pb.ImuData

数据采集与分析流程

# 录制 60 秒，启用压缩
vlink-bag record /tmp/test.vdb -d 60 -p
# 查看文件内容
vlink-bag info /tmp/test.vdb
# 提取特定字段为 CSV 用于后续分析
vlink-dump dds://sensor/imu -t csv -c "linear_acceleration.x" \
-f /tmp/test.vdb -o /tmp/analysis/ -d /home/protos/
# 裁剪有效片段并转换格式
vlink-bag clone /tmp/test.vdb /tmp/clipped.vcap -b 5 -e 55 -p

利用管道进行自动化脚本

# 检查是否有活跃进程（用于脚本判断）
vlink-list -c
if [ $? -eq 0 ]; then
echo "No active VLink processes"
fi
# 纯文本监控重定向到日志
vlink-monitor --plain -l > /tmp/monitor_$(date +%s).log &
# 同时录制并监控
vlink-bag record /tmp/test.vdb -d 30 &
BAG_PID=$!
vlink-monitor -lo &
MONITOR_PID=$!
wait $BAG_PID
kill $MONITOR_PID

跨工具消息注入测试

# 终端 1：启动监控
vlink-monitor -lo
# 终端 2：发布测试消息
vlink-eproto pub dds://test/msg -d /home/protos/ -s pb.TestMsg \
-c "value:100" -t 0 -l 100
# 终端 3：查看消息内容
vlink-eproto sub dds://test/msg -d /home/protos/ -s pb.TestMsg

monitor 中直接跳转到 eproto/efbs

在 vlink-monitor 的交互界面中，选中某行话题后按 Enter 键，工具会根据 discovery 提供的 schema_type 选择 vlink-eproto sub 或 vlink-efbs sub，然后在当前终端清屏后直接执行对应命令，并传入 URL、序列化类型、-x/--encoding 以及 schema 目录（-d proto_dir 或 -d fbs_dir），实现从监控到消息内容查看的一键跳转。若 monitor 启动时指定了 -b/--blob，则这里会强制传入 -x blob。

若 monitor 的服务发现结果表明该话题属于字段模型读取场景（发现 Getter，或发现 Setter 且没有 Publisher），还会自动追加 -g/--getter；否则默认按 Subscriber 模式启动。
